立式台面制冷出水设备结构设计

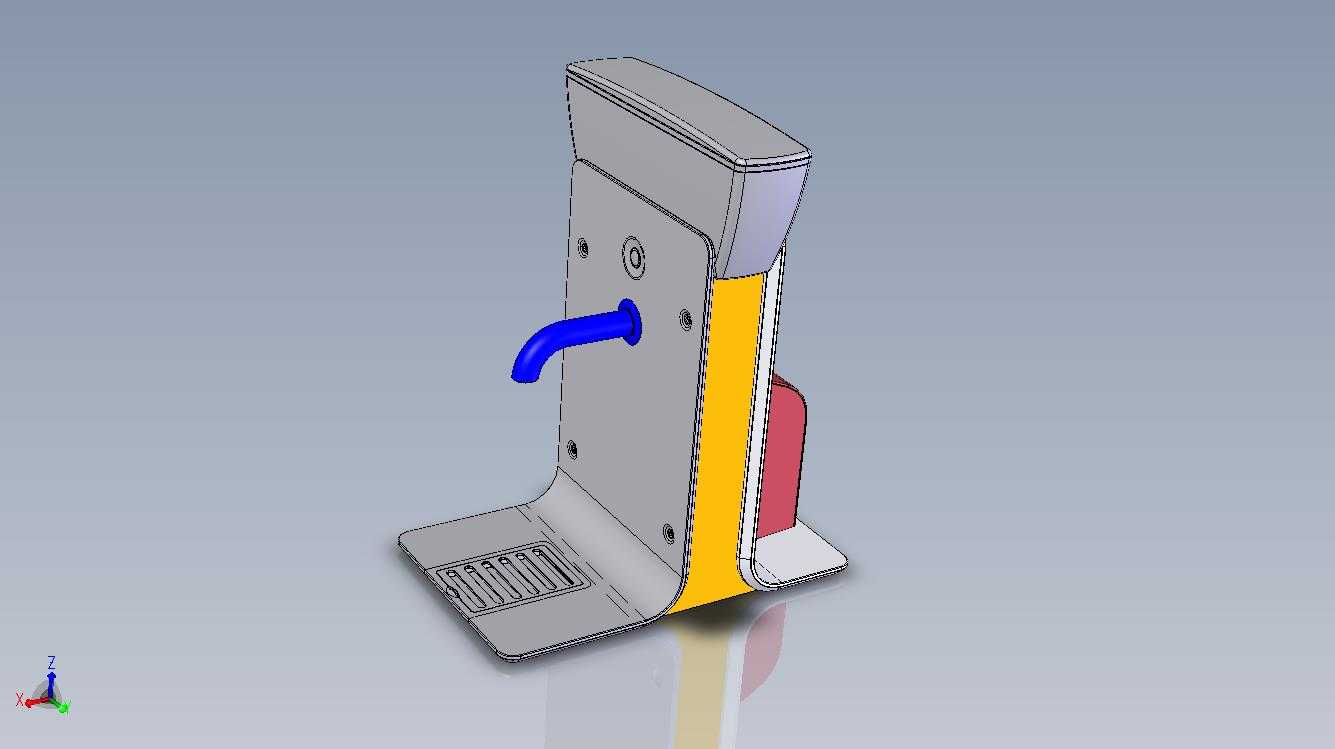

　　这款立式制冷出水设备的结构设计，主要面向商用办公区、小型餐饮门店、公共服务等候区这类需要持续提供低温饮用水的场景，区别于传统大容量落地式制冷饮水设备，它采用贴墙台面安装的形式，占用的台面纵深尺寸控制在180mm以内，安装时仅需要在墙面预留对应固定孔位，台面无需额外开穿管孔，设备的进出水接口全部集成在背部靠下的区域，适配常规4分饮用水管路的快速接头，安装作业时不需要对现有台面做破坏性改造，后期维护拆卸也仅需要松开背部的两颗固定螺栓即可将主体从墙面支架上取下。从功能结构上看，设备主体分为三个独立的功能腔室，最上方的腔室集成了制冷模块的控制电路与触控操作区域，倾斜12度的顶面设计刚好适配站立操作时的视线角度，

　　不需要刻意低头就能看清操作按键的状态标识；中间的竖向腔室是制冷换热核心区，采用夹层式结构，外层是1.2mm厚的冷轧钢板折弯成型的外壳，中间填充20mm厚的聚氨酯保温层，内层是食品级304不锈钢冲压成型的储水腔，储水容量控制在2L，既能够保证连续出水时的水温稳定性，又不会因为储水量过大导致初次制冷等待时间过长，常温进水状态下初次将水温降到8摄氏度以下的时间不超过8分钟；侧面伸出的出水龙头采用旋转式结构，水平方向可以实现120度的转动范围，不用时可以转动到贴靠设备主体的位置，避免突出的龙头磕碰过往人员，龙头的出水嘴距离台面的高度为150mm，能够适配高度120mm以内的常规水杯、接水壶，接水时不需要刻意倾斜杯体。

　　底部的接水盘采用抽拉式可拆卸结构，接水盘表面冲压有密集的导流格栅，溅出的水会顺着格栅流入下方的集水腔，集水腔的容积为300ml，日常清理时只需要将接水盘向外抽出即可倒掉积水，不需要挪动设备主体。设计过程中重点考虑了不同使用场景的安装边界，设备背部的固定支架做了上下20mm的调节余量，能够适配墙面预留孔位存在的小幅安装误差，设备底部与台面接触的位置粘贴有3mm厚的橡胶减震垫，既能够避免设备运行时的轻微震动与台面产生共振噪音，又能够防止设备表面的冷凝水顺着底部流到台面上浸泡台面材质。设备的侧面预留了隐藏式的检修口，拆开侧面的装饰盖板就能接触到内部的制冷管路、电路接线端子，后期更换温控元件、清理换热片积灰的时候不需要完全拆开设备外壳，

　　能够大幅缩减日常维护的作业时间。从结构强度上看，主体钣金件的折弯处全部做了R3的圆角处理，既能够避免钣金锐边划伤安装和使用人员，又能够提升钣金折弯处的结构强度，设备整体的承重测试中，主体外壳能够承受15kg的侧向推力不会出现变形，完全满足公共区域使用时的抗磕碰要求。色彩搭配上采用银灰色主体搭配明黄色侧边装饰条的设计，在公共区域摆放时辨识度较高，出水龙头采用食品级蓝色硅胶包裹的设计，冬季触摸时不会有金属的冰凉触感，同时也能够避免龙头表面产生冷凝水打湿使用者的手部。
