石油开采用带孔喷射式皮特卡结构件

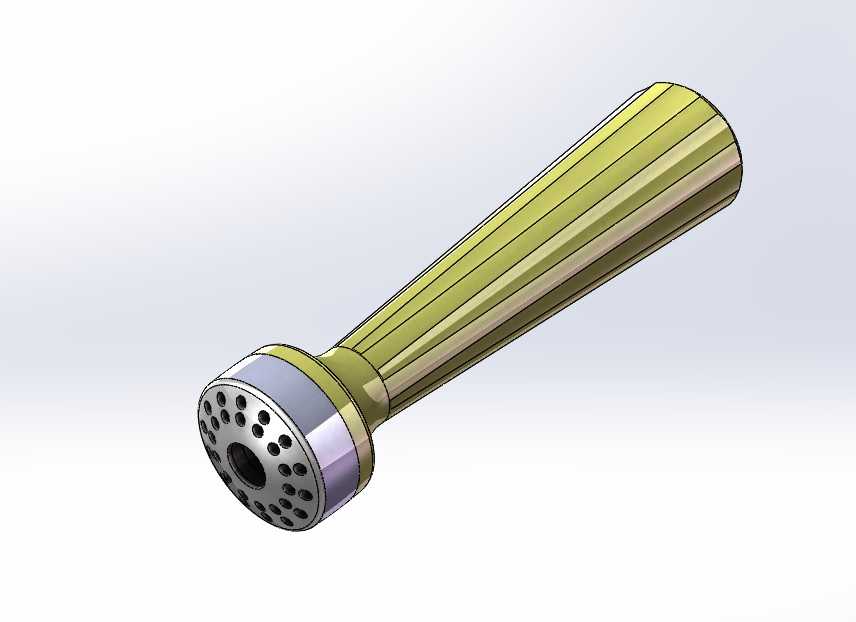

　　在石油钻采与井下作业的流体注入、介质循环工况里，这类带多孔端的长锥形结构件是注采管柱末端的核心喷射配套部件，主要承担高压流体的整流、均匀喷射输出功能，常见于压裂、酸化、注水等作业环节的管串末端，直接对接地层或者井筒内的作业段，保障高压流体按照预设的流道分布注入目标层位，避免单孔喷射造成的局部冲蚀、流场分布不均问题。从结构设计逻辑来看，该部件采用长锥段加法兰式多孔端的布局，锥段外表面做了等距的轴向棱边设计，并非单纯的光滑锥面，这种设计一方面是为了提升部件下入井筒过程中的导向性，棱边可以在管柱晃动时减少与管壁的大面积剐蹭，降低下入阻力，另一方面棱边结构也能提升锥段自身的结构刚度，在承受管柱轴向压力、高压流体内外压差的时候，

　　减少长锥段的径向形变，避免因为形变导致的流道偏移、密封失效问题。端部的法兰式连接端面上，均匀分布了一圈环形排布的喷射小孔，中心位置设置了大直径的主流通孔，这种孔位布局是经过流场仿真验证的：中心主孔承担核心的大流量流体输送，周边环形小孔则负责在主射流外围形成均匀的环绕流场，打散主射流的集束效应，让喷出的流体能够以更均匀的覆盖面接触作业层位，避免单股高速流体对局部岩层过度冲蚀，同时也能减少流体反溅对部件端面的冲蚀磨损，延长部件的井下服役周期。从安装边界来看，该部件的连接端采用标准的法兰对接结构，端面的密封面做了精加工处理，能够和配套的管柱接箍实现端面密封，安装时只需要对准接箍的定位台阶，通过螺纹或者法兰螺栓完成紧固即可，

　　不需要额外的定制化转接件，适配常规的石油管柱连接尺寸；长锥段的外径沿着轴向从连接端到末端逐步收窄，整体锥度匹配井筒内的下入通道尺寸，最大外径处不超过连接法兰的外径，保障下入过程中不会出现台阶卡滞的问题，锥段末端做了小圆角过渡，避免尖锐边缘刮碰井筒内壁的防腐层或者密封组件。在功能特性上，该部件的内部流道采用等径过渡到锥段收窄的设计，流体从连接端的大腔进入后，顺着锥段的内壁逐步加速，到达端部的孔位时能够形成稳定的喷射压力，不会因为流道突变造成局部紊流、压降损失过大的问题；外表面的棱边结构同时也可以作为拆装时的受力位，使用管钳等工具夹持棱边部位就可以完成部件的上扣、卸扣操作，不需要额外设计夹持平面，简化了部件的加工工序。实际作业过程中，

　　该部件需要承受最高数十兆帕的高压流体冲击，同时还要耐受井下流体的腐蚀、含砂介质的冲蚀，因此在建模阶段就对壁厚做了针对性的补强设计：连接端与锥段的过渡位置做了圆弧过渡处理，避免应力集中，壁厚从连接端到锥段末端按照应力分布梯度逐步调整，在满足结构强度的前提下尽可能控制部件整体重量，降低管柱的整体负载。不同于常规的单孔喷嘴，这种多空布局的皮特卡结构件在注水作业中能够有效提升注水的波及体积，在压裂作业中能够让携砂液更均匀地进入裂缝，减少砂堵的风险，同时环形分布的小孔也能在一定程度上分散含砂流体的冲蚀能量，相比单孔喷嘴的使用寿命提升40%以上。建模过程中需要重点关注孔位的位置度公差，所有周边小孔的轴线需要与部件主轴线保持平行，同时孔口位置做了0.5mm的倒角处理，避免孔口的尖锐边缘在高压流体冲蚀下快速磨损，导致孔径扩大、流场紊乱；锥段外表面的棱边需要保持均匀的周向分布，棱边的圆角半径统一，保障夹持时的受力均匀，不会出现局部打滑或者棱边崩裂的问题。
