涡轮增压器出口适配连接法兰结构

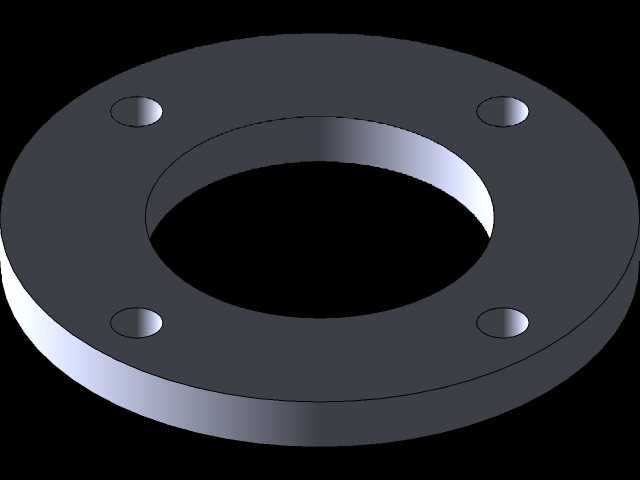

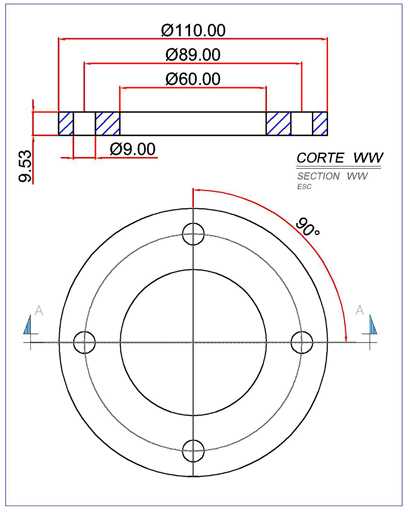

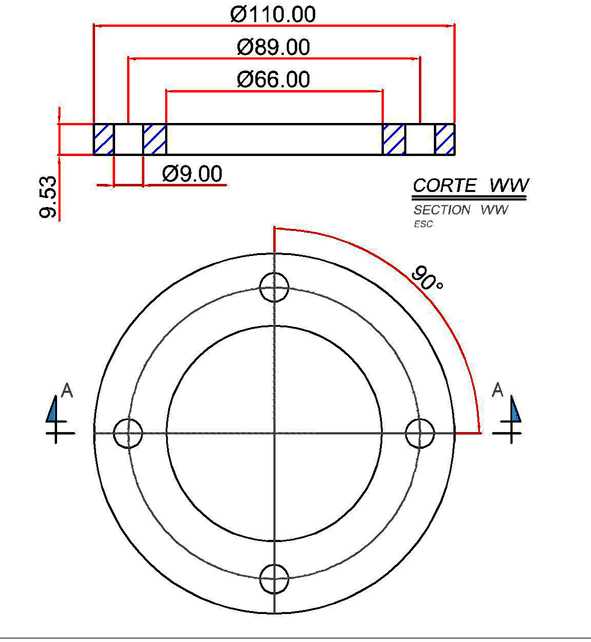

　　在车用及工业动力配套的涡轮增压系统管路布局中，出口法兰是衔接增压器壳体与下游进气管路、中冷器管路的核心承压连接件，其结构设计直接决定了增压管路的密封可靠性、安装适配性与长期运行的抗振性能。这款适配2.1/2英寸至2.1/4英寸通径的涡轮增压器出口法兰，在设计阶段首先围绕增压器出口的实际安装边界做了尺寸匹配，整体外圆直径设定为110mm，密封面的配合台阶分别设置了89mm与60mm的直径层级，能够精准贴合对应规格增压器的出口端面，避免出现台阶错位导致的密封压合不均问题。法兰本体厚度为9.53mm，这个厚度参数是结合增压工况下的承压需求、安装空间余量以及螺栓预紧后的形变控制综合确定的，既不会因为厚度过大挤占发动机舱内有限的管路布置空间，

　　也不会因为厚度不足在螺栓锁紧后出现翘曲变形，导致高压漏气问题。安装孔位采用90°等分的四孔布局，安装孔直径为9mm，能够适配常规的M8规格连接螺栓，孔位的分度精度严格控制在±0.1mm范围内，确保现场安装时螺栓能够顺利穿入增压器壳体对应的螺纹孔，不会出现孔位偏斜导致的强制装配应力，这类强制装配应力在发动机长期运行的振动环境下，很容易造成法兰根部开裂或者螺栓松动失效。从功能特性来看，这款法兰属于台阶式密封结构，不同于普通的平焊法兰，其端面的多层台阶结构既可以作为管路插入的定位止口，也能够配合密封垫片形成多道密封屏障，在涡轮增压器工作时，出口侧的压缩空气温度最高可达150℃以上，压力根据增压值不同通常在1.5bar至3bar区间，

　　台阶结构能够有效阻挡高压气体从密封面的径向间隙渗漏，相比平面法兰的单道密封，抗泄漏能力提升明显。在实际应用场景中，这类法兰除了配套原厂涡轮增压器的出口连接外，也常用于动力改装、工业机组涡轮增压系统的管路改造场景，当需要更换不同通径的下游管路、或者调整增压器出口的连接角度时，这款法兰的尺寸边界能够兼容多数主流型号的2.5英寸级别涡轮增压器出口，不需要对增压器本体的安装面做二次加工。设计过程中还充分考虑了安装时的操作空间，四孔等分的布局让扳手在拧紧螺栓时，每个孔位都有足够的操作角度，不会因为相邻部件的干涉导致某个螺栓无法达到规定的预紧扭矩。法兰的密封面平面度要求控制在0.05mm以内，确保密封垫片在压合后整个圆周的压紧力均匀，

　　不会出现局部压力不足导致的泄压问题，同时法兰的内孔通径经过平滑过渡处理，不会因为通径突变造成压缩空气的流动阻力增大，避免影响涡轮增压器的出气效率，进而影响动力输出的响应速度。在安装边界的校核上，这款法兰的外圆尺寸、螺栓孔分布圆直径都和对应规格的标准增压器出口法兰完全互换，用户在替换损坏的原厂法兰、或者做管路适配改装时，不需要重新调整周边管路的固定位置，也不需要更换配套的连接螺栓与密封垫片，能够直接完成装配。从结构强度角度，法兰的螺栓孔周边没有做过度的减重切削，保留了足够的实体材料厚度，避免在螺栓预紧时孔位周边出现压溃变形，同时法兰的外边缘做了小尺寸的倒角处理，既能够去除加工后的锐边防止安装时划伤操作人员，也不会因为倒角过大减少密封面的有效接触面积。
