双水平持续气道正压通气诊疗设备结构

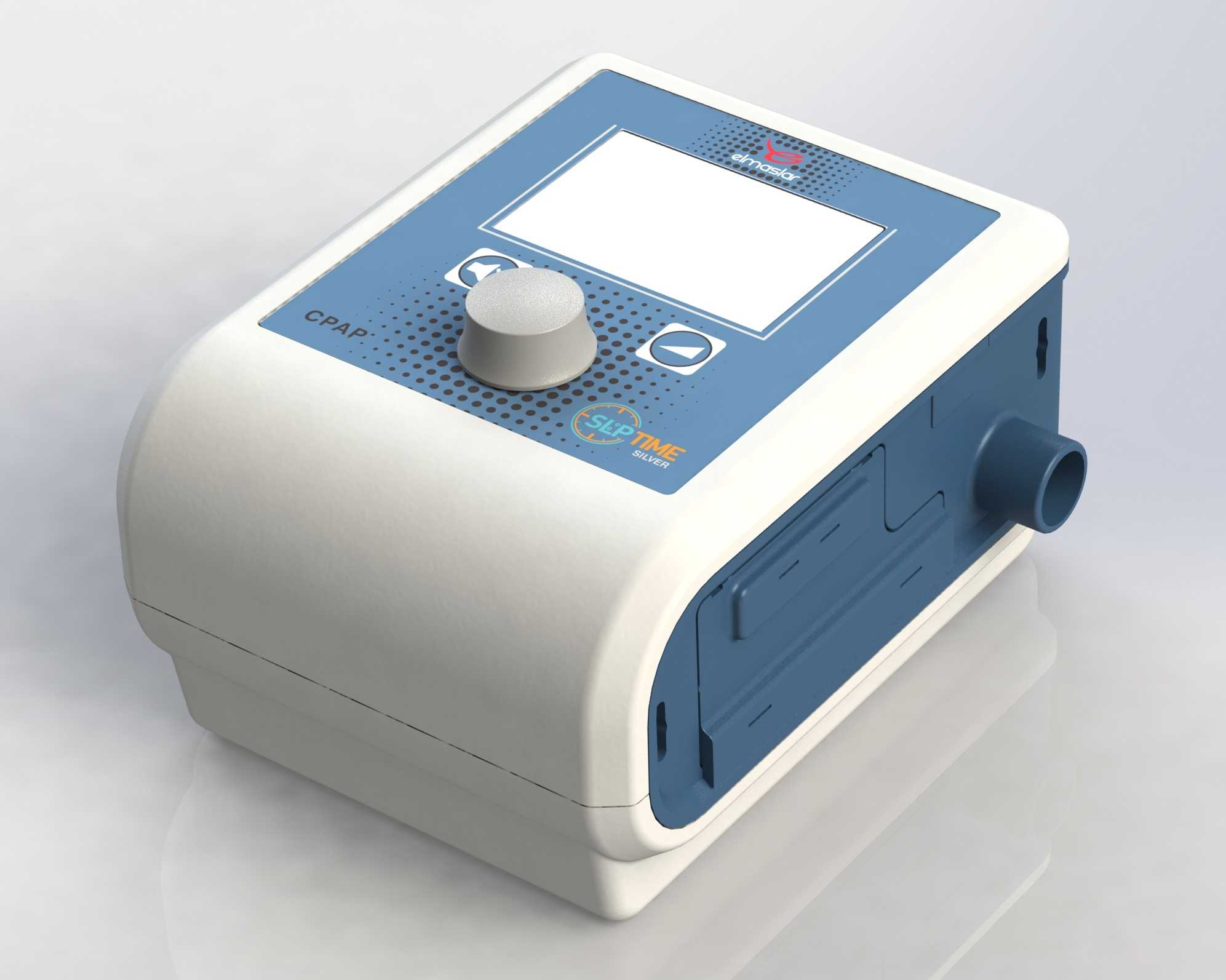

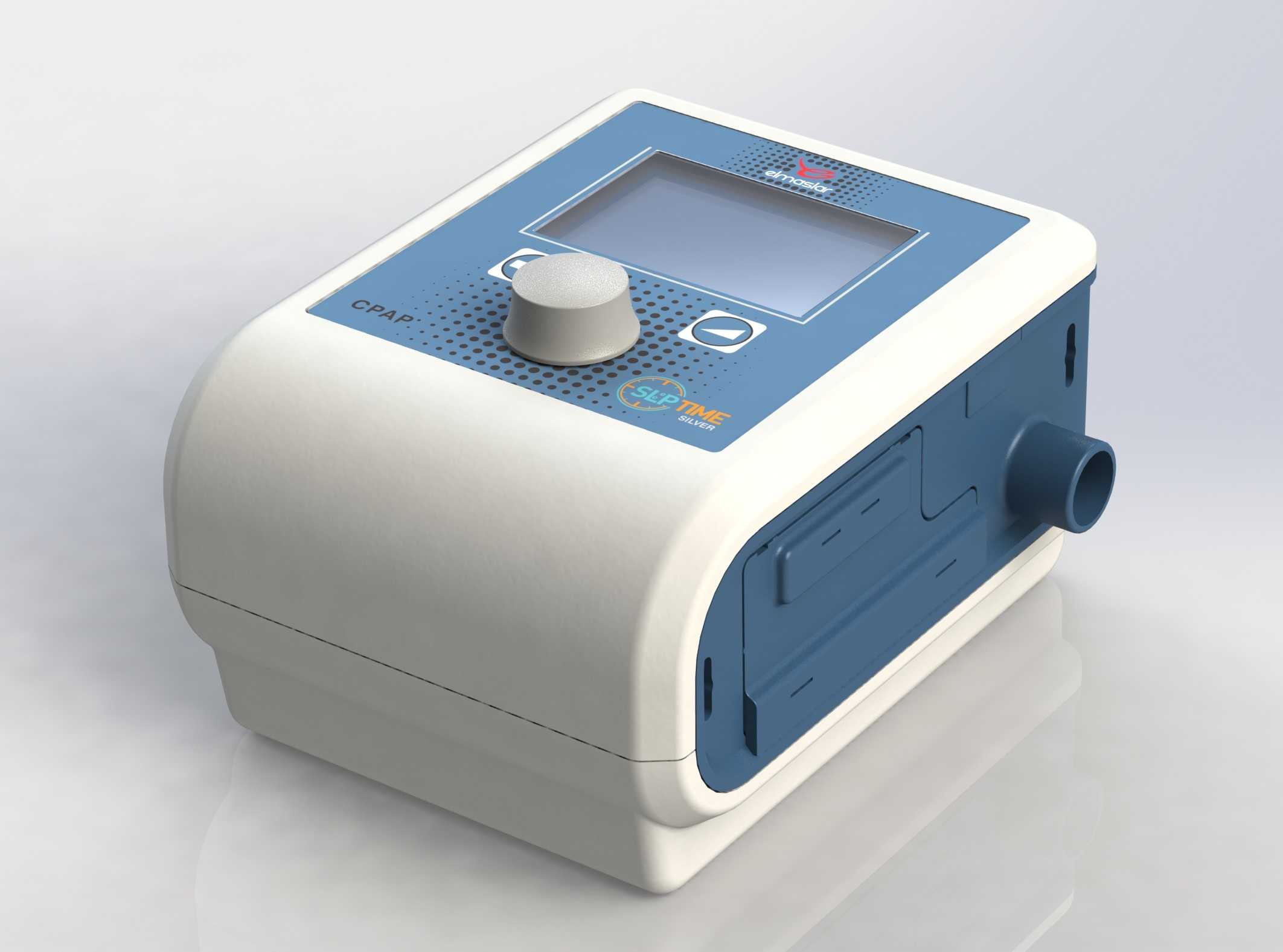

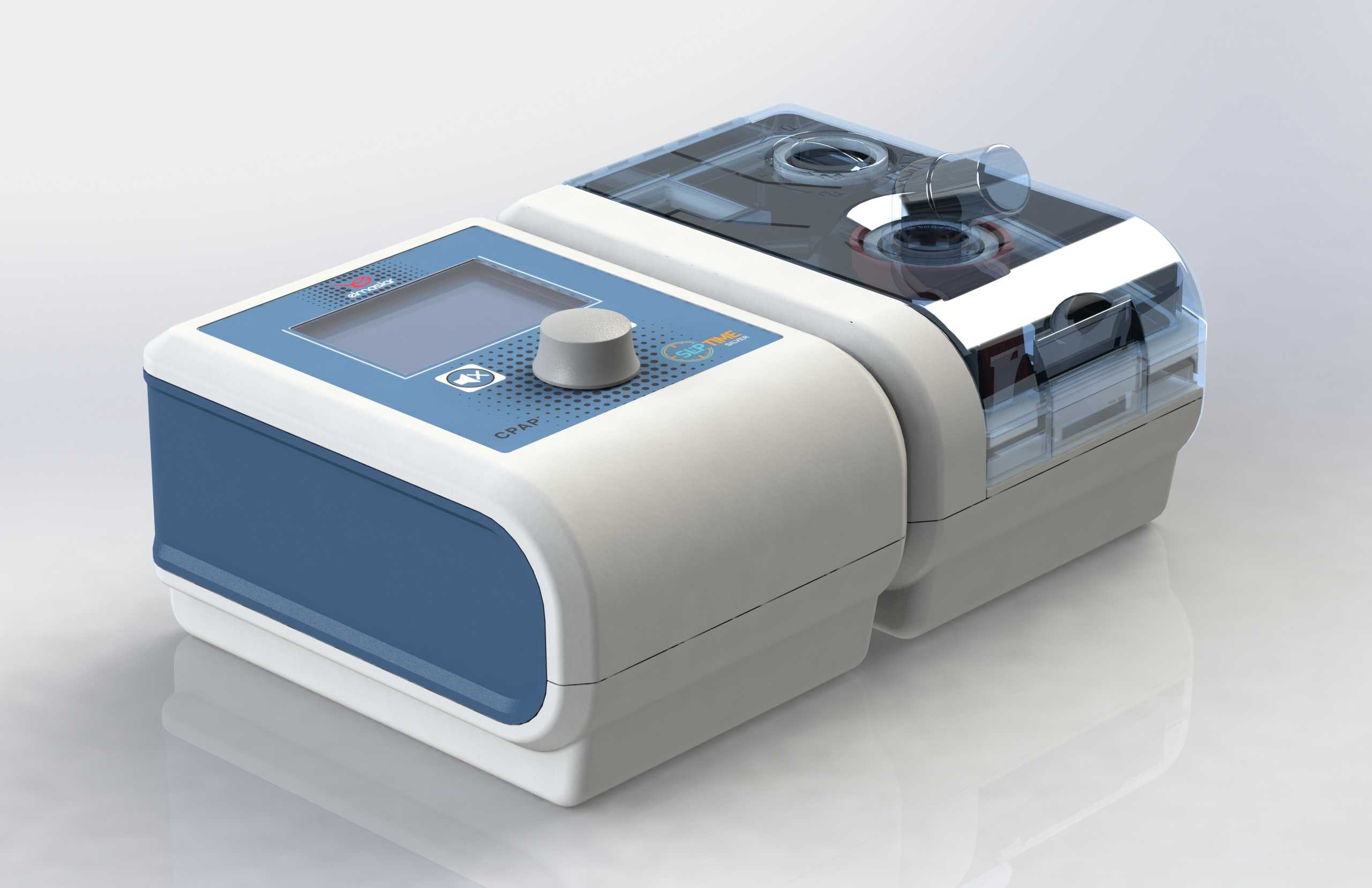

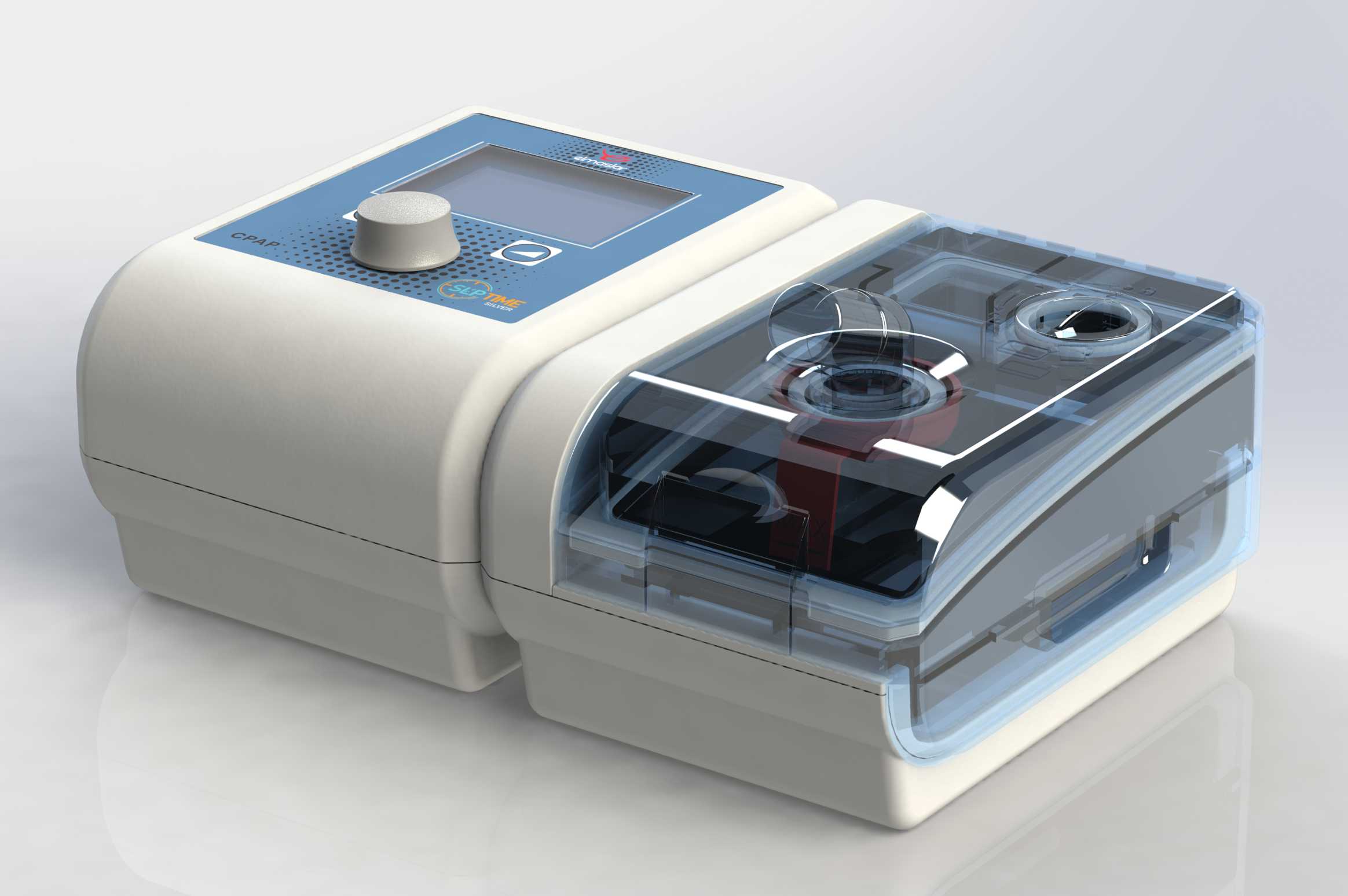

　　这款双水平气道正压通气设备的结构设计，首先围绕临床与居家使用的核心场景展开，日常放置于卧室床头柜、病房设备台等平面区域，整体底部做了加宽防滑的支撑结构，放置时不会因为误碰产生滑移，整机的重心偏向靠近操作面板的主机侧，避免右侧透明湿化组件在加水后出现重心偏移侧翻的问题。从功能分区来看，设备左侧为核心气路与控制单元，集成了涡轮供气模块、压力传感组件、控制电路板与操作交互区，顶部的旋钮与显示屏做了内凹式的布局，旋钮周边做了防滑齿纹设计，操作时不需要刻意对准也能完成参数调节，显示屏的倾斜角度刚好匹配人站立或坐于床边时的俯视视角，不需要俯身就能清晰读取压力、通气模式、运行时长等参数。右侧的湿化水盒采用抽拉式快拆结构，

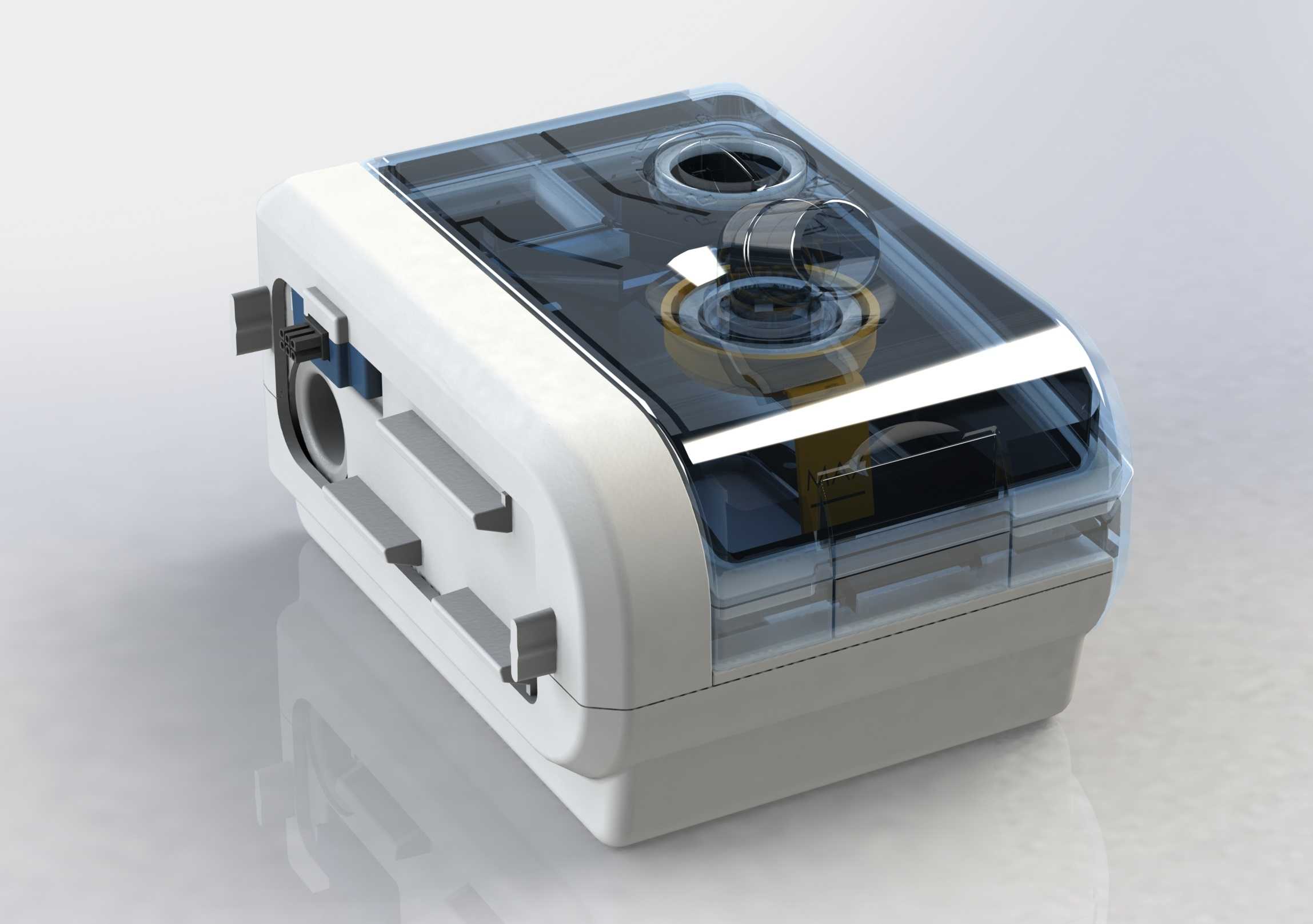

　　水盒的透明壳体采用耐温医用级材质，可以直接观察内部水位线，避免加水过量导致气路进水，或是水量不足无法达到湿化效果，水盒与主机的连接部位做了嵌入式的密封结构，插拔时不需要额外操作锁扣，依靠橡胶密封圈的过盈配合就能实现气路密封，日常拆洗加水的操作门槛很低，不需要专业人员指导就能完成。设计过程中优先考虑了长期使用的维护便利性，水盒的所有转角都做了大圆弧过渡，没有清洁死角，日常用软布就能擦拭内部水垢，主机与水盒的连接面没有凸起的复杂结构，擦拭时不会勾扯清洁布料。气路的输出接口设置在水盒侧上方，接口采用通用标准口径，可以适配市面绝大多数常规呼吸管路，不需要定制专用连接件，降低后期配件更换的成本。设备的外壳分件采用上下扣合的结构，

　　接缝位置都做了错位止口设计，日常使用时泼洒的少量液体不会顺着接缝渗入内部电路区域，外壳表面做了细磨砂处理，不容易残留指纹与污渍，长期使用也不会出现明显的亮面划痕。从安装边界来看，整机的横向占用宽度控制在常规床头柜的可用深度范围内，放置时不会突出台面边缘，背部的电源接口与空气过滤仓做了内凹设计，插头插入后不会突出机身背部，设备可以紧贴墙面放置，不需要额外预留背部的插线空间，过滤棉的更换位置在背部侧方，不需要移动整机就能抽出过滤仓更换滤棉，日常维护不需要挪动设备连接的管路与电源线。气路设计上，主机输出的正压气流先进入湿化水盒的加热区域，经过加温湿化后再输出到患者端，避免干冷气流直接刺激气道，水盒内部的气流通道做了折返式设计，

　　气流在水盒内的停留时间更长，湿化效果更充分，同时气流通道的挡水结构可以避免液态水被气流带入管路，减少使用过程中管路积水的问题。操作面板的按键布局做了分区设计，常用的启停按键设置在旋钮旁最容易触碰的位置，模式调节等不常用的参数设置按键做了略微下沉的设计，避免日常误触改动参数，设备底部的减震脚垫可以抵消涡轮工作时产生的轻微振动，放置在木质台面上也不会产生共振噪音，提升夜间使用的舒适度。
