黄铜材质支撑固定连接件三维建模作品

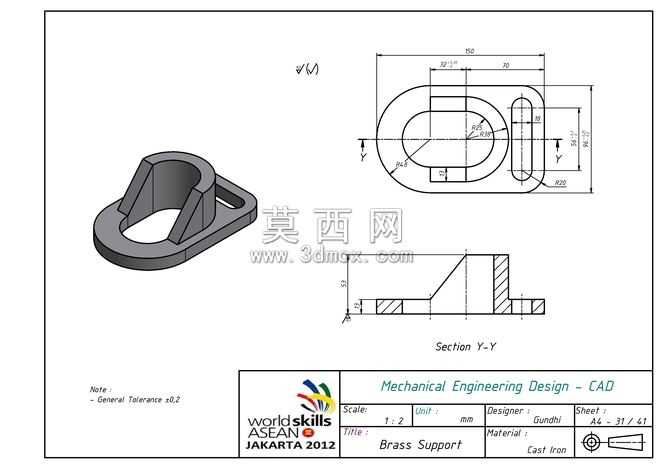

本作品为黄铜材质的支撑固定连接件三维建模成果，建模过程严格遵循工程图纸的尺寸标注与公差要求，首先基于二维工程图的投影视图、剖面视图提取完整轮廓参数，通过草图绘制精准还原零件的外轮廓、内孔、腰型槽、安装耳等结构的平面尺寸，对R角、斜度、壁厚等细节参数逐一核对，确保草图完全闭合且约束完整无过定义。建模阶段采用多特征组合的构建逻辑，首先通过拉伸凸台创建零件的主体基座，针对带圆弧过渡的环形支撑结构，使用旋转凸台结合拉伸切除的方式完成主体承托腔的构建，保证承托腔的圆弧面顺滑无棱角；对于侧边的安装固定耳，通过拉伸凸台生成基础形态后，使用异型孔向导完成安装孔的创建，同时对安装耳与主体衔接处添加圆角过渡特征，避免应力集中问题。针对Y-Y剖面展示的斜向加强筋结构，采用筋特征命令结合拔模角度设置，精准还原加强筋的倾斜角度与连接厚度，确保筋位与主体、安装耳的衔接处完全贴合无间隙。材质设置阶段选用黄铜材质参数，调整材质的漫反射、粗糙度、金属度数值，还原黄铜金属特有的暖金色金属光泽与轻微磨砂质感，渲染时添加环境光遮蔽效果，清晰展现零件各结构的层次关系与凹凸细节。建模过程中严格遵循一般公差±0.2的技术要求，对所有配合面、安装孔的尺寸进行精度校验，确保各特征的尺寸偏差控制在公差允许范围内；同时对零件的壁厚进行均匀性检查，避免出现壁厚突变导致的工艺缺陷。整体结构设计兼顾支撑承重与安装固定的功能需求，环形承托腔用于嵌套固定配套杆件，侧边带孔安装耳用于将整个支撑件固定在安装基面，斜向加强筋提升承托部位的结构强度，避免承重时发生形变，各结构之间的过渡圆角既提升了零件的结构强度，也优化了后续加工的工艺性，整个模型特征树逻辑清晰，参数可编辑，可直接用于后续的工程图生成、加工仿真或者装配适配。
