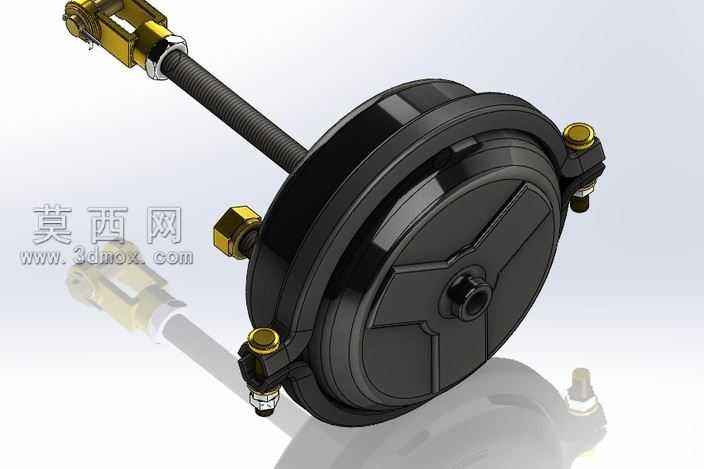

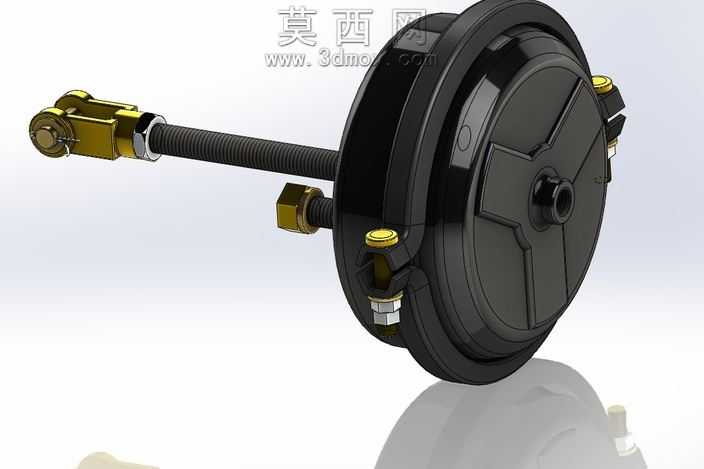

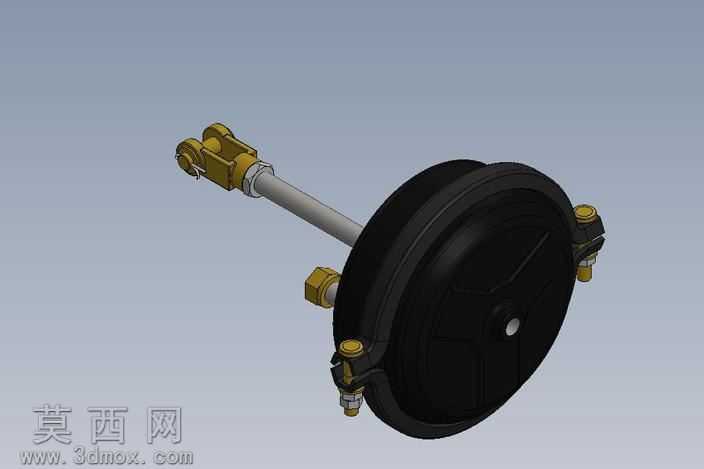

Cuica西巴阿差制动气室结构三维设计

本作品为Cuica西巴阿差膜片式制动气室的三维参数化建模成果，建模过程以实物测绘尺寸为基准，遵循气动制动元件的工程设计规范，在SolidWorks平台完成全零件建模与虚拟装配。建模阶段优先采用自顶向下的设计思路，先搭建整体装配骨架确定核心安装基准与推杆行程参数，再拆分出壳体、膜片压盖、推杆组件、快插气嘴、锁紧螺栓、密封垫圈等独立零件逐一建模。壳体部分采用旋转凸台结合多半径圆角特征构建，还原了产品表面的加强筋结构与安装凸台，对壳体边缘的卡扣压合结构做了细节还原，保证装配时的限位逻辑与实物一致；推杆组件采用扫描特征构建带螺纹的杆身，端部的连接叉部分通过拉伸切除完成销孔与连接面的细节设计，还原了推杆与外部制动摇臂的连接结构。材质与渲染阶段，针对不同零件匹配对应材质属性：壳体与金属接头赋予哑光黑色工程塑料与镀锌金属材质，调整金属材质的粗糙度与反射参数还原紧固件的金属光泽，膜片部分赋予高弹性黑色橡胶材质，调整半透明与漫反射参数还原橡胶件的质感，推杆表面做发黑处理的金属质感，气嘴部分的密封帽赋予耐油橡胶材质。装配阶段严格按照实际装配顺序添加配合约束，推杆与壳体之间添加滑动配合模拟工作时的往复行程，膜片与上下壳体之间添加贴合约束保证密封结构的合理性，所有紧固件添加同轴与面重合约束还原真实装配关系，完成装配后进行全局干涉检查，排除零件间的干涉问题，保证模型可直接用于工程出图、结构验证或教学演示。设计过程中重点还原了制动气室的核心工作结构，即通入压缩空气时膜片推动推杆伸出实现制动动作、排气时膜片回位的结构逻辑，对气路接口的位置、安装固定点的尺寸都做了精准还原，模型细节完整，结构逻辑清晰，可作为气动制动系统设计、商用车零部件教学的参考模型。
