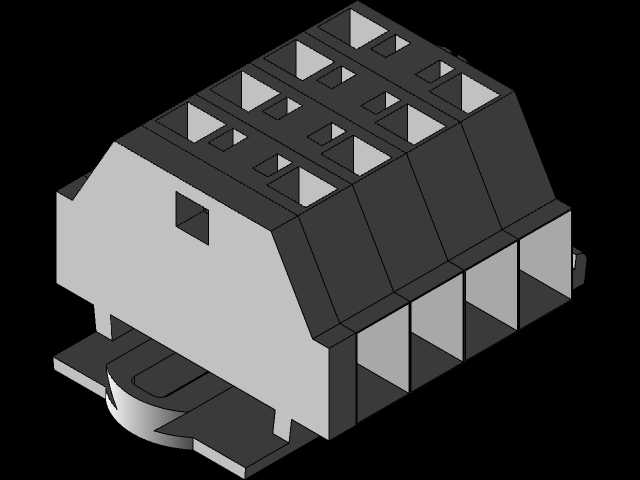

万可260系列导轨式多回路接线端子结构

　　在低压电气柜、分布式IO控制箱、自动化设备内部布线场景中，这类多体位接线端子是解决多回路导线分接、转接的核心基础元件，不同于单孔接线柱的零散排布，这款万可260系列接线结构采用模块化多体设计思路，单组基体预留标准拼接接口，可根据实际回路数量通过阵列拼接快速扩展，无需额外定制特殊长度的端子基座，适配不同项目的回路数需求，从4回路到20回路的常规布线场景都能灵活适配。从实际安装边界来看，这款端子采用标准DIN导轨卡装结构，底部的弹性卡扣可直接卡入35mm标准电气安装导轨，卡扣自带防脱锁止结构，推入导轨后自动卡紧，拆卸时只需用一字螺丝刀撬动卡扣解锁舌片即可快速取下，无需额外紧固件，单组4位端子的宽度约为32mm，

　　高度从导轨安装面到端子顶部约为28mm，深度方向从导轨背面到端子前端接线口约为22mm，安装时预留的接线操作空间不小于端子前方40mm，方便螺丝刀伸入拧紧接线螺钉或者操作弹簧压线结构。从功能特性上看，这款端子的每个接线位都设置独立的导线隔腔，相邻回路之间有绝缘隔板阻隔，避免多股导线毛刺外露造成的回路间短路风险，顶部的标识槽可插入标准端子标记条，方便后期运维时标注每个回路的线号、功能定义，前端的接线口适配0.5-2.5平方毫米的多股铜芯导线，无论是硬线还是压接了冷压端子的软线都能可靠夹持，压线结构采用弹簧压接与螺钉紧固兼容的设计思路，常规场景下弹簧压接可实现免工具快速接线，振动较大的设备场景下可拧紧螺钉实现二次锁止，

　　避免设备运行振动导致导线松脱。设计过程中优先考虑了电气间隙与爬电距离的合规性，相邻接线位之间的爬电距离大于4mm，满足AC380V低压系统的绝缘要求，外壳采用阻燃PA66材质，阻燃等级达到UL94-V0级，即使接线位出现短时过载打火也不会引燃外壳，避免电气故障扩大。端子的多体设计并非简单的单体拼接，每个拼接单元之间都设置了定位凸台与凹槽，拼接后整体刚性充足，不会出现相邻单元错位、间隙过大的问题，拼接后的端子排整体可在导轨上滑动调整位置，调整到合适位置后可通过端部的固定件锁定在导轨上，避免布线拉扯导致端子排移位。在实际设备布线应用中，这类端子常被用于PLC输入输出回路的分线、传感器供电线路的转接、控制柜内动力线与控制线的过渡连接，

　　相比传统的导线绞接后包绝缘胶带的方式，接线可靠性大幅提升，后期维护时查找线路、更换回路也更加便捷，不会因为线路杂乱导致误拆其他回路。建模过程中需要重点关注底部导轨卡扣的弹性变形量，卡扣的卡接深度要控制在1.2-1.5mm之间，既要保证卡接牢固不会松脱，又要保证拆卸时的撬动力度在合理范围内，不会因为卡扣过紧导致拆卸时撬断卡扣；接线腔的内部尺寸要匹配对应线径的冷压端子外径，避免出现冷压端子插不进去或者插入后间隙过大导致接触不良的问题；相邻单元的拼接定位结构要设置合理的配合公差，凸台与凹槽的间隙控制在0.1mm以内，既方便拼接组装，又不会出现拼接后晃动错位的情况。端子顶部的测试孔预留了探针插入空间，可在不拆卸导线的情况下直接用万用表探针插入测试孔接触导电件，完成电压、电流的在线测量，大幅提升现场调试的效率，不用为了测回路电压反复拆接导线，也避免拆接导线过程中出现的触电、回路短路风险。
