多针面板安装式电连接器结构设计

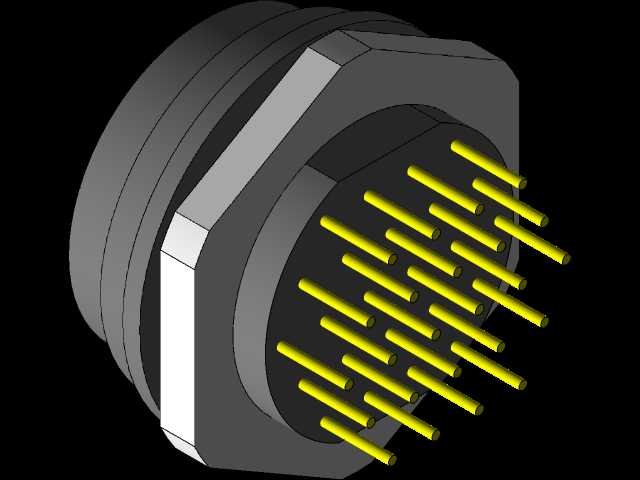

　　这款多针圆形电连接器采用面板法兰安装结构，在工业电控、测试设备、通讯机柜的信号传输场景中应用广泛，主要承担多回路弱电信号、小功率控制回路的电气连接功能，可实现设备内部模块与外部线缆的快速插拔对接，避免多芯线直接焊接带来的维护拆装难题。从结构设计来看，主体采用六角法兰配合外螺纹的安装形式，安装时可从面板外侧穿入预制安装孔，通过配套锁紧螺母从面板背侧拧紧固定，法兰端面可加装密封垫圈实现面板安装位的防尘防水适配，六角结构可在拧紧时通过扳手夹持，避免安装过程中连接器本体跟转损伤内部插针。接触件采用24针镀金插针布局，插针呈规则矩阵式排列在绝缘基座内，每根插针与基座之间采用过盈压装固定，插针伸出基座端面的长度经过统一配做，

　　保证对接时公母插针可同步接触，避免个别插针提前受力弯折或接触不良，插针根部做了台阶限位结构，压装后不会因反复插拔出现轴向窜动。绝缘基座采用耐高温工程塑料注塑成型，将所有插针之间做了等间距绝缘隔离，相邻插针的爬电距离满足低压控制回路的绝缘要求，可避免多信号传输时的串扰问题。外壳主体采用金属车削加工成型，外层做了镀镍防锈处理，既可以为内部绝缘基座和插针提供机械防护，也能实现电磁屏蔽效果，减少外部电磁干扰对内部传输信号的影响。安装边界方面，法兰最大对边尺寸适配常规面板安装的开孔公差，外螺纹段长度可适配不同厚度的设备面板，插针端的接线侧可采用焊接或压接方式连接导线，接线完成后可配套尾部防护套实现出线端的线缆固定与密封。在设备选型适配时，

　　这类连接器多用于需要频繁拆装维护的设备面板部位，相比固定式接线端子，可大幅缩短设备现场维护的接线拆装时间，同时避免多次拆线接线导致的线序接错问题。建模过程中对插针的位置度做了严格约束，所有插针的轴线平行度、端面位置度公差均控制在接插件行业通用公差范围内，保证对接时的顺畅度，不会出现插针错位顶弯的问题；法兰与安装螺纹的同轴度也做了对应公差约束，保证安装后连接器端面与面板贴合平整，不会出现偏斜导致的对接卡滞。外壳的防滑槽结构做在靠近法兰的圆柱段，既可以在手动初步拧入螺母时增加摩擦力，也能增强外壳的结构强度，减少安装受力时的变形量。这类连接器在实际使用中，通常公端固定在设备面板上，母端配套在线缆端，

　　对接时通过插针与母端插孔的弹性接触实现导电连接，部分带锁紧结构的配套母端可在对接后通过螺纹或卡扣锁紧，避免设备运行过程中受振动影响出现松脱。建模时还原了产品的所有装配关系，金属外壳、绝缘基座、接触插针均为独立可拆分的零件，可直接用于设备装配时的干涉检查，也可作为同类接插件选型时的布局参考，帮助结构设计人员提前预留安装空间、规划走线位置，避免后期装配时出现空间不足、与周边零件干涉的问题。
