面板安装式多针公头电连接器结构

　　做设备电气互联设计快十二年，经手的连接器选型没有一千也有八百，这次建模的这款面板式公头电连接器，是工业控制、传感信号传输场景里用得极普遍的一类接插件，很多刚入行的结构工程师容易在这类小零件上踩安装干涉、密封失效的坑，建模的时候特意把容易出问题的结构细节都做了还原。

　　先从实际应用场景说，这类连接器大多用在设备壳体的面板开孔安装位，比如户外工控箱的信号进线端、小型机电设备的电源与信号集成接口、检测仪器的外接传感接线端，区别于线束端的自由悬挂连接器，它是固定在设备本体上的基座端，配对的母头端接线束后直接对插，就能实现多回路的电气连通，不用每根线单独拧端子，拆装维护效率比端子排接线高很多，尤其是需要频繁拆装移动的设备，用这类连接器能省不少现场接线的工时。

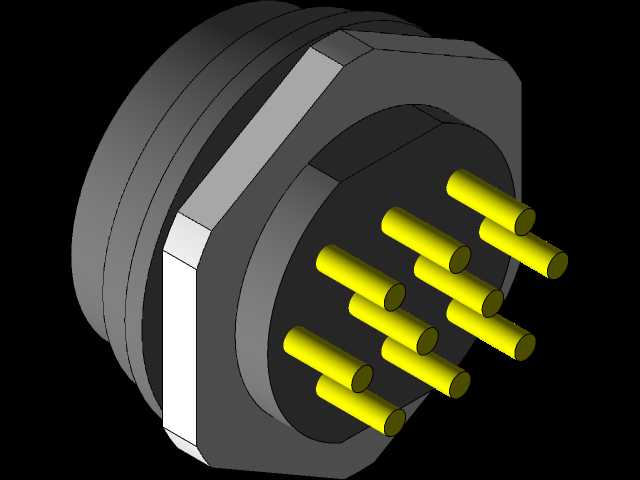

　　从功能特性上看，这款是9针公头结构，插针采用黄铜基材镀金的常规设计，接触电阻低，既能传输低压直流控制信号，也能承载小功率的供电回路，插针排布采用错位阵列布局，相邻插针的电气间隙满足低压设备的爬电距离要求，不会出现相邻引脚打火、信号串扰的问题。基座部分采用带法兰的六角外形，不是整圆形结构，这个设计是特意做的防呆与安装限位：面板开孔后，六角的两个平行边可以卡在面板的适配限位槽里，拧后端锁紧螺母的时候，整个基座不会跟着螺母转动，避免内部插针跟转扭断接线。基座外侧带多道环形密封槽，安装的时候套上适配的O型橡胶密封圈，拧紧螺母后密封圈被压缩填充基座与面板开孔之间的缝隙，能达到IP67级的防尘防水效果，户外淋水、多粉尘的车间环境也能稳定使用，不会因为进灰进水导致接触不良。

　　设计思路上，建模的时候优先还原了安装边界的所有尺寸：前端插针伸出基座端面的长度严格控制在配对母头的插接深度范围内，不会出现插针过长顶坏母头内部弹片、或者插接过短接触面积不足的问题；法兰盘的厚度做了适配1.5-3mm厚度面板的通用设计，后端的外螺纹段长度留足了螺母锁紧加上防松弹垫的空间，不管是薄的钣金面板还是厚的工程塑料壳体，都能可靠锁紧。插针与基座注塑结合的位置做了倒扣结构，插针压入注塑基座后，轴向能承受至少50N的拉脱力，不会出现插针被母头带出来的故障。插针的根部做了直径加大的定位台，注塑的时候定位台卡在模具里，能保证每根插针的位置度公差控制在0.1mm以内，跟母头对插的时候不会出现插针对不准孔位、硬插弯针的问题。

　　外形尺寸方面，基座最大外径适配16mm的标准面板开孔，六角法兰的对边尺寸是19mm，刚好能卡在常见的19mm限位开口里，不用额外做防转结构；整体轴向长度从法兰前端面到插针尾端焊接位是22mm，设备内部预留25mm的安装深度就能放下，不会跟内部的PCB板、线束走线产生干涉。插针的直径是1.5mm，适配常规的母头簧片夹持力，单针能承载5A的额定电流，满足大部分工控信号、小功率供电的传输需求。另外建模的时候特意把插针尾端的焊接杯结构做了出来，现场接线的时候不管是焊线还是压接冷压端子，都有足够的操作空间，不会因为尾端空间太小导致焊锡堆焊、相邻引脚短路。

　　很多工程师选型的时候只看针数、电流参数，容易忽略安装位的空间预留，比如之前碰到过新手设计的时候，面板后面只留了15mm的深度，结果连接器装上去之后尾端的焊接线直接顶到内部的PCB，强行装配导致插针歪斜，接触不良。还有的没做六角防转结构，用圆形基座，现场拧螺母的时候整个连接器跟着转，内部的线被扭断，这些细节在建模的时候都做了结构规避，不管是拿来做设备整体装配的干涉检查，还是直接拿去开模生产，都能直接用，不用再反复调整结构细节。这类连接器看起来是小零件，但作为设备电气接口的核心部件，结构细节做不到位，后期现场运维的故障率会非常高，建模的时候每一处倒角、每一道槽的尺寸都是按实际量产的产品参数还原的，没有做简化处理，比如法兰边缘的C0.5倒角，安装的时候能顺利导入面板开孔，不会刮伤面板的喷涂层；外螺纹的收尾段做了退刀槽，螺母能拧到底，不会出现螺纹尾部卡滞、锁不紧的问题。
