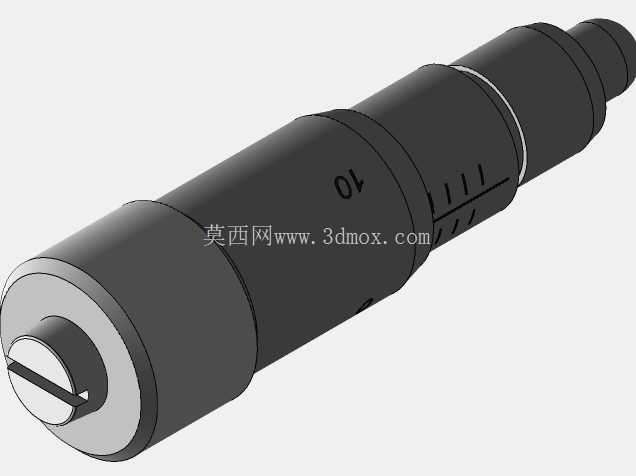

高精度千分尺测微螺杆结构三维设计

在精密长度尺寸测量场景中，千分尺作为接触式高精度测量器具，其核心测微部件的结构合理性直接决定整表的测量精度与重复定位一致性，本次建模的千分尺螺丝也就是测微螺杆组件，是外径千分尺、内径千分尺、深度千分尺等多款接触式量具的核心传动部件。从实际应用场景来看，这类测微螺杆广泛适配于车间机加工工位的工序间尺寸抽检、计量室的精密零件尺寸校准、工装夹具的微调定位环节，在轴承内孔外径检测、精密轴类零件形位公差测量、模具镶件配合尺寸校验等场景中，测微螺杆的传动平稳性直接影响测量数值的可靠性。

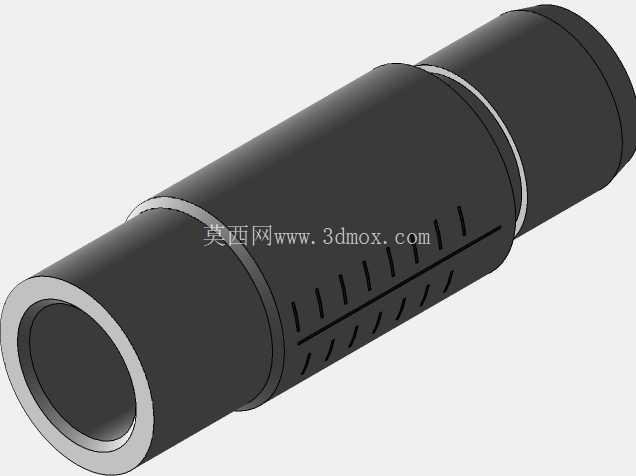

从功能特性层面拆解，该测微螺杆采用精密梯形螺纹传动副设计，螺纹导程严格匹配千分尺的分度值逻辑，配合固定套管上的主刻度与微分筒上的圆周刻度，可实现0.01mm级的尺寸读数分辨能力。螺杆端部的测砧接触端采用硬质合金镶嵌结构设计，长期接触被测工件表面也能保持较低的磨损率，避免长期使用后出现测量面塌陷、棱边磨损导致的测量示值误差。螺杆尾部的锁紧结构预留了与测力装置的连接接口，可搭配棘轮测力机构实现恒定测量力控制，避免人工操作时推力过大导致螺杆弹性变形、被测工件压溃，或是推力不足导致接触间隙过大产生测量偏差。

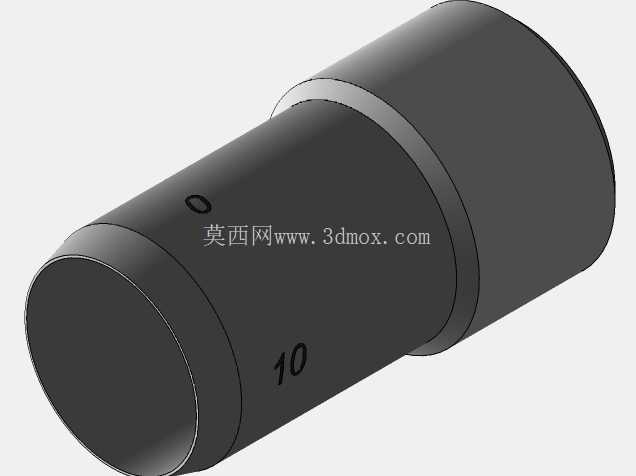

在设计思路上，建模过程优先保证螺纹副的配合间隙控制在微米级区间，螺杆的光轴导向段与螺纹段的同轴度公差严格控制，避免螺杆旋转进给过程中出现径向窜动，导致测量示值出现周期性波动。微分筒配合段的外圆尺寸做了等直径设计，表面预留刻度线蚀刻的工艺余量，装配后微分筒与固定套管的同轴度偏差不会导致刻度线对齐偏差。螺杆的轴向行程严格匹配千分尺的常规测量量程，行程两端设置了硬限位结构，避免操作时螺杆旋出过量导致螺纹副脱开、内部零件散落。

从外形尺寸与安装边界来看，该测微螺杆的整体外径适配常规机械式千分尺的尺架安装孔位，光轴导向段的直径与尺架内的导向套内径采用间隙配合，配合间隙控制在合理范围内，既保证螺杆旋转进给时无卡滞，又不会出现径向晃动。螺杆的总长度适配25mm量程千分尺的内部安装空间，端部测砧的接触面平面度满足精密测量的平面度要求，安装时无需额外调整即可保证测砧与固定测砧的测量面平行度符合计量标准。在实际装配场景中，该螺杆可直接替换同规格千分尺的磨损测微螺杆，更换后仅需校准零位即可恢复量具的测量精度，无需对尺架其他结构做二次加工。

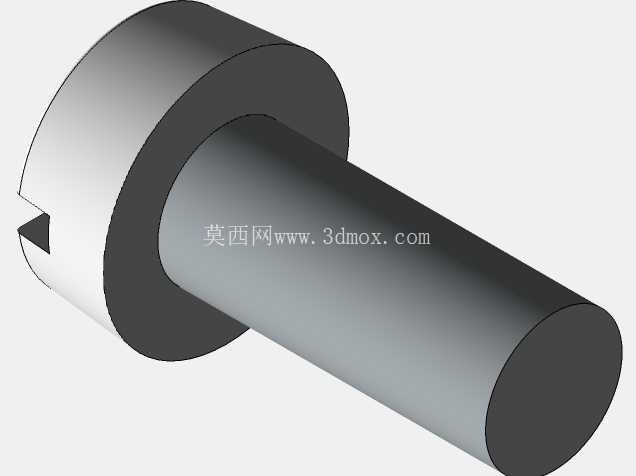

从结构细节来看，螺杆上的刻度基准槽位置与螺纹起始位置严格对应，保证零位校准时刻度线的对齐精度，螺杆尾部的连接槽可适配不同形式的测力锁紧装置，无论是棘轮式还是摩擦式测力机构都能实现可靠连接。导向段的表面粗糙度要求较高，减少与导向套之间的摩擦阻力，保证旋转进给时的手感顺滑，无卡顿、跳齿现象。螺纹副的牙型角经过优化，既保证传动的自锁性，避免测量过程中螺杆自行回转导致数值偏移，又能减少螺纹磨损，延长量具的校准周期。
