PG19金属电缆密封穿线接头结构

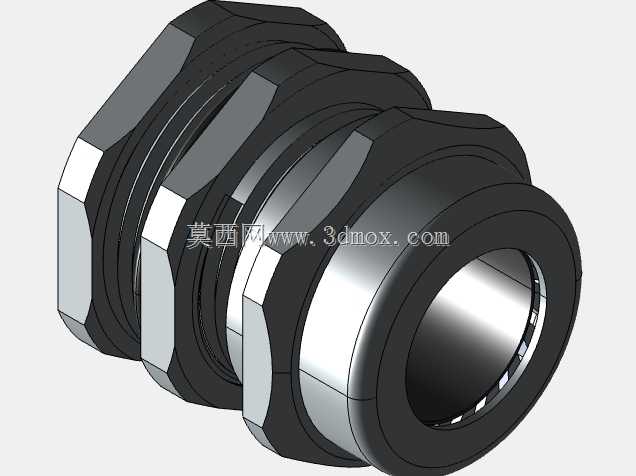

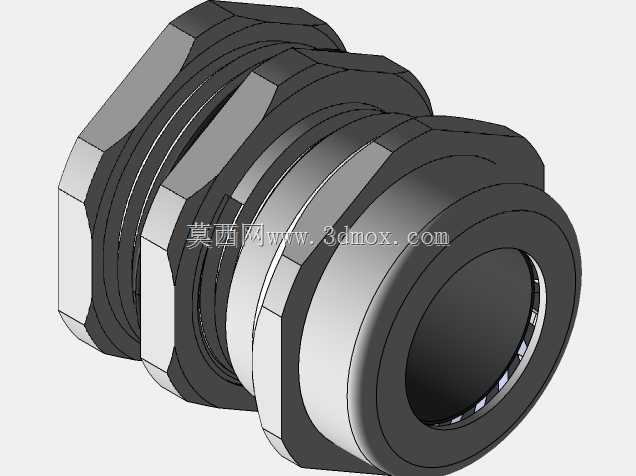

　　在工业电气柜、户外电控设备、机床布线系统以及防爆电气配套场景中，电缆进出柜体的位置始终是防护设计的核心节点，既要保证线缆穿设后的固定强度，避免线缆受外力拉扯导致接线端子松脱，又要阻断粉尘、水汽、油污沿线缆与柜体开孔的缝隙进入设备内部，金属材质的电缆密封套正是适配这类严苛工况的核心连接件。这款PG19规格的金属密封套，整体采用六角主体配合锁紧螺母的经典结构，适配柜体上标准PG19规格的开孔，安装时先将橡胶密封圈、夹紧爪件套入待穿设的电缆，再将主体从柜体外侧穿入预制开孔，内侧旋合配套锁紧螺母即可完成初步固定，后续旋紧外侧压紧螺母时，内置的金属夹紧爪会沿锥面均匀收拢，紧紧包裹住电缆外护套，同时挤压内侧橡胶密封圈实现径向与轴向的双重密封，常规工况下无需额外打胶即可达到IP68级的防护效果，完全满足户外设备、潮湿车间、有切削液飞溅的机床设备的布线防护需求。

　　从结构设计逻辑来看，这款密封套采用多实体拆分建模的思路，将主体六角座、外锁紧压帽、内锁紧螺母、金属夹紧爪、橡胶密封环、端部防尘垫圈分别独立建模，每个零件的配合面都预留了合理的装配公差，比如金属件之间的螺纹配合采用6H/6g的通用公差等级，橡胶密封件与金属腔体的配合预留0.3-0.5mm的压缩量，既保证装配时不会出现过盈卡滞，又能在锁紧后提供足够的密封比压。主体的六角结构尺寸完全适配标准开口扳手的操作空间，在柜体密集排布多个接头的场景下，相邻接头的扳手操作空间不会出现干涉，内侧锁紧螺母同样采用六角外形，安装时可以用扳手从柜内固定，避免外侧旋紧时主体跟转划伤柜体漆面。

　　安装边界方面，这款PG19金属密封套适配的电缆外经范围在10-14mm之间，柜体开孔直径要求为19.2mm，开孔公差控制在±0.2mm以内即可保证安装后的贴合度，接头安装完成后突出柜体外壁的长度为22mm，突出柜体内壁的长度为8mm，在做柜内布线排布时可以提前预留对应的空间，避免接头与柜内线槽、元器件出现安装干涉。和普通尼龙材质的电缆接头相比，金属款的抗冲击性能、耐温性能、抗老化性能都有明显提升，在-40℃到120℃的工作环境下都能保持结构强度，不会出现低温脆裂、高温软化的问题，在有金属碎屑飞溅的机加工设备、有腐蚀性气体的化工车间、需要承受一定外力碰撞的工程机械设备上，金属密封套的使用寿命是尼龙款的3-5倍。

　　建模过程中针对密封结构的细节做了还原，比如夹紧爪的开槽深度、锥面的倾斜角度、密封圈的唇边结构都和实物保持一致，在做设备整体布线仿真时，可以直接调用这个模型模拟线缆穿设后的状态，验证线缆弯曲半径是否符合规范、接头与周边结构是否存在干涉，也可以基于这个模型快速改型出其他PG规格的金属密封套，只需要调整主体螺纹参数、适配开孔尺寸、密封圈内径即可，不需要重新搭建整体结构框架，能大幅提升电气布线类设计的建模效率。实际选型应用中，这类金属电缆密封套还可以根据使用场景搭配不同材质的密封圈，比如耐油丁腈胶适配有油污的车间场景，氟橡胶密封圈适配高温或者有腐蚀性介质的场景，硅胶密封圈适配有卫生要求的食品医药设备场景，主体金属部分一般采用黄铜镀镍材质，兼顾防锈性能和结构强度，部分高防腐场景也可以更换为304不锈钢材质的同结构产品，安装尺寸完全通用，不需要调整柜体开孔参数。
