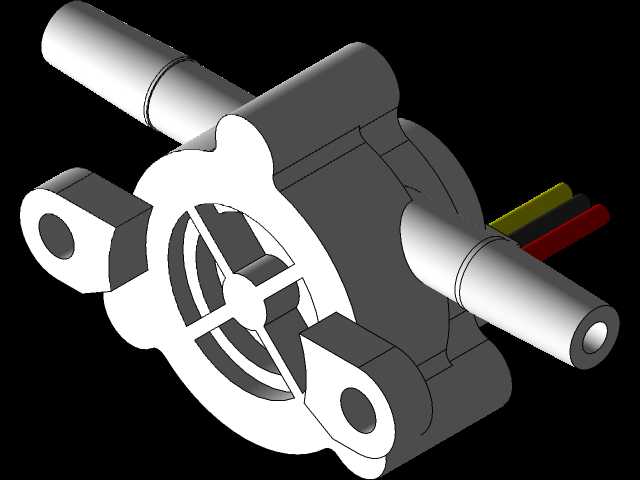

外螺纹接口引线式水流检测传感器结构

　　在民用净水设备、小型工业冷却循环回路、农用滴灌支路、车载尿素喷射管路这类对小通径流体流量有精准监测需求的场景里，这类带侧装固定耳的引线式流量传感器是非常常见的测控元件。不同于大口径工业管路上用法兰对接的流量计量装置，这款传感器的两个对接端采用外圆柱光杆加环槽的结构，适配的是软管快插或者卡箍锁紧的安装方式，不需要在管路上加工螺纹，现场装配的时候只需要把对应内径的软管套到接口环槽位置，用卡箍箍紧就能完成管路对接，拆装效率比螺纹连接高不少，也避免了螺纹缠生料带带来的流道污染风险，很适合对洁净度有要求的净水、饮品输送管路使用。

　　从结构设计逻辑来看，这款传感器的主体腔体采用了近似花瓣形的外缘轮廓，不是规整的圆柱形，三个带通孔的固定耳沿腔体周向120度均匀分布，安装的时候可以根据周边设备的布局选择任意一个固定耳穿螺丝锁紧，不用刻意调整传感器的周向角度，对安装空间的适配性更强。腔体内部的流道做了圆弧过渡，没有直角突变的结构，一方面可以降低流体经过时的压损，减少管路输送的动力损耗，另一方面也能避免流体中的杂质在直角位置沉积卡滞，延长传感器的无故障运行周期。伸出的三根引线分别对应电源正、信号输出、接地引脚，引线从腔体侧方斜向引出，不会和两端的管路对接产生空间干涉，布线的时候可以顺着管路走向捆扎，不会出现引线过度弯折导致线芯断裂的问题。

　　做三维建模的时候，首先要确认的是安装边界尺寸：两个管路接口的同轴度公差要控制在0.05mm以内，不然对接软管的时候会出现别劲的情况，长期使用容易导致接口处渗漏；三个固定耳的安装孔中心到腔体轴线的距离要保持一致，不然锁螺丝的时候会把腔体拉偏，导致内部叶轮和腔体内壁产生摩擦，影响流量检测的精度。建模过程中要注意腔体内部叶轮腔的尺寸匹配，叶轮的外缘和腔体内壁的间隙要控制在0.2-0.3mm，间隙太大的话流体从间隙旁通会导致检测数值偏小，间隙太小的话如果流体里有细小杂质很容易把叶轮卡死。另外引线出口的位置要做圆角过渡，避免尖锐的棱边割破引线的绝缘层，建模的时候不能只做外观的示意，要把内部的流道、叶轮安装位、引线密封槽这些结构都做完整，不然后续做装配干涉检查、流体仿真的时候会出现数据缺失。

　　实际选型应用的时候，要注意这款传感器的通径适配范围，它适合的是小管径、低流量的流体监测场景，不能用在大流量、高压力的主管路上，它的承压能力和接口形式都不满足高压工况的要求。安装的时候要保证传感器的腔体轴线和管路轴线保持同轴，不要出现强行掰动接口对接的情况，不然长期受力会导致腔体和接口的连接位置出现裂纹渗漏。如果用在有杂质的流体管路里，最好在传感器的进水端加装一个前置滤网，避免杂质进入腔体卡滞叶轮，导致流量信号丢失。这类传感器的输出一般是脉冲信号，流量越大脉冲频率越高，配套的测控系统可以通过采集脉冲频率换算出实时的流量数值，也可以累计脉冲数计算总过流量，在需要定量出水、流量异常报警的设备里，这个结构的传感器安装灵活、响应速度快，比传统的浮子式流量开关检测精度更高，也没有活动部件外露的问题，在紧凑型的流体设备里应用非常广泛。建模的时候还要注意固定耳的厚度尺寸，不能做的太薄，不然锁安装螺丝的时候容易把固定耳压裂，也不能做的太厚，会增加不必要的材料成本，一般根据整体的材质选用，塑料材质的话固定耳厚度做到3mm左右就能满足安装强度要求，金属材质的话可以适当减薄到2mm。另外接口上的环槽深度要和配套的卡箍尺寸匹配，槽深太浅的话卡箍卡不紧容易脱管，槽深太深的话会削弱接口的结构强度，受压的时候容易从环槽位置断裂。
