PG19金属电缆穿线锁紧接头结构

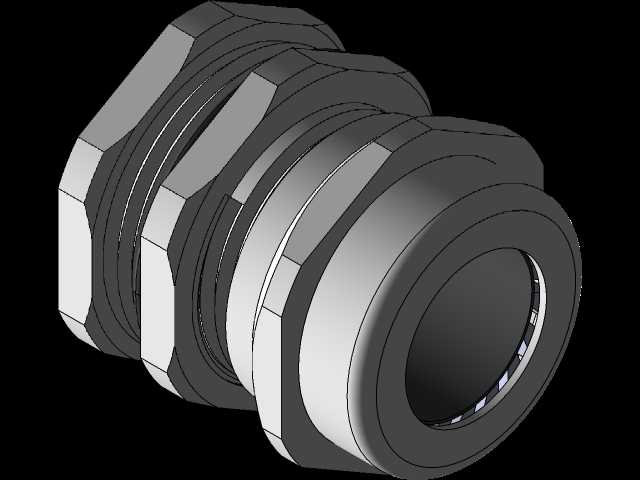

　　在工业电气柜布线、户外机电设备接线、机床电控系统走线、防爆区域线缆敷设等场景中，电缆进线端的固定与密封一直是结构设计里容易被忽略却直接影响设备防护等级的细节，这款金属材质的PG19规格电缆接头，正是针对这类进线固定需求设计的结构件。从实际使用场景来看，这类接头常被安装在设备壳体的预制螺纹孔上，一端通过自带的锁紧螺母与设备壁面固定，另一端用来穿入外径匹配的电缆，通过内部的夹紧结构抱紧电缆外层护套，既可以避免电缆受外力拉扯时接线端子松脱，也能阻挡粉尘、水汽从进线缝隙进入设备内部，在户外充电桩、工业传感器接线盒、自动化生产线控制箱这类对IP防护有要求的设备上应用十分广泛。

　　从结构设计思路来看，这款接头采用多体拆分式结构，整体分为主体锁紧段、中间密封段、尾部夹紧段三个功能部分，主体段外侧加工有标准PG19外螺纹，配套的六角锁紧螺母可以适配不同厚度的设备安装壁板，安装时只需要在壳体上加工对应规格的穿线孔，将接头主体从外侧穿入孔内，在壳体内侧拧上锁紧螺母即可完成固定，不需要额外的焊接或者粘接工序，现场装配效率很高。接头两端都设计了外六角结构，方便装配时使用扳手夹持发力，避免拧紧过程中接头跟转导致密封面错位。中间段的密封结构采用径向抱紧的设计思路，当尾部的夹紧螺母拧紧时，会挤压内部的弹性密封环，让密封环沿径向收缩，均匀包裹在穿过的电缆外护套上，相比传统的轴向压紧结构，这种径向抱紧的方式对电缆的损伤更小，同时密封压力分布更均匀，即使电缆外径存在一定的公差波动，也能保证可靠的密封效果。

　　从安装边界尺寸来看，这款PG19接头适配的穿线孔直径为19mm对应的PG螺纹标准开孔，接头主体的最大外六角对边尺寸符合常规手动扳手、套筒的通用规格，不需要定制特殊的装配工具。接头整体的轴向长度经过优化，在保证足够螺纹啮合长度和密封行程的前提下，尽可能压缩了突出壳体外侧和伸入壳体内侧的长度，避免在空间紧凑的电控箱内部与其他电气元件产生干涉，同时外侧突出部分的圆滑外形也不容易积灰积水，适合户外恶劣工况使用。接头尾部的夹紧段设计了分体式的卡爪结构，当螺母拧紧时卡爪会先一步接触电缆护套，提供足够的拉脱阻力，即使电缆受到意外的轴向拉扯，也不会从接头中脱出，保证内部接线的可靠性。

　　在实际选型应用中，这款金属接头相比塑料材质的同规格接头，拥有更好的机械强度和抗老化性能，在存在机械碰撞风险、环境温度变化范围大、有油污腐蚀的车间场景下使用寿命更长，金属材质的电磁屏蔽性能也更好，适合用来固定带屏蔽层的信号电缆，能够辅助实现电缆屏蔽层的可靠接地，减少电磁干扰对设备信号传输的影响。设计建模过程中，各个零件的配合公差经过合理设定，螺纹部分采用标准PG牙型参数，密封环的压缩量控制在合理区间，既保证拧紧后有足够的密封压力，又不会因为压缩量过大导致密封环永久变形失去弹性，接头所有棱角位置都做了小倒角处理，避免穿线时锋利的边缘划伤电缆外护套，也能防止装配过程中划伤操作人员的手部。
