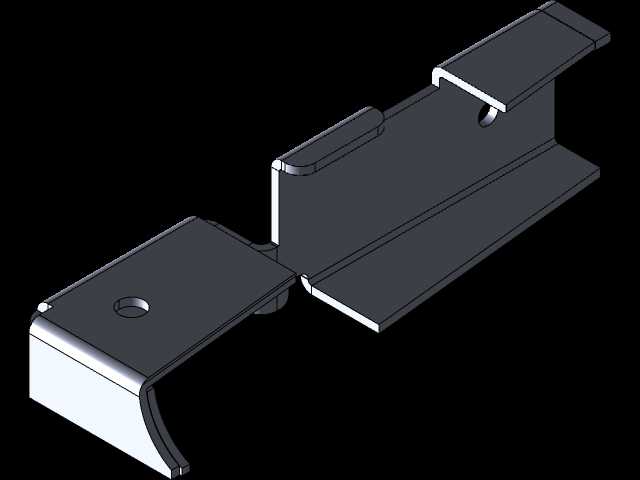

川崎摩托Z1a车型侧部安装支架结构

　　这款侧支架是适配川崎Z1a车型的侧部安装承载构件，主要应用在复古街车的车体侧部装配场景，承担侧部附属部件的定位、承载与连接作用，在整车装配体系里属于车身覆盖件与主车架之间的衔接结构件。从实际装车用途来看，它一端通过螺栓孔与车架侧部的预留安装点刚性连接，另一端的弯折卡位结构用来固定侧盖、线束护板或者小型附属装饰件，避免车辆行驶过程中侧部部件出现晃动、移位甚至脱落的问题，同时在车辆倾倒时能提供一定的侧向支撑缓冲，分散侧部冲击载荷，减少核心车架与外观覆盖件的损伤。

　　从功能特性上看，该支架采用弯折钣金结构设计，整体为一体化冲压成型，没有额外的焊接拼接点位，避免了焊接应力带来的结构变形与强度短板。支架上预留的两个安装孔位分别对应不同的连接需求，靠近弯折端的沉头孔用于与车架的固定连接，沉头设计可以保证螺栓安装后端面与支架表面齐平，不会突出干涉外侧覆盖件的装配；中部的通孔用于附属部件的定位销穿过，保证装配时的对位精度，减少装配调整的工作量。支架的三个延展臂分别对应不同方向的支撑需求，长条形的水平延展面用来承托侧护板的下沿，提供均匀的支撑力避免护板长期受力出现开裂；带翻边的竖直臂用来贴合车架的立面，增大接触面积降低连接点的压强，防止长期震动下连接点出现松动；末端的弧形弯折结构刚好贴合车架圆管的外轮廓，装配时可以直接卡入定位，不需要额外的工装夹持就能完成预固定，大幅提升产线装配的效率。

　　设计思路上，这款支架充分考虑了摩托车型的使用工况，首先在结构上做了等强度优化，不同部位的板材厚度根据受力大小做了差异化处理，受力集中的弯折连接处保留了足够的折弯圆角，避免应力集中导致的疲劳断裂，而受力较小的延展部位则适当收窄板材宽度，在保证结构强度的前提下尽可能降低零件自重，符合摩托车轻量化的设计趋势。其次在安装边界的设计上，所有的安装点位公差都控制在±0.1mm范围内，与车架安装点的匹配度经过多轮实车试装验证，既不会因为公差过小导致装配困难，也不会因为公差过大出现装配间隙不均匀、部件晃动的问题。支架的边缘都做了钝化翻边处理，没有尖锐的毛刺棱角，一方面避免装配过程中划伤操作人员的手部，另一方面也防止长期震动下边缘割破侧部的线束护套，引发电路故障。

　　从外形尺寸来看，该支架整体长度控制在180mm左右，宽度在65mm上下，整体厚度为2.5mm的冷轧钢板材质，安装后突出车架立面的高度不超过20mm，不会超出车身侧部的整体轮廓，避免影响车辆的通过性与外观整体性。安装时只需要两颗M6的螺栓就能完成固定，不需要额外的焊接或者铆接工序，售后维修时拆卸更换也十分便捷，不需要拆解周边大量的附属部件，只需要松开固定螺栓就能取下支架，大幅降低后期维护的时间成本。在实际使用中，这款支架的表面做了电泳防锈处理，可以适应雨天骑行、泥泞路段行驶等复杂工况，不会因为长期接触水汽、泥污出现锈蚀失效的问题，使用寿命可以覆盖整车的全使用周期，不需要中途单独更换。
