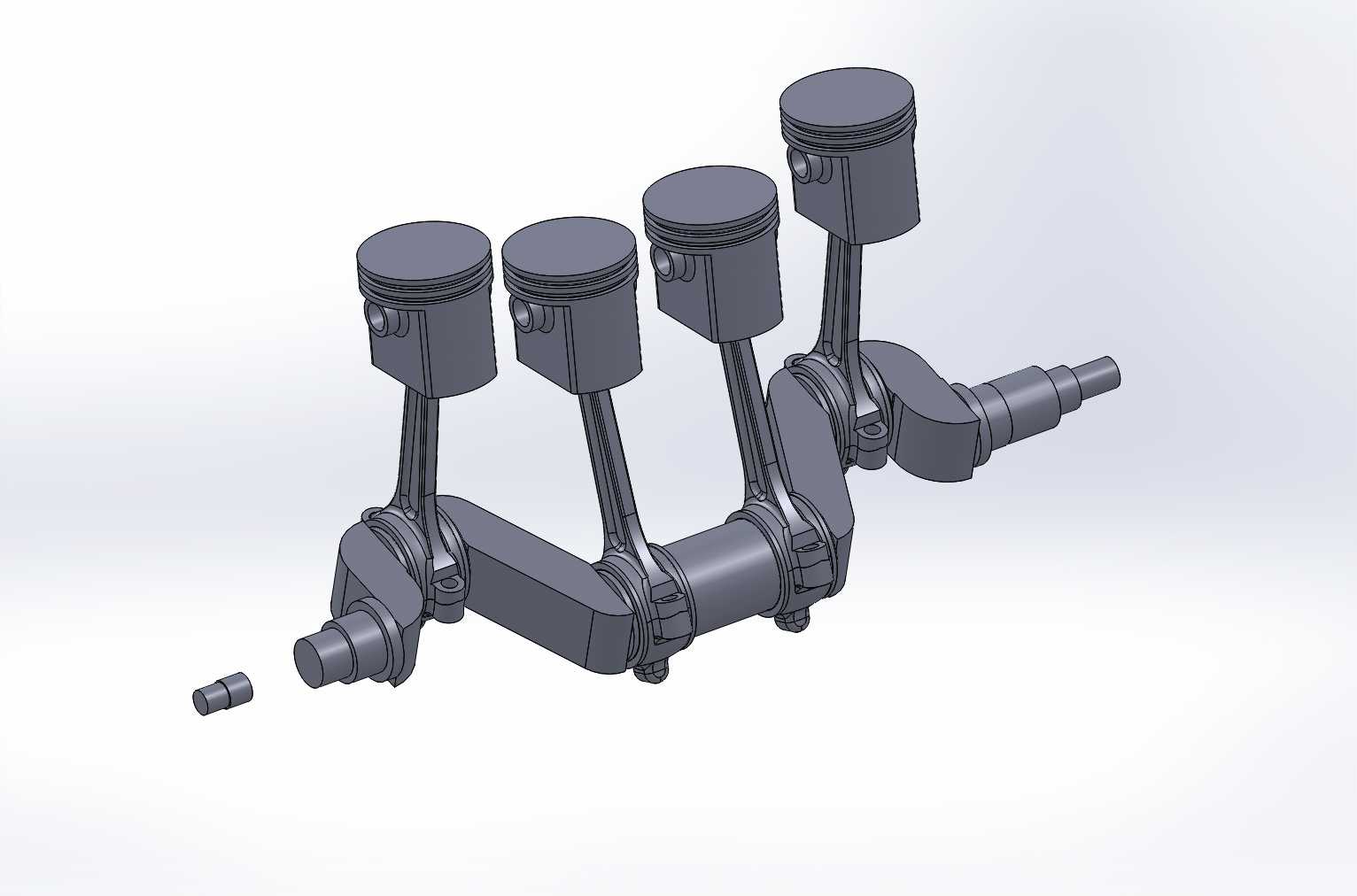

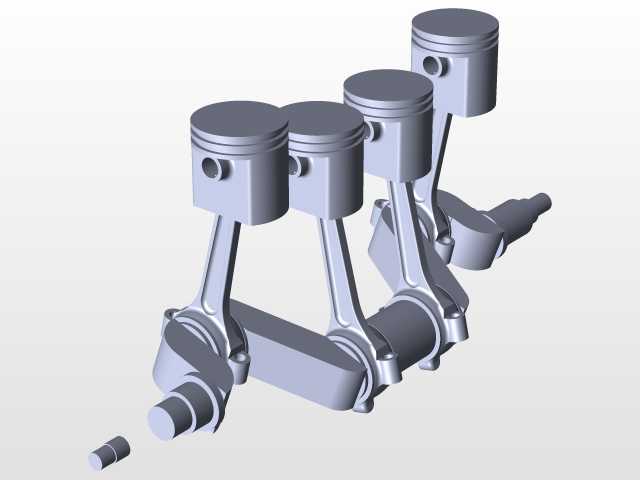

直列四缸发动机曲柄连杆活塞组结构

　　这套直列四缸曲柄连杆活塞组件，是往复式内燃机动力转换的核心执行结构，日常在乘用车动力总成、小型通用发电机组、农用机械动力单元中都能见到这类结构的身影，其核心作用是把活塞承受的燃气爆发压力通过连杆传递给曲轴，将活塞的往复直线运动转化为曲轴的旋转扭矩，向外输出动力的同时驱动配气机构、机油泵、水泵等发动机附属系统工作。从结构设计逻辑来看，四缸机型采用1-3-4-2的发火间隔布置，四个曲拐的平面夹角互为180度，能保证相邻发火缸的曲拐位置错开，平衡二阶往复惯性力，相比三缸、单缸结构运转平顺性有明显提升，不需要额外加装大体积平衡轴就能满足多数民用动力设备的振动控制要求。设计时首先要确定的是曲柄半径，这个参数直接决定活塞行程，

　　行程与缸径的比值会直接影响发动机的扭矩输出特性，长行程机型低速扭矩更强，适合载重设备使用，短行程机型高转响应更快，适配乘用车辆的动力需求。连杆采用小头穿活塞销、大头分轴瓦抱合曲轴连杆轴颈的结构，小头内部压装青铜衬套来降低活塞销的磨损，大头的剖分面采用斜切口设计，方便装配时从气缸体内穿入安装，轴瓦表面的减摩合金层能在压力润滑状态下形成稳定油膜，避免金属直接接触出现干磨。活塞部分采用三道环槽设计，上面两道为气环，负责密封燃烧室的高压燃气，第三道为油环，负责刮除气缸壁上多余的机油，避免机油窜入燃烧室参与燃烧，活塞顶部的凹坑形状是匹配燃烧室形状设计的，能引导进气涡流形成，提升油气混合的均匀度，优化燃烧效率。安装边界上，

　　曲轴的前后端分别预留了正时机构安装位、飞轮连接法兰以及前端轮系的安装轴颈，主轴颈的直径、各缸的中心距需要和缸体的主轴承座孔尺寸完全匹配，活塞销的直径、连杆大头的宽度也要和对应缸体、活塞的安装尺寸对应，装配时需要注意活塞的朝前标记、连杆的安装方向，避免装反导致配气相位错乱、运动干涉。实际工程应用中，这类结构的设计需要反复校核曲轴的疲劳强度，尤其是曲拐过渡圆角处的应力集中问题，通常会采用圆角滚压工艺提升表面残余压应力，避免长期交变载荷下出现曲轴断裂故障，活塞的热膨胀量也需要在设计时提前预留配合间隙，避免热机状态下活塞在气缸内卡滞，连杆的螺栓需要按照规定扭矩和转角拧紧，保证大头结合面的压紧力足够，避免工作中出现连杆螺栓断裂引发的捣缸故障。
