端面啮合式轴齿轮传动零件结构设计

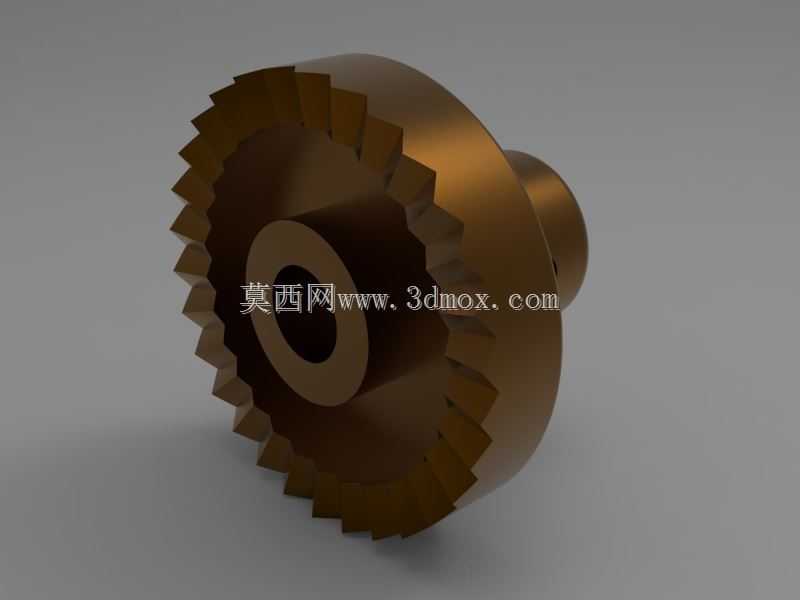

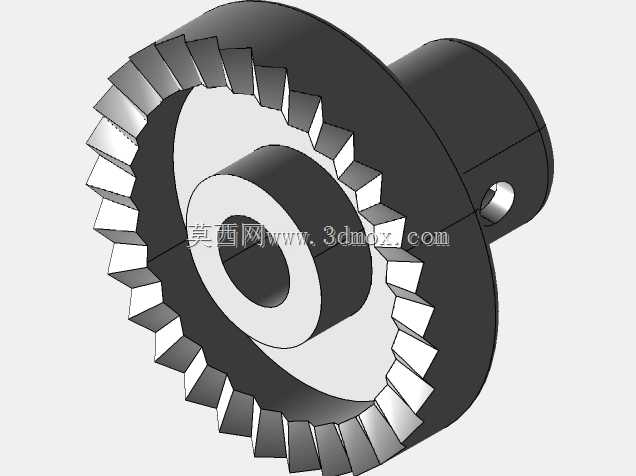

　　在中小功率轴向动力传递的工况场景里，这类端面啮合轴齿轮的应用覆盖范围极广，从轻工包装设备的间歇分度机构，到小型农用机具的动力输出端，再到自动化生产线的工位转位传动单元，都能见到这类零件的实际应用。区别于常规圆柱直齿、斜齿齿轮的平行轴传动逻辑，这类轴齿轮将啮合齿形布置在轴端的法兰盘面上，动力输入输出沿零件轴向完成，不需要额外改变传动方向，能大幅压缩传动组件的整体轴向安装空间，对于布局紧凑、动力传递路径短的设备结构来说，这类结构的适配性远高于常规平行轴齿轮组。

　　从实际功能特性来看，这类轴齿轮的齿形为端面直齿结构，啮合过程中齿面接触为面接触，相比棘轮棘爪的间歇传动结构，它的传动冲击更小，传动过程中没有回程间隙，能保证固定传动比下的动力稳定输出，在需要频繁正反转切换的传动工位上，这类结构不会出现常规齿轮啮合的侧隙累积误差，能有效提升工位动作的重复定位精度。零件集成了轴段与齿盘的一体化结构，不需要额外做齿盘与传动轴的键连接装配，减少了装配环节的公差累积，同时也避免了键连接在长期交变载荷下出现的键槽磨损、轴毂松动等常见故障，能提升传动组件的整体使用寿命。

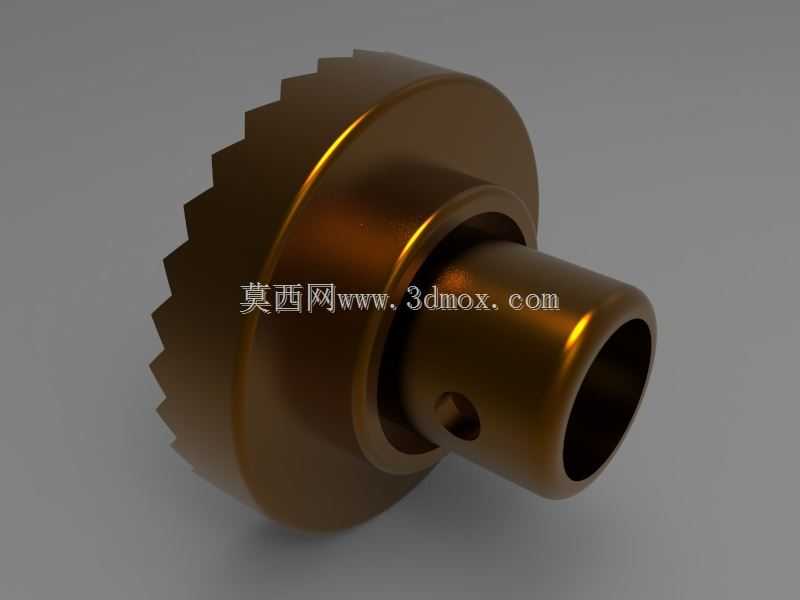

　　设计这类零件的时候，首先要匹配安装边界的尺寸约束：轴段部分的外径需要适配配套的滚动轴承内圈尺寸，轴段上预留的径向孔是用于安装锁紧顶丝，装配时顶丝抵紧配套传动轴的定位槽，就能限制零件的轴向窜动与周向转动，不需要额外加工轴肩或者卡簧槽来做轴向定位，简化了配套轴的加工工序。齿盘部分的外径要根据传动扭矩的大小核算，齿高参数不能超出安装腔的内部间隙，避免齿顶与安装腔内壁发生运动干涉；齿形的分度要保证均匀，单齿的齿厚需要根据传递的额定扭矩做强度校核，齿根位置要做圆角过渡，避免长期受交变载荷出现应力集中导致的断齿问题。

　　实际选型应用的时候，要注意这类轴齿轮的啮合配对要求，配对的另一齿盘需要和它保持完全一致的齿形参数、分度角度，装配时两个齿盘的贴合面要保证端面跳动公差控制在合理范围内，否则会出现啮合过程中齿面局部受力过大，导致齿面异常磨损、传动噪音增大的问题。轴段部分的表面粗糙度要满足轴承安装的要求，装配前要去除轴端、齿顶的加工毛刺，避免装配过程中毛刺脱落进入轴承滚道或者啮合齿面，造成零件的早期磨损。这类一体化结构的轴齿轮，相比分体式装配的齿盘加轴的结构，零件的整体同轴度更容易保证，加工时一次装夹就能完成轴段外圆、端面齿形、中心孔的全部加工工序，能有效控制加工环节的形位公差，减少后续装配的调整工作量。

　　在一些需要轴向离合的传动场景里，这类端面齿结构还可以通过轴向移动其中一个齿盘，实现动力的接合与断开，相比摩擦片式离合器，它的传动没有滑差，接合状态下能实现1:1的动力传递，不存在摩擦片磨损后需要调整间隙的维护需求，适合用在传动扭矩不大、离合动作不频繁的小型设备上。设计时还要考虑齿面的受力方向，端面齿的齿侧角度要匹配传动时的受力方向，保证啮合过程中齿面不会出现轴向分力过大导致的齿盘自动脱开问题，必要时可以在齿盘背部加装复位弹簧，保证啮合状态下两个齿盘始终保持紧密贴合，避免传动过程中出现跳齿、打齿的故障。
