多接口集成式流体管路连接接头结构

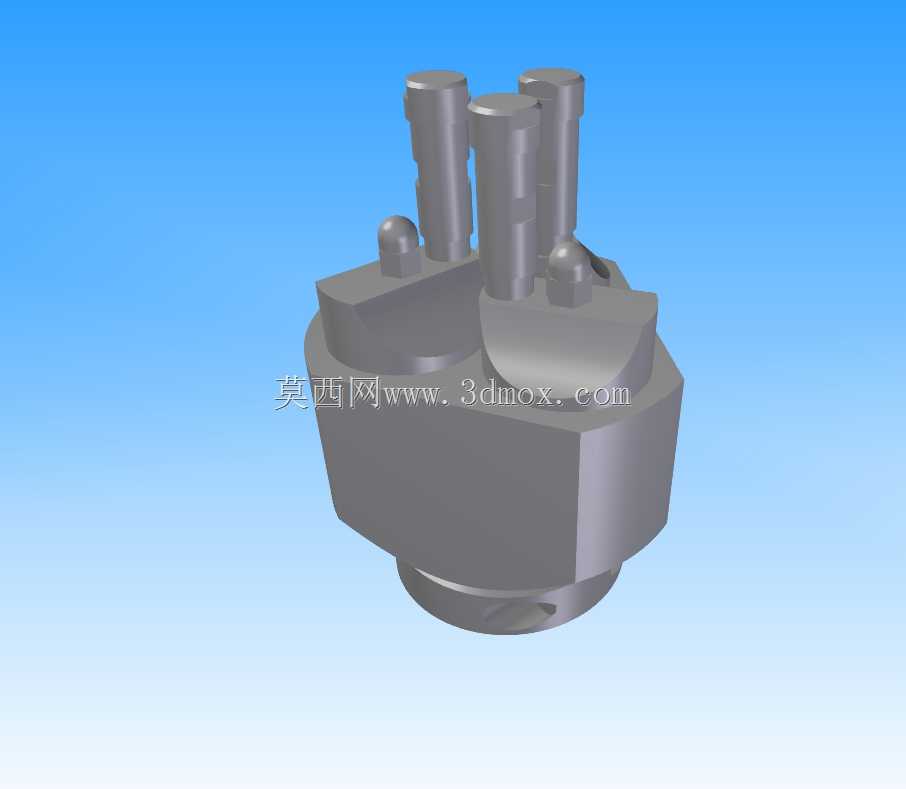

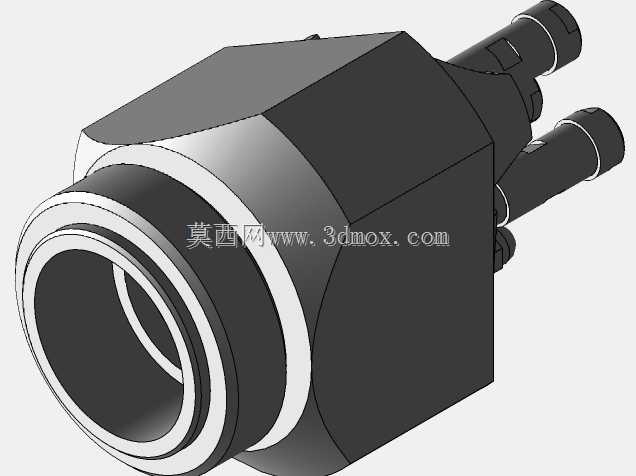

　　在流体输送系统的管路布设场景里，这类多接口集成式接头是管路节点处的核心连接部件，日常在液压动力回路、气动控制管线、低压流体输送管路的分支节点处都能见到它的应用，它替代了传统多个单通接头拼接的布设方式，能在有限的安装空间内完成单路输入、多路输出的流体分流作业，减少管路拼接点的泄漏风险，同时压缩管路组件的整体占用空间。从实际使用场景来看，这类接头常被用在设备内部的流体分配节点，比如小型液压站的输出端、气动控制箱的气源分配位、小型流体实验装置的管路分流处，它不需要额外加装转接块，自身就集成了多个输出接口，能直接对接不同管径的外接管路，减少装配时的零件数量，降低现场装配的复杂度。从结构设计的角度看，这个接头的主体采用下部六角柱体的结构，

　　是为了适配常规扳手的夹持作业，安装拧紧时可以直接用标准开口扳手或者套筒卡住六角面施加扭矩，不需要设计额外的夹持位，兼顾了加工便利性和装配实用性。下部的外螺纹段是主接入端，用来和主路管路的内螺纹接口对接，螺纹规格匹配常规低压流体管路的通用标准，安装时在螺纹处缠绕密封带或者加装密封垫圈就能实现端面和螺纹的双重密封，能承受常规工况下的流体压力，不会出现渗漏问题。上部伸出的三个柱状接口是流体输出端，每个接口的内径根据对应支路的流量需求做了匹配设计，接口外壁做了阶梯卡位结构，用来对接快插式管路或者卡套式接头，装配时直接把外接管路推入接口就能靠卡位结构锁紧，不需要额外做螺纹连接，能提升现场装配的效率，也方便后期维护时的管路拆装。接口旁的两个小型凸台是定位限位结构，当接头安装在设备面板或者安装座上时，这两个凸台会卡入安装座对应的定位槽内，避免接头在管路插拔或者设备运行振动时出现跟转，保证连接位置的稳定性，不会因为长期振动导致螺纹松动出现泄漏。整个零件的外形轮廓做了圆角过渡处理，没有尖锐的棱角，一方面是加工时铣削工序能减少应力集中，提升零件的结构强度，长期受流体压力冲击不会出现应力开裂的问题，另一方面装配作业时也不会划伤操作人员的手部，符合机械零件的安全设计要求。从安装边界来看，这类接头的下部螺纹段长度是根据常规安装面板的厚度设计的，穿过安装面板后用锁紧螺母就能完成固定，不需要预留过多的安装空间，上部三个输出接口的间距做了合理排布，

　　相邻接口之间预留了足够的操作空间，外接管路时扳手或者手的操作空间充足，不会出现相邻接口干涉导致管路装不上的问题。设计这类零件的时候，首先要根据实际工况的流体压力、流量参数确定主体的壁厚和接口通径，壁厚要满足耐压要求，不能因为压力过高出现壳体破裂，接口通径要匹配各支路的流量需求，避免通径过小导致流体阻力过大影响输送效率；其次要考虑加工的工艺性，主体结构尽量采用车削和铣削就能完成的结构，减少复杂的加工工序，降低零件的加工成本，六角主体和下部螺纹可以通过一次车削成型，上部的接口和凸台通过三轴铣削就能加工完成，不需要多轴设备，普通的数控车床和铣床就能完成加工，适合批量生产。另外密封结构的设计也很关键，主接入端的螺纹和端面要保证加工的同轴度，

　　这样安装后密封垫圈能均匀受压，实现可靠密封，上部的快插接口的卡位槽尺寸要和通用快插接头的标准尺寸匹配，保证市面上常规的快插管路都能直接对接，不需要定制专用接头，提升零件的通用互换性。在实际选型应用的时候，要先确认主路的流体类型、工作压力、工作温度，选择对应材质的接头，比如普通气动回路可以用铝合金材质降低重量，液压回路可以用钢制件提升耐压能力，腐蚀性流体场景可以选用不锈钢材质提升耐腐蚀性，同时要核对各支路接口的通径是否匹配外接管路的管径，避免出现接口不匹配无法装配的问题。这类集成式接头相比传统的多个接头拼接的结构，最大的优势是减少了连接点的数量，传统的分流结构需要一个主接头加一个分流块再加多个输出接头，连接点多意味着泄漏风险点多，而集成式接头把这些结构整合为一个整体，只有主路一个连接点和上部几个输出连接点，泄漏风险大幅降低，同时整体体积更小，在设备内部空间紧凑的场景下，这种结构的优势会更加明显，能有效压缩管路系统的占用空间，给设备内部的其他组件留出更多的布设空间。
