DN40主轴鼻端工具夹头与查克组件

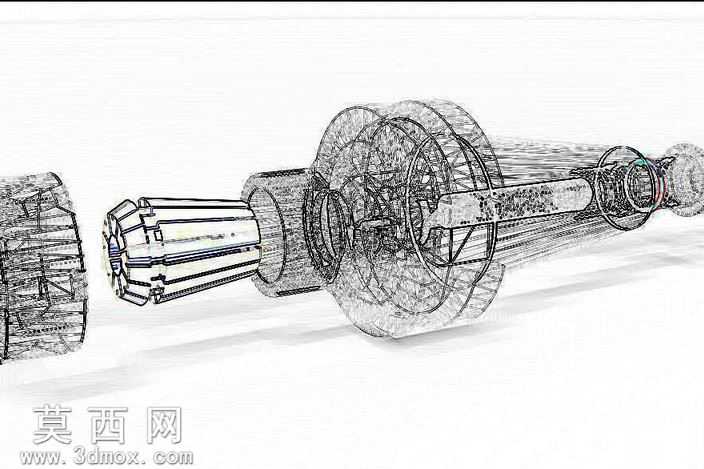

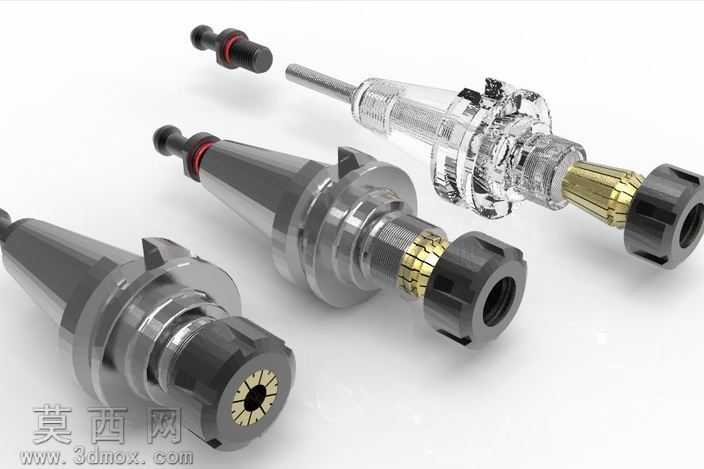

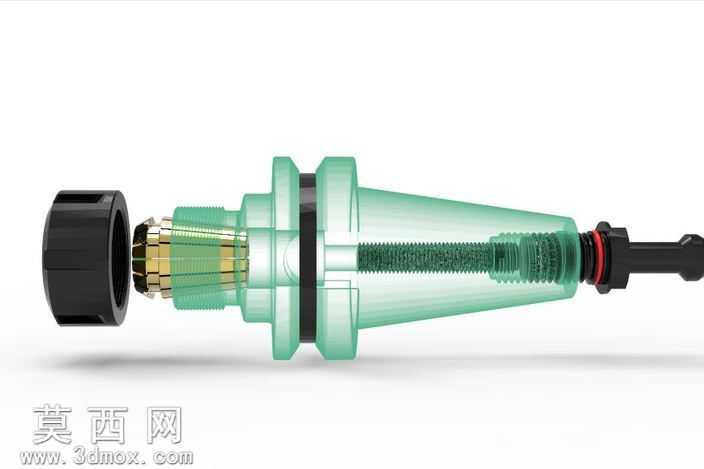

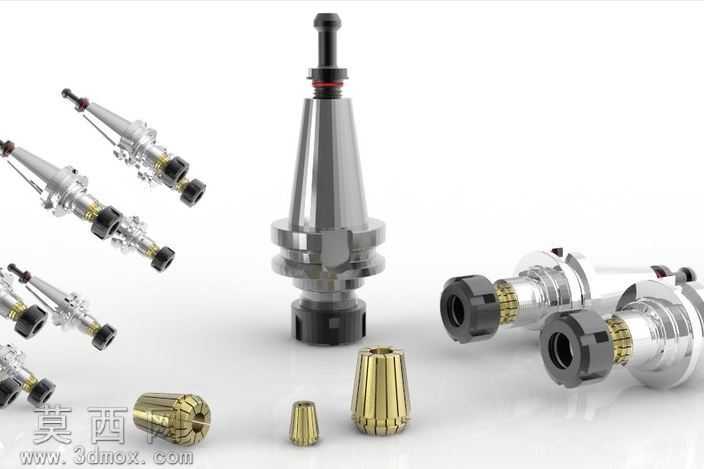

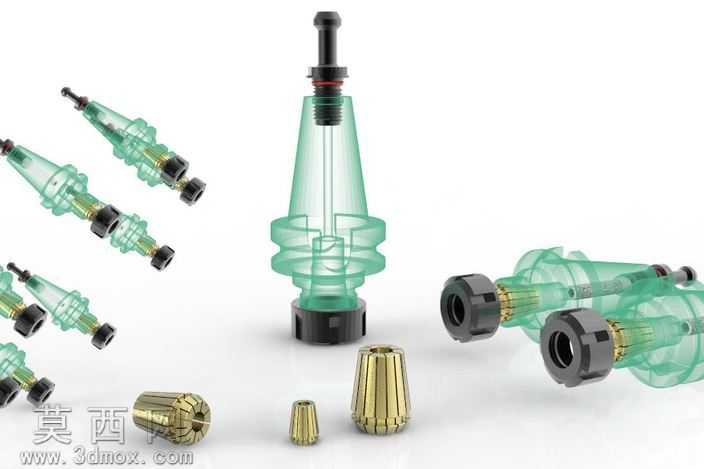

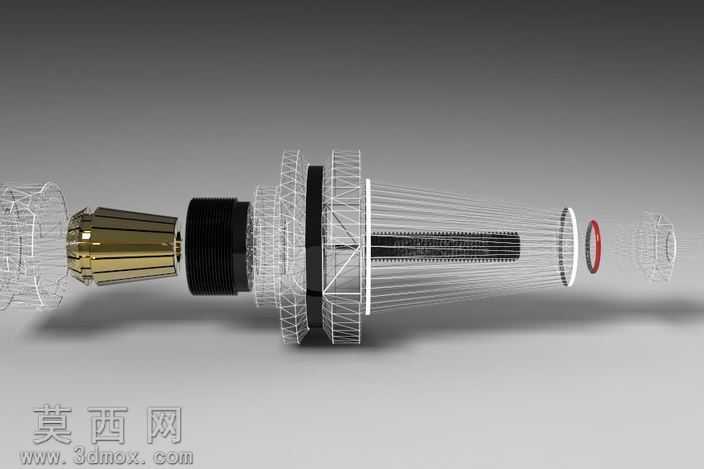

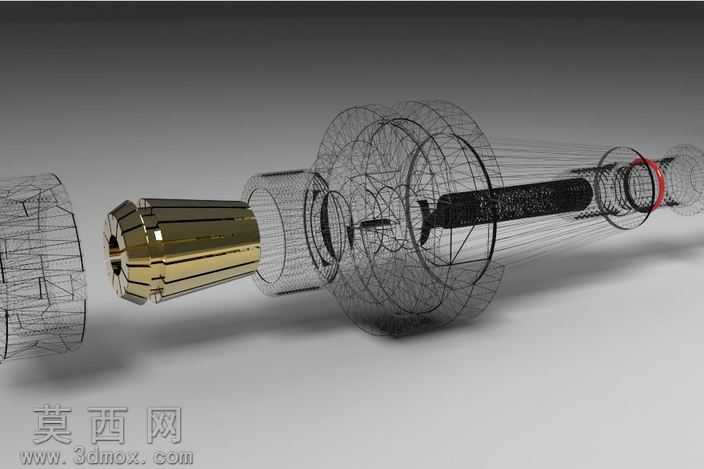

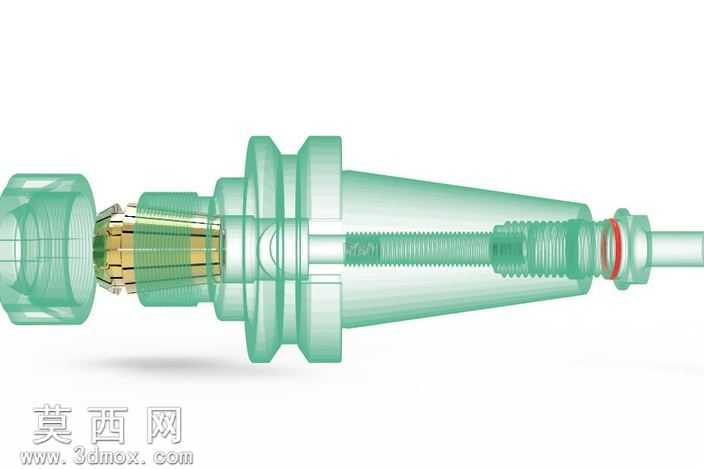

本套模型为适配三菱丽伟数控铣床的DN40规格主轴鼻端工具夹头与查克系统，建模过程严格遵循实际加工装配尺寸，完整还原了整套夹紧系统的全部结构细节。建模阶段首先从主轴内部锥面的基准线绘制入手，精准匹配DN40规格主轴的锥度参数，依次构建拉螺柱、夹头本体、锁紧螺母、内部走线腔体等核心部件，所有螺纹、卡槽、定位面的尺寸均按照机械加工标准设定，保证各部件间的装配公差符合实际使用要求，可直接用于装配干涉校验、运动仿真模拟等工程场景。模型采用实体建模与线框展示结合的呈现方式，既保留了金属部件的实体质感，也通过半透明线框效果清晰展示了内部的装配关系，能够直观呈现夹头收紧时的动作逻辑：拉螺柱受主轴后端拉力作用向后位移，带动夹头本体沿锥面滑动，迫使夹头的弹性瓣片向内收缩，从而牢牢锁紧刀具柄部，整套动作的行程、限位结构都在模型中做了精准还原。材质渲染上，夹头的弹性瓣片部分采用镀钛金色金属材质，还原了实际高精度弹性筒夹的表面处理工艺，金属表面做了细微的拉丝纹理与反光调整，呈现出硬质合金部件的厚重质感；主轴壳体、拉螺柱、锁紧螺母等部件采用调质钢的哑光金属材质，区分不同部件的功能属性，线框部分采用半透灰色材质，既不遮挡实体结构，又能清晰展示内部的零件排布与装配层级。设计过程中重点考量了夹头的夹紧力传递路径，对夹头瓣片的开槽角度、壁厚做了符合力学性能的结构设计，既保证足够的夹紧刚性，又兼顾弹性瓣片的形变寿命，同时预留了内部走线的通道空间，适配带内冷功能的刀具安装需求，整套模型结构完整，细节详实，可作为数控铣床主轴夹具设计、教学演示、结构参考的优质素材。
