三槽V型三角皮带轮结构设计模型

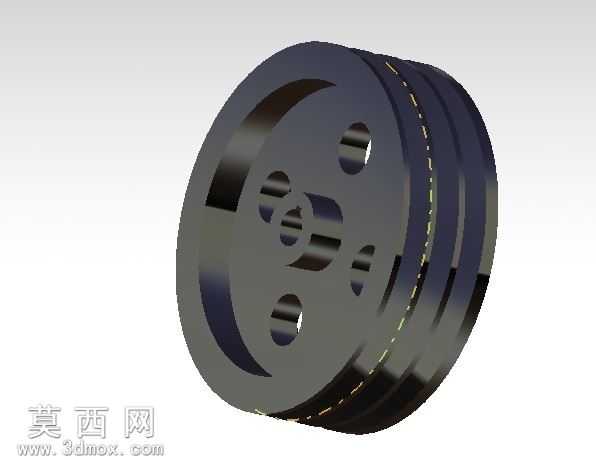

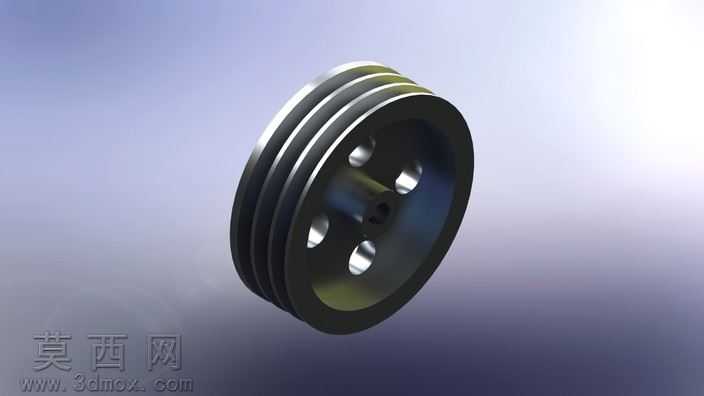

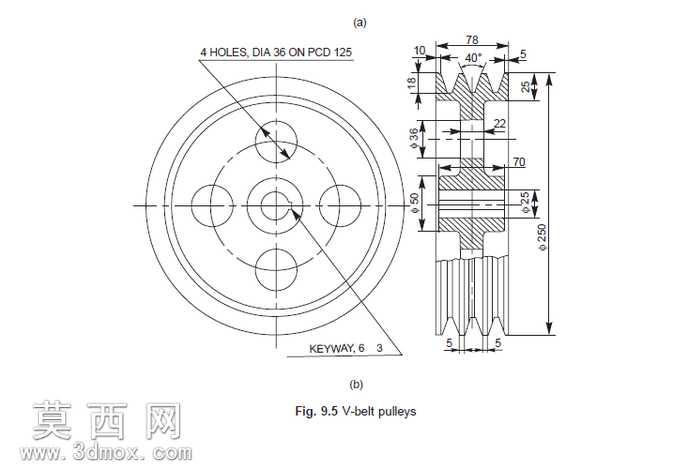

本模型为三槽V型三角皮带轮，是带传动系统中核心的动力传递零部件，整体采用三维参数化建模方式完成全结构设计，建模过程严格遵循机械设计手册中V带轮的规范尺寸要求，还原了实物的全部结构特征。模型整体为圆盘式对称结构，外圈开设三道等距分布的梯形V型带槽，槽型角度、槽深、槽间距均匹配标准V带的截面尺寸，可保证V带嵌入后与槽壁充分贴合，增大接触摩擦力，避免传动过程中出现打滑、跳带问题，保障动力传递的稳定性与效率。轮体中部设计为镂空辐板式结构，开设四个均匀分布的圆形减重孔，在保证轮体整体结构强度、抗扭刚度满足传动载荷要求的前提下，有效降低了轮体自身重量，减少传动过程中的转动惯量，降低运转时的动载荷与能耗，同时也节省了加工原材料，兼顾结构性能与制造成本。中心位置设计有标准安装轴孔，轴孔与轮毂部分做了加厚处理，可提升轮体与传动轴配合的接触面积，保证装配后连接牢靠，能够稳定传递额定扭矩，避免长期运转后出现轴孔磨损、轮体晃动的问题。模型完成全结构建模后，对各部件做了精细化的材质赋予，轮体主体采用铸铁材质参数，还原了金属零件的哑光金属质感，减重孔与轴孔的内壁做了机加工面的高光效果处理，区分出毛坯面与机加工面的视觉差异，渲染阶段采用柔和的侧方打光，清晰展现带槽的轮廓结构、轮体的曲面过渡与细节特征，整体结构无冗余特征，各部分尺寸比例协调，可直接用于传动系统的装配模拟、运动仿真，也可作为机械设计教学、带传动结构认知的参考素材，适配多类三维设计软件的使用需求。
