魏德米勒MK3/12接线端子排结构设计

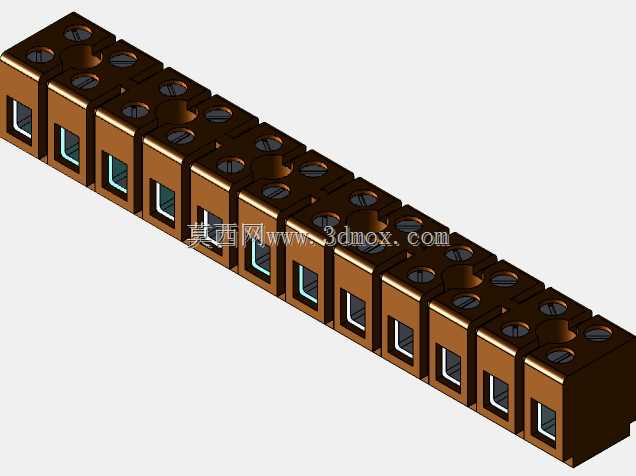

　　在低压配电、工业控制柜、自动化设备布线场景中，接线端子排是实现多回路导线有序接驳、分线、固定的核心基础元件，本次呈现的魏德米勒MK3/12型端子排，是12位组合式接线结构，适配多组导线的集中接线需求，在设备出厂布线、现场改造接线、柜内线路整理作业中应用广泛。从实际使用场景来看，这类端子排常安装在控制柜内的DIN导轨上，也可通过底部固定结构直接锁装在安装板上，单组12位的设计刚好适配单回路多分支或者多回路同规格导线的接驳需求，比如PLC输入输出端子的中转接线、电机控制回路的分线、传感器供电线路的集中转接，都能用到这类结构的端子。从功能特性上看，每一位端子都采用独立的绝缘隔舱设计，相邻接线位之间有凸起的绝缘挡墙，

　　避免接线过程中导线毛刺外露造成的相间短路，顶部的两个螺丝孔分别对应导线压紧螺丝和端子自身固定/跨接的安装位，接线时将剥好的导线插入端子侧方的接线孔，拧紧顶部的压紧螺丝即可完成导线固定，侧方的透明标识槽可以插入线号标签，方便后期运维时快速识别线路走向。设计思路上，这款端子排采用模块化拼接的基础逻辑，单节端子的卡扣结构可以实现多节组合，本次的12位结构是预拼接完成的标准长度单元，外壳采用棕色绝缘阻燃工程塑料，具备足够的介电强度，能耐受常规工业场景的电压等级，内部导电件采用铜质镀镍结构，降低接触电阻的同时提升抗氧化能力，避免长期使用后出现接触不良、发热烧蚀的问题。从安装边界来看，整排端子的长度适配12位接线位的排布间距，

　　宽度方向单节端子的尺寸符合通用接线端子的安装模数，安装时预留的侧边操作空间需要满足螺丝拧紧工具的操作半径，高度方向要保证顶部螺丝操作时不会和柜内其他元件产生干涉，接线孔的尺寸适配对应线径的硬线或者冷压端头处理后的软线，压紧螺丝的扭矩符合常规电工接线的操作要求，不需要特殊工具就能完成接线作业。在实际选型应用中，这类端子排需要匹配导线的额定载流量来选择对应规格，MK3系列的额定参数适配常规控制回路的电流等级，12位的排布可以减少零散端子拼接的工作量，整排安装的一致性更好，柜内布线的整齐度更高，相比零散拼接的端子，预组合的整排端子在批量安装时能节省大量的排布对齐时间，绝缘挡墙的高度设计刚好覆盖导线接入后的裸露部分，

　　即使在震动较大的设备场景中，也能避免导线移位造成的短路风险。另外端子侧方的标识槽采用嵌入式设计，标签插入后不会因为柜内气流、震动脱落，长期使用后标识依然清晰可辨，底部的导轨卡扣结构可以快速卡装在标准导轨上，拆卸时只需要撬动卡扣就能取下，方便后期回路调整时的端子增减作业。在三维建模过程中，这类端子的结构需要重点还原每一位接线腔的内部尺寸、螺丝孔的位置、绝缘挡墙的高度、卡扣的结构细节，确保模型导入装配体后，能准确模拟安装状态，检查和周边元件的干涉情况，为柜内布线的空间规划提供准确的参考依据，同时导电件的位置还原也能帮助电气设计人员验证接线后的安全距离，确保设计方案符合电气安全规范的要求。
