黑格ESC425接触器三维结构设计

　　这款接触器的三维结构还原，完全围绕工业现场的实际安装与使用需求展开，没有多余的装饰性设计，每一处结构都对应实际生产中的功能要求。从日常的低压配电场景来看，这类元件大量应用在工厂生产线的电机控制回路、楼宇配电的动力分合回路、自动化设备的负载通断单元中，是配电与控制系统里承担小到中型负载通断的核心执行元件，日常选型中除了电气参数，结构适配性往往是决定安装效率的关键。

　　设计过程中首先考虑的是导轨安装的适配性，底部的卡扣结构完全匹配标准35mmDIN导轨的安装尺寸，卡扣的弹性行程、卡接后的锁紧间隙都做了对应还原，安装时只需将元件上部卡在导轨上沿，下部卡扣按压后即可卡入导轨，拆卸时用螺丝刀撬动卡扣解锁即可取下，完全符合现场电工的操作习惯，不会出现安装干涉或者卡接过松导致元件滑落的问题。整体外形的宽度、高度、深度尺寸都参考了同规格主流接触器的安装边界，相邻元件并排安装时的间隙预留、接线端子的操作空间都做了对应考量，上部的接线端子排布间距符合常规压线端子的操作要求，不管是用叉形端子还是针形冷压头，都有足够的空间完成压线操作，不会出现端子间距过小导致螺丝刀操作剐蹭相邻端子的问题。

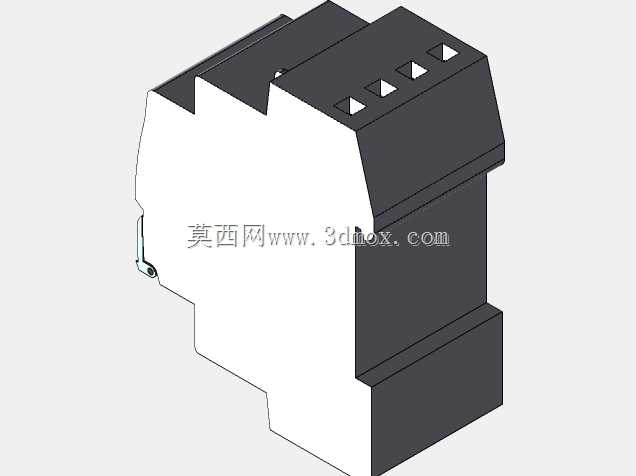

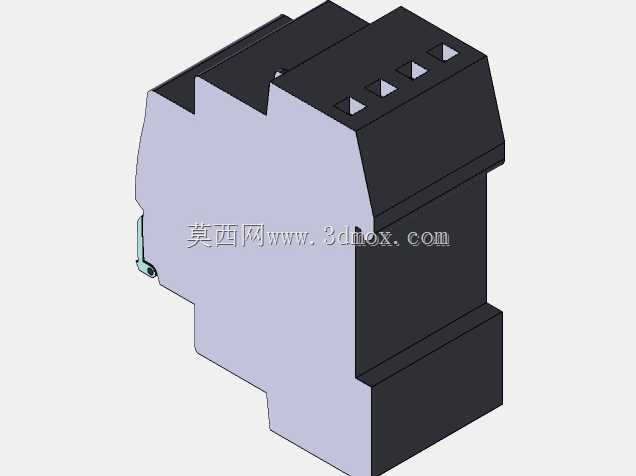

　　从功能结构来看，上部的四个接线位对应主回路的进出线接线端，端子的沉台深度、螺丝的下压行程都做了结构还原，能直观看到压线时导线的容纳空间，侧面的辅助触点安装位预留了标准扩展接口，后期需要加装辅助触点、延时头这类附件时，不需要额外改动安装位置，直接卡装即可匹配。外壳的分模线、散热槽的位置都按照实际产品的结构做了还原，侧面的散热凹槽既可以增加外壳的散热面积，降低长时间带载工作时的内部温升，也能加强外壳的结构强度，避免安装受力时出现外壳变形。

　　在三维建模的细节处理上，外壳的圆角过渡、卡扣的倒角、接线端子的标识位都做了精准还原，没有出现结构干涉的问题，不管是用来做电气柜的三维布局布线，还是做教学演示的结构拆解模型，都能直接复用。做电气柜布局设计时，可以直接把这个模型导入装配环境，核对柜内的安装空间、走线距离，提前排查相邻元件的干涉问题，避免实际安装时出现元件装不下、接线空间不足的问题；做元件选型对比时，也能通过三维结构直观判断安装尺寸是否适配现有柜内的导轨排布，不需要反复核对二维图纸的尺寸标注，减少选型出错的概率。

　　另外，模型的结构拆分完全对应实际产品的装配逻辑，外壳上下盖的卡扣配合、内部铁芯与线圈的安装空间预留、触点组件的排布位置都能通过剖面查看清晰呈现，对于刚接触低压电器设计的从业者来说，也能通过这个模型直观理解接触器的外部结构与安装逻辑，不用拆解实物就能掌握各个结构的作用。在实际工程应用中，这类精准的三维元件模型能大幅提升电气设计的效率，从前期的柜内布局到后期的布线模拟，都能提供更直观的参考，避免二维设计中容易出现的空间错配问题。
