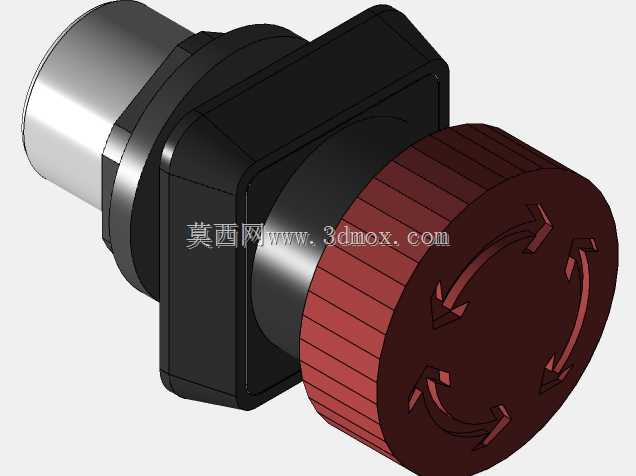

RAFIX16型旋转复位式急停操作按钮

　　在各类工业设备的操作回路设计里，急停按钮是最后一道安全防护触发元件，这款RAFIX16规格的急停按钮，适配16mm标准面板安装开孔，是紧凑型控制回路里常用的安全操作部件，常见于小型自动化操作台、便携式控制盒、紧凑型设备操作面板这类安装空间受限的场景，区别于常规22mm开孔的大规格急停控件，它的整体径向尺寸更紧凑，不会占用过多面板排布空间，能在有限的操作面上和选择开关、指示灯、普通启动按钮完成密集排布。从实际功能来看，这款按钮采用按压触发、旋转复位的经典急停逻辑，操作时向下按压红色蘑菇头即可触发常闭触点断开，切断设备控制回路的动力供给，触发后蘑菇头会保持在锁定位置，避免振动或者误碰导致回路意外复位，需要恢复设备运行时，

　　只需按照蘑菇头表面标注的箭头方向旋转一定角度，锁定机构即可脱开，按钮自动回弹至初始待触发状态，这种机械锁定结构经过多代迭代，触发行程、按压力度都经过适配工业场景的调校，既不会因为按压力度过小导致日常操作误触发，也不会因为触发阻力过大在紧急状况下无法快速按动。从结构设计思路来看，这款按钮采用分体式装配逻辑，前端的操作头和后端的触点模块可以拆分安装，安装时先将前端操作头穿过面板开好的安装孔，从面板背面旋紧固定螺母即可完成操作头的固定，之后再将触点模块卡接在操作头尾部，这种设计一方面降低了面板安装时的操作难度，不需要在狭小的面板背面拧动多颗固定螺丝，另一方面也方便后期维护时更换触点模块，不需要拆解整个面板的布线就能完成触点损耗后的替换。

　　外形尺寸上，这款按钮的安装基座为方形结构，对角尺寸适配16mm开孔的安装间隙，前端蘑菇头的直径比操作基座更大，表面做了周向的防滑齿纹设计，即使操作人员佩戴劳保手套，也能顺利完成旋转复位的操作，不会因为表面打滑导致复位操作失败；蘑菇头表面模压的旋转方向箭头，不需要额外粘贴标识，长期使用也不会出现标识磨损脱落的问题，符合工业控件长期耐用性的要求。安装边界方面，这款按钮对面板厚度有一定的适配范围，常规1-5mm厚度的金属面板、工程塑料面板都可以可靠固定，固定螺母带有防松齿结构，在设备长期振动的工况下也不会出现螺母松动、按钮移位的问题；尾部的触点模块接线端采用螺钉压接结构，适配0.5-1.5平方的多股控制线缆，

　　压接后线缆拉脱力符合低压控件的相关要求，不会因为设备运行中的振动出现接线松脱、回路接触不良的问题。在实际选型应用中，这类16mm规格的急停按钮常被用于小型输送线的旁侧控制盒、桌面型测试设备的操作面板、移动式操作 pendant 上，因为这类场景的操作面尺寸有限，无法排布大规格的22mm控件，同时又需要满足安全规范里急停按钮的触发行程、操作力、锁定可靠性的要求，这款按钮的结构参数刚好匹配这类场景的使用需求。从结构细节来看，按钮的操作头和基座之间采用多道密封圈结构，能够阻挡车间环境里的粉尘、切削液飞溅进入按钮内部，避免长期使用后内部机构进尘卡滞、触点氧化接触不良的问题，适配普通机加工车间、装配生产线的常规使用环境，不需要额外做防护套就能满足基础的IP防护要求。触发机构的传动件采用耐磨工程塑料材质，长期反复触发、复位的循环操作下，不会出现机构磨损导致的锁定失效、复位卡滞问题，机械寿命能够满足工业设备多年使用的循环操作需求，不需要频繁更换控件来维持设备的安全功能有效性。
