RAFIX16系列带钥匙键控开关结构

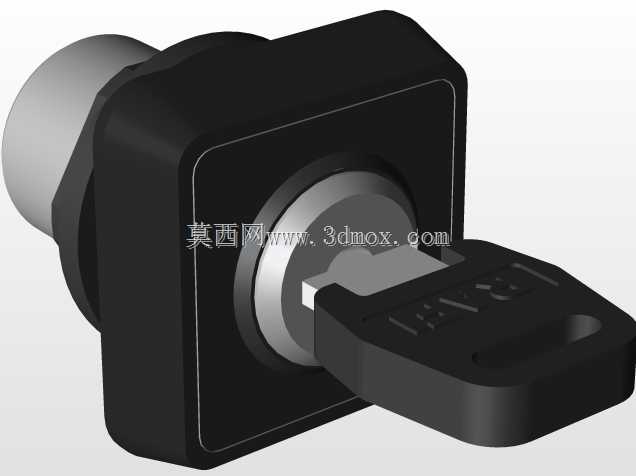

　　这款带钥匙操作的键控开关，常被部署在工业控制柜面板、机床操作站、自动化产线权限管控点位上，核心作用是通过物理钥匙的插拔与旋转，实现控制回路的权限隔离，避免非授权人员误触设备启停、模式切换等关键操作，在设备维护、工艺参数调整、紧急状态复位这类需要权限管控的场景中，是非常基础但可靠性要求极高的操作部件。从结构设计来看，这款开关采用方形安装基座搭配圆形操作头的组合形式，安装基座的方形轮廓可以在面板开孔后起到防转定位作用，避免开关在钥匙插拔、旋转操作时跟转松动，前端的圆形操作头适配标准16mm直径的面板开孔，这类开孔尺寸是工业控制领域小型操作件的通用规格，和同系列的按钮、指示灯开孔尺寸完全兼容，在做面板布局设计时可以统一开孔工艺，

　　减少加工工序。钥匙的插拔位带有明确的档位限位，从模型结构能看出，锁芯部分和基座内部的触点腔体做了分隔设计，前端的操作扭矩通过金属嵌件传递到后部的触点模块，不会因为长期旋转操作导致塑料基座磨损出现档位虚位，钥匙握持部分做了加宽的防滑造型，操作人员戴薄劳保手套也能顺利完成插拔、旋转动作，不会出现打滑脱手的情况。在安装边界上，这款开关的面板后部安装深度控制得比较紧凑，不会占用控制柜内部过多的走线空间，基座侧面预留了卡扣式的安装结构，不需要额外的固定螺母，从面板正面推入开孔后就能自动卡紧，相比传统螺纹紧固的开关，安装效率能提升不少，同时也避免了螺母紧固时扭矩过大导致塑料基座开裂的问题。接触模块部分采用模块化叠装设计，

　　可以根据实际控制回路的需求，搭配不同数量的常开、常闭触点组，不需要更换整个开关本体就能适配不同的控制逻辑，在做设备改型或者回路调整时，只需要增减触点模块就能完成适配，备件的通用化程度很高。从实际使用的工况适配来看，开关的操作头和面板贴合的位置做了一圈密封凸台，搭配安装时的密封垫圈，可以达到常规工业环境的防护等级，能够阻挡车间内的粉尘、少量飞溅的切削液进入开关内部，避免触点接触不良或者短路故障，钥匙的插拔寿命、旋转操作寿命都按照工业级控件的要求做了结构强化，锁芯的弹片结构采用耐磨金属材质，长期使用也不会出现钥匙卡滞、插拔不畅的问题。在做三维建模的时候，需要重点关注几个配合尺寸的公差：首先是面板开孔和开关安装座的配合公差，

　　要保证卡扣能顺利卡入同时不会出现过大的间隙，避免开关在面板上晃动；其次是锁芯旋转轴和基座轴孔的配合间隙，间隙过大会导致操作时钥匙晃量过大，档位手感模糊，间隙过小则容易出现旋转卡滞，尤其是在低温工况下塑料件收缩后容易出现操作不畅的问题；另外钥匙和锁芯的配合轮廓要完全匹配，保证钥匙插入后不会出现旷量，旋转时扭矩传递均匀。很多新手在做这类控件建模的时候，容易忽略安装后部的走线空间预留，把触点模块的尺寸做的过大，导致实际装配时和柜内的线槽、其他元件产生干涉，这款模型的结构就很好地控制了后部的外形尺寸，同时预留了接线端子的操作空间，接线时不需要额外挪动周边元件就能完成导线压接。在设备选型适配的时候，这类键控开关通常会和同系列的平头按钮、急停按钮、指示灯搭配使用，统一的安装尺寸、接近的外观风格可以让整个操作面板的视觉协调性更好，同时也能减少备件的种类，降低设备维护的备件库存压力。不同于普通的自复位按钮，这种带钥匙的开关具备位置保持功能，钥匙拔出后开关的档位会被锁定，不会因为外力碰撞或者误触改变状态，在一些需要长期保持运行或者停止状态的关键控制回路中，这种结构的可靠性远高于普通按钮加防护罩的方案，毕竟物理钥匙的权限管控是最直接有效的防误操作手段。
