120规格轴流风机防护网罩结构设计

　　在工业电控柜、通讯基站机柜、工业自动化设备的散热通风系统中，轴流风机的前端防护构件是兼顾通风效率与安全防护的关键部件，本次设计的120规格风机配套防护网罩，正是针对常规120mm边长标准轴流风机的安装场景开发的配套结构。日常设备运维中，外露的风机扇叶存在误触卷入线缆、杂物的风险，同时大颗粒灰尘、金属碎屑直接进入风机轴承区域会大幅缩短扇叶与轴承的使用寿命，这类网罩的核心作用就是在不明显增加风阻的前提下，构建物理防护屏障。

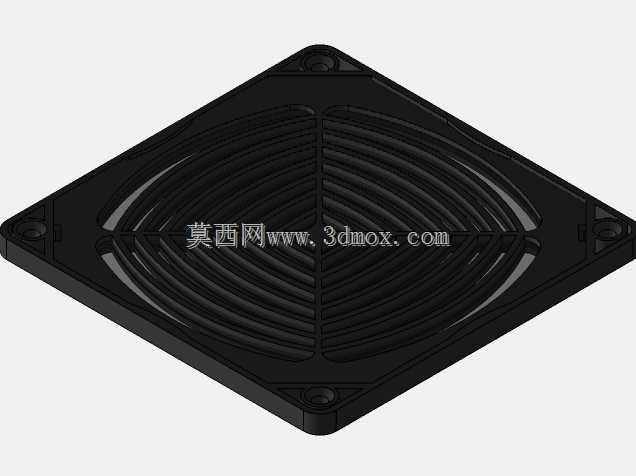

　　从结构设计思路来看，整个网罩采用正方形外轮廓设计，四个角位预留了与标准120风机安装孔位完全匹配的沉头安装位，安装时可直接与风机本体的安装螺柱对齐，无需额外制作转接支架，适配市面绝大多数同规格轴流风机的安装边界，安装后整体突出风机端面的厚度控制在8mm以内，不会额外占用机柜内部的走线空间，也不会和柜内相邻的电气元件产生安装干涉。网罩的格栅部分采用同心圆弧加中心对称加强筋的布局，中心区域设置十字形主加强筋，从中心向四个角位延伸，将整个网面分割为四个对称的扇形区域，每个区域内的弧形格栅条等间距排布，格栅条的间隙控制在6mm，既可以阻挡直径大于6mm的异物进入风机区域，满足电气设备外壳防接触的基本防护要求，又能保证气流通过时的阻力处于较低水平，不会因为加装网罩导致风机通风量出现明显衰减。

　　材质选择上适配注塑成型工艺，整体壁厚均匀控制在1.8mm，格栅条与外框的连接处做了R1.2的圆角过渡，避免注塑成型时出现应力集中导致的开裂问题，同时外框边缘做了0.5mm的倒角处理，安装时不会划伤操作人员的手部，也不会割破相邻的线缆绝缘层。在实际选型应用中，这类网罩除了配套机柜散热风机使用，也可以适配同尺寸的设备通风口，作为机箱壳体的通风防护构件使用，部分需要外露通风的工业设备外壳上，也可以直接将该网罩通过卡扣或者螺丝固定在壳体开孔处，替代传统的金属冲孔网，降低整体装配重量，同时塑料材质的网罩不会出现锈蚀问题，在潮湿、多粉尘的工业车间环境中使用寿命更长。

　　设计过程中针对安装边界做了反复校核，四个安装孔的中心距严格匹配120风机的105mm标准孔距，沉头孔的深度可以容纳M4规格的沉头螺丝，安装后螺丝端面不会突出网罩表面，避免运输或者安装过程中螺丝剐蹭其他部件。网面的弧形格栅走向顺着风机的出风方向做了微小的倾斜引导，能够对风机吹出的气流起到一定的导流作用，减少气流通过网罩时产生的湍流噪音，这一点在对噪音控制有要求的通讯机房、办公区域配套设备中尤为实用。不同于金属材质的防护网，这款塑料网罩的整体重量仅为20g左右，安装在风机前端不会给风机的安装固定结构增加额外的负重，长期运行不会因为震动导致网罩移位或者脱落。

　　从结构强度角度考虑，中心十字加强筋的厚度比格栅条厚0.5mm，能够承受一定的正面冲击力，即使设备运输过程中受到挤压，也不会出现网面大面积破损的情况，四个角位的安装位周围做了局部加厚处理，锁紧螺丝时不会出现柱位开裂的问题。日常运维时，网罩的弧形格栅表面光滑，没有清洁死角，使用毛刷或者压缩空气就可以快速清理表面积攒的灰尘，不需要拆卸整个网罩就能完成日常维护，大幅降低设备运维的工作量。在不同的应用场景中，该结构可以根据需求调整材质，阻燃ABS材质可以满足电控柜的防火要求，添加抗UV剂的PP材质则可以用于户外设备的通风口防护，适配不同工况下的使用需求。
