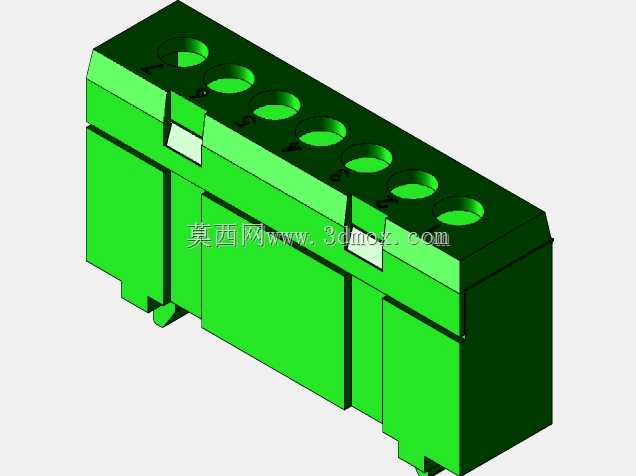

七孔位绿色接线端子接地块结构设计

　　在低压配电、工业控制柜、自动化设备布线场景中，接地端子是保障设备用电安全、实现等电位连接的核心基础部件，本次呈现的七孔位接地块，正是针对多回路并行接地需求设计的紧凑型接线组件。从实际布线作业的痛点出发，这类接地块需要同时兼顾接线效率、接触可靠性、安装适配性三个核心维度，设计过程中首先要考虑的是现场布线的操作空间，常规单孔接地端子在多回路接地场景下需要逐个排布，不仅占用导轨空间，还容易出现接线错位、标识混乱的问题，因此采用一体式多联排结构，将七个接线位整合在单一基座上，每个接线位对应独立的压接腔，避免多股线芯互相干扰。

　　从功能特性来看，该接地块的每个接线孔都配置了独立的压线结构，上部的圆孔为接线操作孔，适配标准十字螺丝刀操作，作业时无需额外工具即可完成线芯的压紧与松脱，压线部位采用防滑齿纹设计，当线芯插入压接腔后，拧紧压线螺钉时，齿纹会嵌入线芯表层，增大接触摩擦力，既可以防止设备运行过程中因振动导致的线芯松脱，也能降低接触电阻，避免大电流接地时出现局部发热的问题。基座部分采用上下分体式卡扣结构，下部的卡接槽适配标准DIN导轨安装，安装时只需将基座下部卡在导轨上，扣合上部卡扣即可完成固定，无需额外打孔或使用紧固件，大幅提升柜内布线的装配效率，同时卡扣结构预留了0.2mm的间隙补偿量，能够适配不同厂商生产的导轨尺寸公差，避免出现卡接过紧无法装入或者卡接过松滑动移位的问题。

　　外形尺寸设计上，整体采用长方体规整结构，长度方向根据七个接线位的间距均匀排布，相邻接线位的中心距严格遵循低压电气安全间隙要求，不同电位接线端之间的爬电距离满足AC380V电压等级的绝缘要求，即使在潮湿、多粉尘的工业环境中，也不会出现相邻回路之间的爬电击穿问题。宽度方向做了窄型化处理，相比同规格的独立端子组合，整体宽度缩减了15%左右，能够在有限的柜内安装空间内布置更多的接地回路，适配紧凑型控制柜的布线需求。高度方向则控制在常规端子排的标准高度范围内，与同系列的相线、中性线端子高度一致，布线完成后整体走线整齐，不会出现高低差导致的导线弯折应力，延长导线的使用寿命。

　　从安装边界来看，该接地块的下部卡接结构适配TH35-7.5标准安装导轨，安装后底部与导轨表面完全贴合，不会出现悬空晃动的情况，上部的接线孔中心距离基座安装面的高度经过精准测算，当使用标准截面的多股铜芯线接入时，导线弯曲半径符合布线规范要求，不会出现导线过度弯折损伤线芯的问题。基座两侧预留了组合拼接的定位槽，当需要更多接地位时，可以将多个同型号接地块通过定位槽拼接在一起，拼接后相邻基座的接线位间距保持一致，不会出现错位，同时拼接结构自带限位，拼接完成后不会出现纵向窜动，保证整体安装的稳定性。

　　材质选择上，外部绝缘基座采用高强度工程塑料注塑成型，具备良好的阻燃性能与绝缘性能，能够耐受120℃的长期工作温度，即使在柜内温度较高的环境下也不会出现软化变形的问题，内部导电部分采用高纯度铜材冲压成型，表面做镀锡处理，既提升了导电性能，也能防止长期使用过程中出现氧化锈蚀，保证接地回路的长期导通可靠性。在实际设备选型过程中，这类接地块适用于各类工业控制柜、配电箱、自动化生产线的等电位接地连接，可同时接入七路接地导线，单孔适配的导线截面覆盖1.5-6平方毫米的多股铜芯线，能够满足绝大多数低压配电场景的接地需求，相比传统的独立接地端子，一体式结构的接地块在装配效率、空间利用率、接线可靠性上都有明显优势，是当前低压布线领域应用非常广泛的基础电气连接组件。
