RAFIX16型紧急停止操作按钮结构设计

　　在工业控制回路的安全设计环节，急停按钮是所有涉及人员操作、设备运动的整机系统必须配置的安全触发元件，这款RAFIX16规格的急停按钮，主要适配16mm标准安装孔径的电控面板场景，常见于小型自动化操作台、便携控制盒、紧凑型设备操作面、输送线旁控制站这类安装空间受限的应用场景，区别于大规格22mm孔径的通用急停控件，该款产品的轴向安装深度更短，不会占用面板后侧过多的布线与元件排布空间，适合薄型面板、嵌入式控制模块的布局需求。从实际功能逻辑来看，该按钮遵循安全控件的常闭触点设计逻辑，正常工况下按钮处于复位弹出状态，触点保持常闭导通，设备控制回路处于允许运行的通路状态；当触发紧急工况时，操作人员拍压按钮头部的红色操作帽，

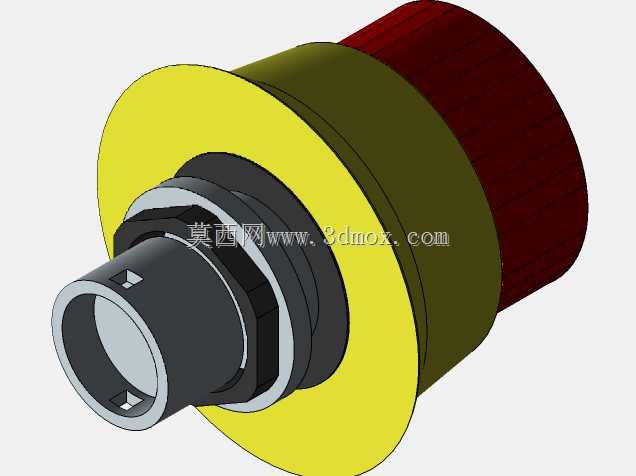

　　按钮内部锁止机构动作，触点断开切断设备控制回路的安全链路，强制设备停止所有危险动作，且触发后按钮会保持在锁止位置，不会因为外力消失自动复位，必须通过顺时针旋转操作帽的方式手动解除锁止，才能让按钮回到初始状态，避免误复位带来的二次安全风险。从结构设计的思路来看，这款按钮采用分层嵌套的装配结构，最外侧的黄色警示圈是安装到位后的面板外露标识件，亮黄色的高对比度色彩可以在复杂的操作面板上快速被操作人员识别，即使在车间光线不足的工况下也能快速定位急停控件的位置；中间的橄榄绿色段是按钮的主体安装基座，内部集成了触点安装腔、锁止机构滑道、复位弹簧定位槽，基座外侧设计有标准的螺纹安装段，配合锁紧螺母可以从面板后侧完成固定，不需要额外的安装支架，

　　适配厚度1-6mm的各类金属、非金属电控面板；前端的深酒红色操作帽采用大直径圆弧过渡的外形设计，拍压接触面积足够大，操作人员即使佩戴劳保手套也能顺利触发，不需要精准对准按钮中心，符合安全控件的操作容错设计要求；后侧的插接式接口是触点模块的连接端，采用快插式的接线结构，不需要拧接螺丝就能完成控制线的连接，装配时可以先把按钮基座固定在面板上，最后再接插触点模块与接线，降低现场装配的工序难度。从安装边界尺寸来看，该款按钮的面板开孔为标准16mm圆形孔，开孔公差控制在H12级别即可满足安装要求，不需要高精度的机加工开孔，普通的面板冲孔、钻孔工艺都能满足装配精度；安装完成后，按钮突出面板表面的高度控制在合理范围，既保证操作时的接触行程足够，

　　也不会因为突出过高被过往物料、操作人员意外剐蹭触发误停机；按钮后侧的轴向伸出长度较短，在排布内部走线时，不需要预留过多的弯折空间，相邻的控制元件可以排布得更紧凑，有效缩小整个控制盒的整体体积。在结构细节设计上，按钮的操作帽与基座之间设计有多层防尘密封圈，能够阻挡车间环境里的粉尘、切削液飞溅进入按钮内部，避免长期使用后机构卡滞、触点接触不良的问题，适配普通机加工车间、装配生产线、物流输送线这类常规工业环境的使用要求；内部的锁止机构采用耐磨工程塑料与金属弹片配合的结构，长期反复触发、复位操作后也不会出现锁止失效、复位卡滞的问题，满足工业控件上万次操作寿命的使用要求。在设备选型适配时，这款急停按钮可以直接替换同规格的16mm孔径急停控件，不需要修改原有面板的开孔尺寸，也不需要调整后侧的安装空间，对于老旧设备的控件替换、紧凑型新设备的设计选型都有很好的适配性，其触点模块可以根据实际控制回路的需求选配不同触点数量的模块，既可以适配单回路的简单控制链路，也可以适配多回路的安全PLC控制系统，满足不同安全等级设备的配置要求。
