带公差标注的机械检测试件工程设计

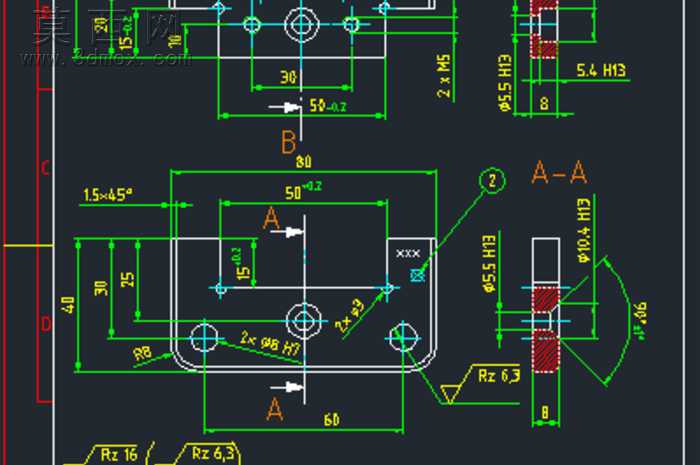

本作品为机械检测用标准试件的三维设计成果，建模阶段严格遵循机械制图规范，以二维工程图标注的尺寸参数为核心依据，先绘制基准平面内的主体轮廓，通过拉伸特征生成8mm厚度的板状基体，保证整体长宽尺寸60mm、80mm的基础精度。建模过程中对各结构特征逐一还原：针对板件左上角的1.5×45°倒角结构，采用倒角特征工具精准设置角度与边长参数，匹配工艺倒角的设计要求；对三处圆形安装孔位，先定位中心坐标，其中两处Φ8H7孔的中心距严格按照50±0.2mm的公差要求约束，中间孔位与两侧孔的位置关系完全匹配图纸标注的尺寸链，同时对孔特征添加H7公差级别的尺寸约束，还原配合孔的精度设计要求；针对板件左下角R8的圆角结构，采用圆角特征完成过渡，保证轮廓的顺滑性。剖视图A-A部分的建模还原了Φ5.5H13、Φ10.4H13的阶梯孔结构，清晰呈现孔的深度与直径参数，同时还原M5螺纹孔的特征结构，匹配2×M5的标注要求。材质配置阶段选用常用45号钢作为试件基材，渲染时采用金属哑光质感，区分加工面与非加工面的视觉效果，对标注粗糙度Rz6.3、Rz16的面做差异化材质表现，直观呈现不同加工区域的表面质量要求。设计思路围绕机械检测试件的功能需求展开，所有尺寸标注、公差配合、形位要求均服务于尺寸校验、加工精度验证的使用场景，建模过程中完全遵循机械设计的尺寸链逻辑，保证三维模型与二维工程图的参数完全一致，无过定义或欠定义的特征，各结构之间的位置约束严谨，可直接用于后续的加工编程、检测工装设计以及教学演示场景，模型结构完整还原了图纸中的所有细节，包括右上角的局部视图、剖切符号、基准标识等设计元素，确保模型的工程实用性。
