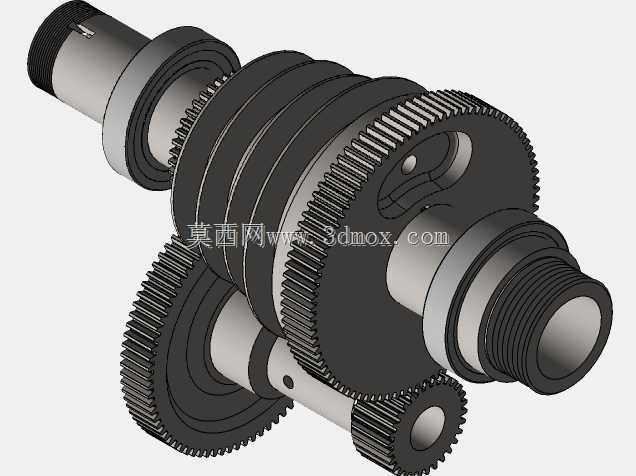

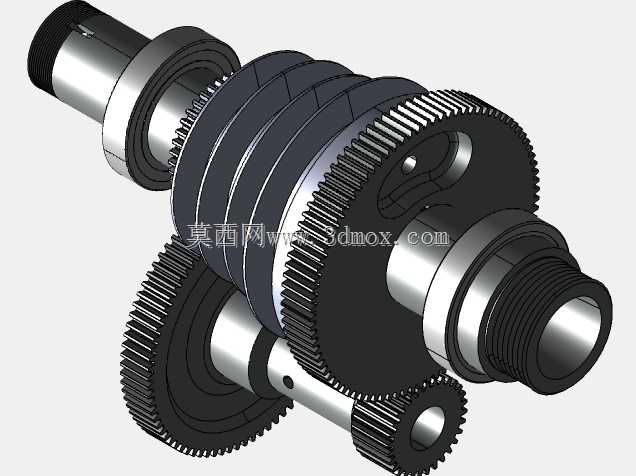

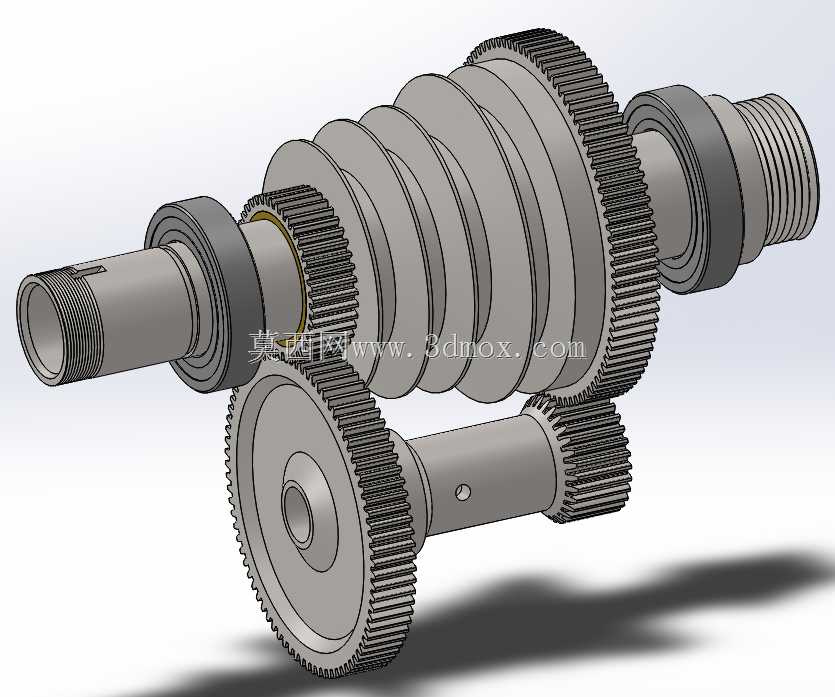

洛根车床11英寸主轴箱传动结构

　　在普通卧式车床的整机结构中，主轴箱是承担核心切削动力传递、主轴转速切换、扭矩输出的核心功能部件，这款适配1920/920规格洛根11英寸车床的主轴箱结构，完全围绕中小规格普通车床的金属切削作业需求设计，可覆盖盘类、轴类零件的外圆车削、内孔镗削、端面车削、螺纹切削等常规加工工序的动力输出要求。从实际车间应用场景来看，这类主轴箱多用于小型机加工车间、设备维修工段、职业院校实训场地的普通车床，适配加工最大回转直径11英寸的工件，可承担碳钢、有色金属、工程塑料等多种材质的切削加工，能满足小批量零件加工、设备备件修配、教学实操演示等多种工况的使用需求。

　　从结构设计逻辑来看，该主轴箱采用集中式齿轮传动布局，将主轴组件、滑移齿轮组、中间传动轴、传动齿轮全部集成在封闭箱体内，输入动力可通过皮带轮从箱体侧部接入，经过多组啮合齿轮的传动比切换，将动力传递到前端的主轴安装位，主轴前端采用标准螺纹连接结构，可直接适配三爪卡盘、四爪卡盘、花盘等常用车床夹具，满足不同装夹需求。设计过程中充分考虑了齿轮传动的受力合理性，不同传动比对应的齿轮组按照转速从高到低的顺序排布，高速档采用小模数齿轮降低传动噪音，低速档采用大模数齿轮提升输出扭矩，匹配不同切削工序的负载特性：高速档适配有色金属精加工、小切深端面车削等低负载高转速工况，低速档适配合金钢粗车、大切深外圆切削、螺纹攻丝等高负载低转速工况。

　　在安装边界与尺寸适配方面，该主轴箱的箱体安装基面完全匹配洛根11英寸车床的床身安装导轨位置，底部定位面的连接孔位与床身对应安装座完全对齐，不需要额外加工适配即可完成装配；主轴的中心高与床身导轨面的距离严格对应11英寸车床的中心高参数，保证工件装夹后回转范围不会与床身、刀架发生干涉；输入轴的伸出端位置与车床电机安装板的带轮位置处于同一平面，可直接通过三角皮带完成动力连接，不需要额外调整带轮的同轴度。主轴组件采用前后双支撑结构，前支撑配置承受径向力与轴向切削力的轴承组，后支撑配置辅助径向支撑轴承，保证主轴在满负载切削时的回转精度，减少切削过程中的振颤，提升加工表面质量。

　　滑移齿轮组的拨叉安装位预留了标准的操纵机构连接接口，可直接与车床外部的转速切换手柄连接，操作人员扳动手柄即可带动拨叉推动滑移齿轮在花键轴上滑动，切换不同的齿轮啮合组合，实现多档主轴转速的切换，所有齿轮的啮合位置都设计了到位定位结构，避免切削过程中齿轮脱开、转速跳档的问题。箱体内腔预留了润滑油储存空间，齿轮下部可浸入油池，主轴转动时可通过齿轮带油实现所有啮合齿面、支撑轴承的飞溅润滑，不需要额外配置强制润滑系统，简化了日常维护的流程，日常使用只需要定期检查油位、更换润滑油即可保证传动部件的使用寿命。

　　从传动细节来看，中间传动轴上的固定齿轮与滑移齿轮配合精度经过匹配设计，齿轮的齿向、齿形都按照普通车床的传动精度要求加工，保证传动过程中的转速平稳性，减少齿轮啮合的冲击载荷；花键轴的花键参数采用标准机床传动花键规格，滑移齿轮在花键轴上滑动顺畅无卡滞，同时可以可靠传递切削扭矩，不会出现打滑、滚键的失效问题。主轴的内孔设计为通孔结构，可穿过长棒料进行加工，适配长轴类零件的连续加工需求，主轴后端配置了标准的背帽连接结构，可安装拉杆式夹具或者工艺堵头，拓展装夹适配范围。整个主轴箱的外部轮廓没有突出的尖锐结构，所有连接螺栓都采用沉头安装，避免操作过程中剐蹭操作人员，同时箱体的密封结构设计可防止润滑油泄漏，保持车床外部的清洁，减少车间日常清理的工作量。
