适配乐高积木的13齿卡特彼勒履带链轮

　　这类履带链轮主要适配模块化积木搭建的小型履带行走机构，常见于积木爱好者自制的小型工程车模型、仿生行走机器人、桌面级小型演示载具场景中，作为履带传动的核心啮合零件，承担传递扭矩、支撑履带、保证行走轨迹平顺的作用。区别于标准工业链轮，这类适配积木体系的链轮需要严格匹配积木的销接安装标准，同时兼顾小尺寸场景下的啮合精度，避免履带在运转过程中出现跳齿、卡滞、脱轨的问题。

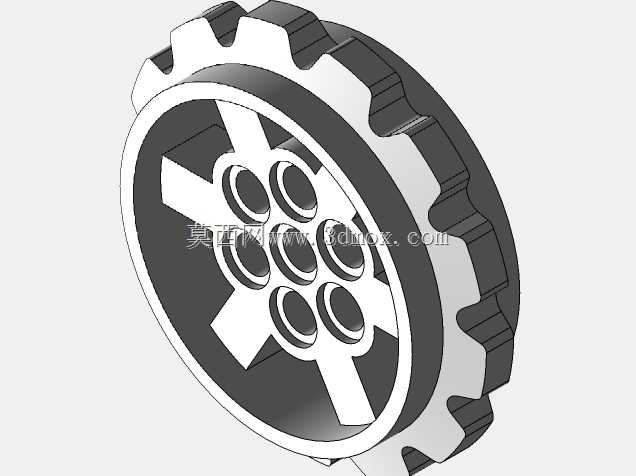

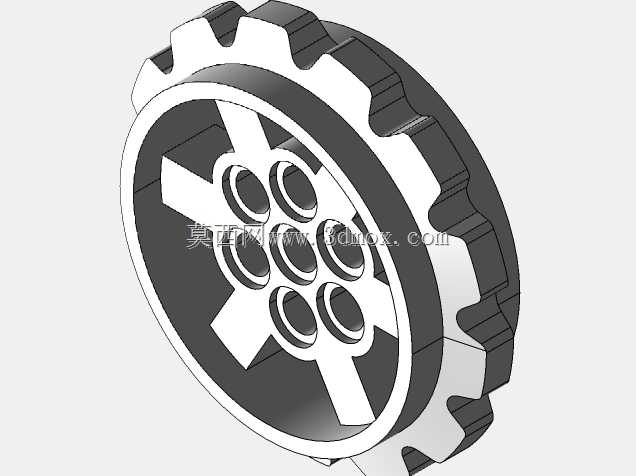

　　从功能特性来看，该链轮为13齿设计，齿形轮廓做了适配积木履带啮合槽的圆弧过渡处理，齿顶没有尖锐棱角，既能够保证和履带销孔的顺畅啮合，又能减少反复运转过程中对履带接触位置的磨损。轮体中心区域做了十字交叉的辐条结构，辐条之间均匀布置了六个圆形减重孔，在保证轮体整体结构强度的前提下，尽可能降低轮体自身重量，减少传动过程中的转动惯量，让小型驱动电机不需要输出过大扭矩就能带动整套履带机构运转。轮体的安装端面预留了标准的积木十字轴适配孔位，能够直接和通用的积木十字传动销配合，不需要额外加工转接件，就能完成和积木驱动轴、支撑轴的装配，装配公差控制在小间隙配合范围，既不会出现轴孔过松导致的轮体晃动，也不会因为过盈量过大导致装配困难。

　　设计过程中，首先要确定的是链轮的节距参数，必须和对应规格的乐高履带节距完全匹配，每一个齿的周向分度误差控制在极小范围内，避免累积误差导致履带运转到特定位置出现卡滞。齿形的设计没有直接套用标准滚子链轮的齿廓，而是针对积木履带的柔性啮合特性做了修正，齿侧的啮合面做了小角度的导向斜面，即使履带安装存在少量对位偏差，也能在轮体转动过程中顺利滑入啮合位置。考虑到很多爱好者会采用FDM工艺3D打印制作这类零件，设计时特意对所有的棱角位置做了微小的圆角处理，避免打印过程中出现层间剥离、尖角翘曲的问题，同时轮体的壁厚做了均匀化处理，所有位置的壁厚差控制在合理范围，减少打印过程中的冷却收缩变形，保证打印完成后的零件尺寸精度满足装配要求。

　　安装边界方面，轮体的外径、齿根圆直径都严格匹配对应履带的弯曲半径要求，当轮体作为驱动轮安装时，轮体两侧的挡边高度刚好能够限制履带的侧向窜动，不需要额外加装限位挡圈就能避免履带侧向滑脱。轮体的轴向厚度和标准积木轮的厚度保持一致，能够直接适配积木梁结构的安装间距，装配后两侧和积木梁之间保留微小的活动间隙，不会出现轮体转动时和侧边支架摩擦的问题。中心安装孔的深度和标准积木轴的插入深度匹配，当十字轴插入后，能够保证足够的配合长度，传递扭矩时不会出现轴孔打滑的情况。

　　在实际搭建场景中，这类链轮既可以作为驱动轮使用，配合小型减速电机输出动力，带动整条履带循环运转，也可以作为从动导向轮、支撑轮使用，布置在履带机构的两端或者下部支撑位置，承托履带的重量，保证履带的张紧度处于合理范围。和同规格的塑料原装链轮相比，该结构的辐条设计提升了轮体的抗扭强度，在小型重载模型场景下，不容易出现轮体辐条断裂的问题，均匀布置的减重孔也能让爱好者在制作时更方便观察内部的轴接配合情况，及时调整装配位置。齿面的啮合接触面积经过优化，单位面积的接触压力更小，长时间反复运转也不会出现齿面过度磨损导致的啮合间隙变大问题，能够保证整套履带行走机构长时间稳定运行，不会因为零件磨损出现行走跑偏、跳齿的故障。
