适配乐高搭建的大承载回转支承结构

　　在桌面级创意机械搭建、小型工程类积木拼装场景中，大尺寸回转支承一直是实现重载回转动作的核心部件，这款适配乐高标准接口的回转支承，正是针对大型积木起重装置、可旋转作业平台这类需要承受较大倾覆力矩的搭建需求设计的。从实际使用场景来看，普通乐高标准回转零件的承载能力有限，当搭建臂展超过一定长度、上部负载持续增加时，很容易出现卡滞、晃动甚至结构脱开的问题，这款支承在设计时就瞄准了这类痛点，通过优化内部滚动体排布、强化外圈连接刚性，来满足大负载下的平稳回转需求。

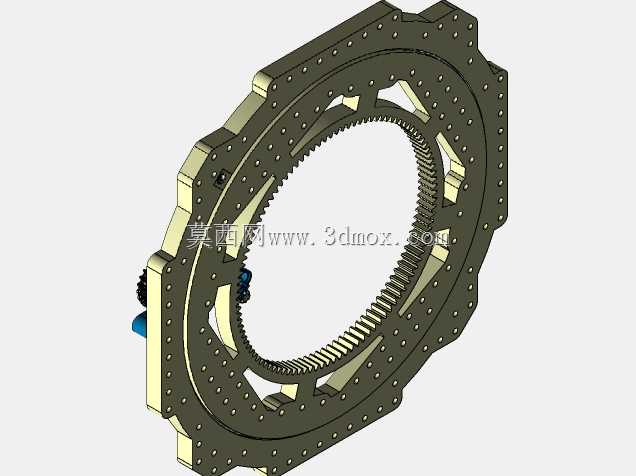

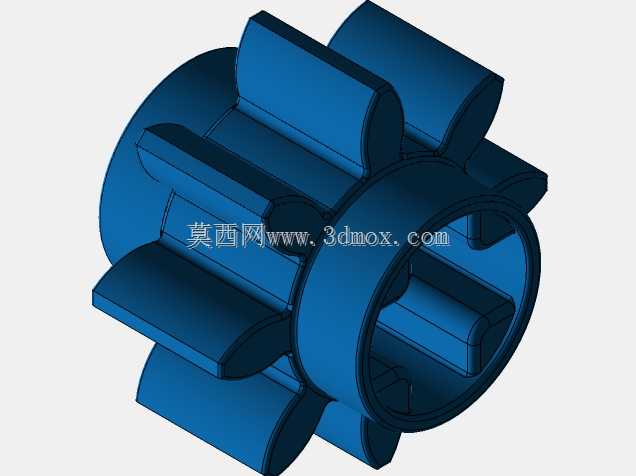

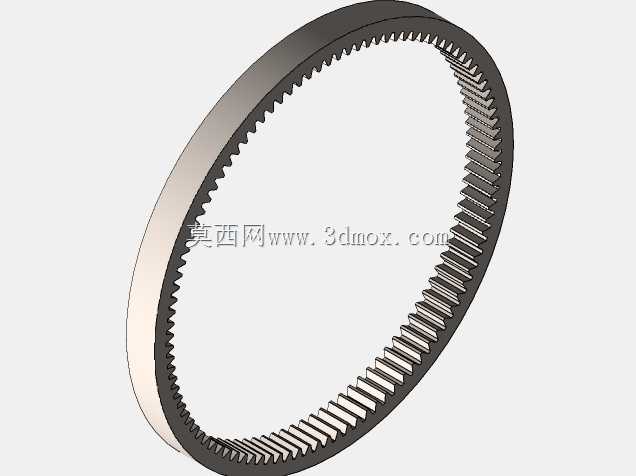

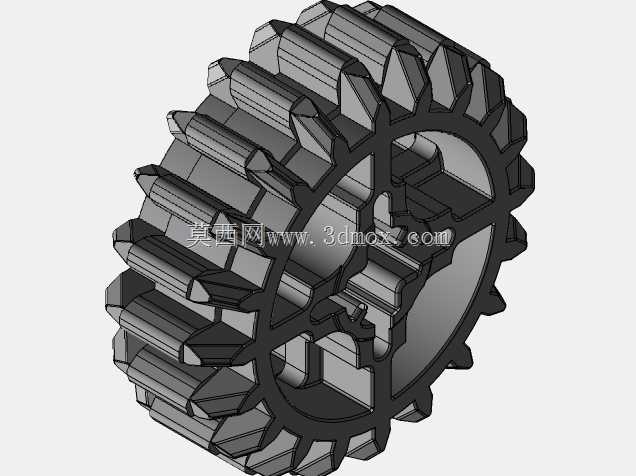

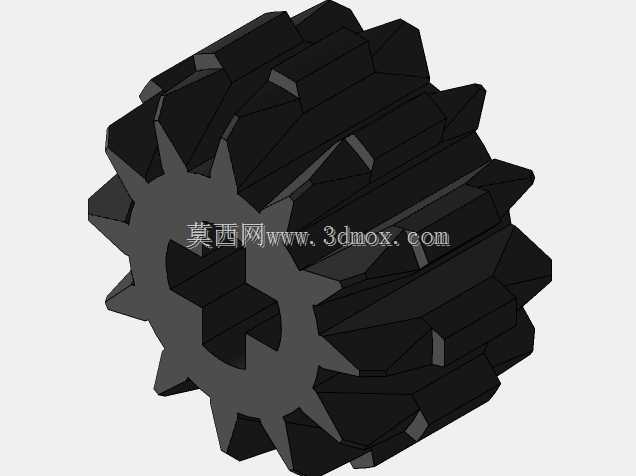

　　从结构功能上看，这款回转支承采用内齿式传动设计，内圈轮齿参数匹配乐高标准齿轮的啮合规范，模数1的齿形参数可以直接和乐高体系内的同模数齿轮顺畅啮合，不需要额外做转接调整，驱动小齿轮可以直接卡入乐高标准十字轴，和常规的动力输出组件无缝对接。内部滚动体选用直径3.45毫米的钢球，沿滚道整圈均匀排布，相比普通塑料滚珠的支承结构，钢球的滚动摩擦阻力更小，承载能力更强，在承受径向载荷、轴向载荷以及倾覆力矩的复合作用下，依然能保持顺畅的转动状态，不会出现偏载卡滞的问题。

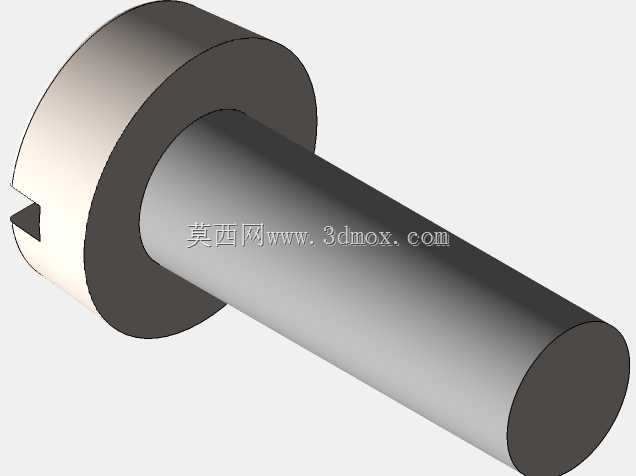

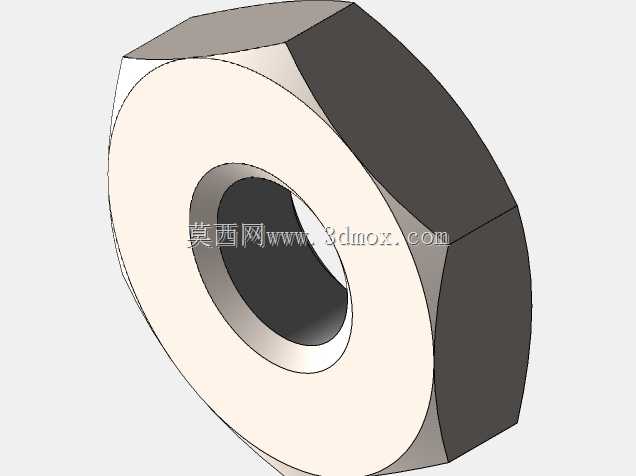

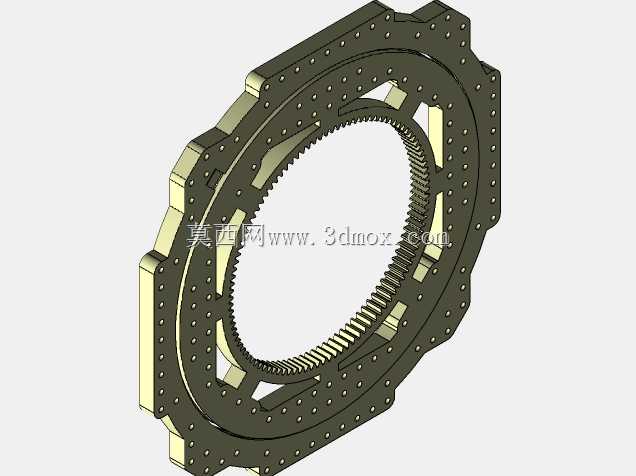

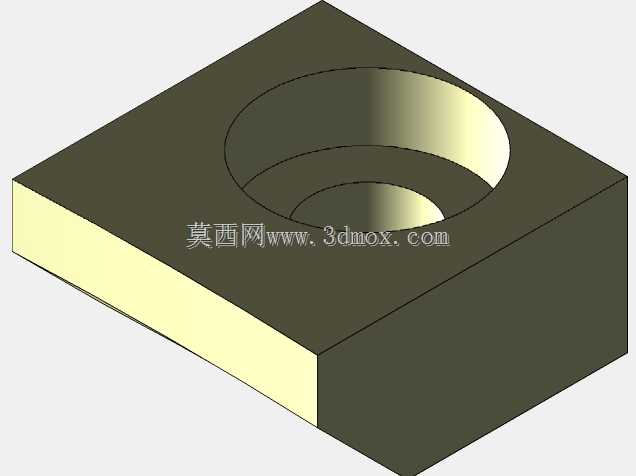

　　设计过程中，所有外圈的安装孔位都做了适配乐高标准连接尺寸的规划，孔位的位置度公差严格匹配乐高凸点的间距标准，所有预留孔都支持攻丝后使用M3螺钉进行刚性连接，相比单纯依靠积木凸点的摩擦连接，螺钉锁紧的方式可以大幅提升连接强度，避免大负载下连接位松脱。外圈采用近似八边形的轮廓设计，并非传统回转支承的整圆结构，这种轮廓一方面是为了在各个直边段预留足够的安装孔位，方便和乐高梁类零件做平面贴合连接，另一方面也能在不增加整体安装占用空间的前提下，最大化滚道的有效直径，提升支承整体的抗倾覆能力。

　　从安装边界来看，这款支承的中心通孔尺寸足够容纳乐高体系内的管线、十字轴穿过，方便在回转中心位置布置走线或者穿装固定轴，不会因为支承结构占用中心空间而影响上部机构的功能布置。外圈的安装孔沿周向均匀分布，每个直边段的孔位都和乐高标准孔梁的孔距完全对应，安装时不需要额外打孔或者修改零件，直接用M3螺钉就能把支承外圈固定在搭建好的底座框架上，内圈的连接位同样匹配乐高安装尺寸，可以直接固定上部的作业平台、起重臂架等部件。

　　实际测试验证中，采用ABS材料打印制作的支承样件，在承受15公斤的有效载荷时，依然可以保持平稳转动，没有出现结构变形、滚道卡滞或者连接位松脱的问题，完全可以满足大型乐高起重机、旋转作业台、可回转机械臂这类创意搭建的承载需求。相比普通的积木回转零件，这款支承的刚性更强，传动间隙更小，在做精准角度调整的回转动作时，不会出现明显的回差，对于需要精准对位的搭建场景也能很好适配。滚道的设计做了防脱出结构，钢球装入后不会因为倾覆力矩的作用从滚道中脱出，不需要额外加装限位挡圈，简化了整体装配流程，也降低了搭建时的零件复杂度。

　　在做结构建模的时候，需要重点关注齿形的参数精度，确保内齿和乐高标准齿轮的啮合侧隙在合理范围内，侧隙过大会导致传动回差过大，侧隙过小则容易出现卡滞；滚道的圆弧曲率需要和选用的钢球直径完全匹配，保证钢球和滚道的接触面积足够，避免应力集中导致滚道过早磨损；安装孔的位置度公差需要控制在0.1毫米以内，确保和乐高零件连接时不会出现孔位错位，导致装配应力过大影响转动顺畅度。另外，外圈的加强筋布置也做了优化，在各个镂空位置的边缘都做了加厚处理，避免螺栓锁紧时外圈出现变形，影响滚道的圆度。
