轴向嵌装式圆形双刻度压力检测仪表

　　这款压力检测仪表是工业流体系统中最常用的压力直读元件，日常在液压站、气动控制回路、供水供气支线、小型实验台架上都能见到它的身影，核心作用是直接反馈管路内的实时压力数值，帮助运维人员快速判断系统压力是否处于正常工作区间，避免超压引发的管路爆管、密封件损坏、执行元件出力异常等问题，也能在系统调试阶段辅助技术人员完成压力阈值校准、溢流阀开启压力调整等操作。

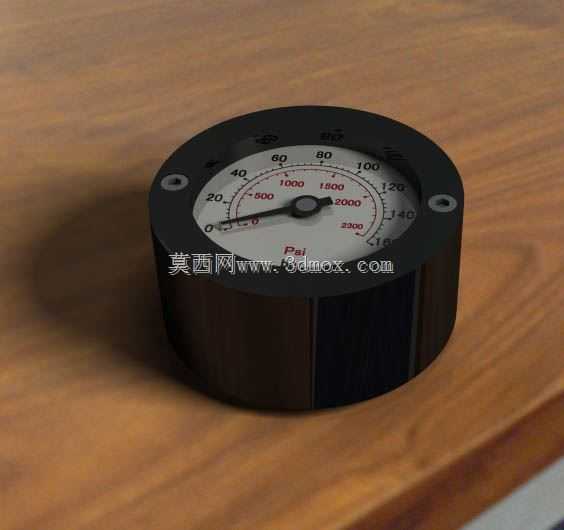

　　从结构设计来看，这款仪表采用轴向嵌装的安装形式，表壳外圈带有两个对称的安装固定孔，安装时可直接嵌入设备面板的预开孔内，通过两个沉头螺钉完成紧固，安装后表盘与设备面板基本齐平，不会突出过多占用外部操作空间，也能避免日常操作中磕碰表体引发的指针偏移、表壳变形问题。表壳整体采用硬质工程塑料一体注塑成型，外壳做了哑光黑色处理，既可以抵抗车间内常见的油污、轻微切削液飞溅腐蚀，也能减少车间照明光线在表盘上的反光，方便操作人员从不同角度快速读取数值。

　　表盘采用双刻度设计，同时标注了PSI与bar两种压力单位，外圈刻度对应bar单位量程，覆盖0到160bar的常用中低压检测区间，内圈红色刻度对应PSI单位，量程匹配0到2300PSI，这种双刻度设计可以适配不同来源的设备参数要求，不管是采用公制单位的国产设备，还是采用英制单位的进口设备，都可以直接读取对应数值，不需要现场做单位换算，减少读数误差。表盘中心的指针采用轻量化金属材质，配合内部的波登管敏感元件，当管路内压力通入表体内部时，波登管受压力产生弹性形变，通过传动机构带动指针偏转，直接在表盘上指示出对应的压力值，整个传动结构做了阻尼优化，在系统存在小幅压力波动时，指针不会出现剧烈抖动，既方便读数，也能减少传动部件的磨损，延长仪表使用寿命。

　　从安装边界来看，这款仪表的表体整体为圆柱形结构，嵌装面板的开孔直径需要匹配表壳的外圈尺寸，预留的安装深度要覆盖表体后部的接头长度，避免安装时后部接头与面板内侧的其他元件产生干涉。仪表的测压接头位于表体轴向正后方，采用标准的外螺纹连接形式，可以直接与管路内的测压软管、硬管接头对接，安装时需要注意在接头处加装对应规格的密封垫圈，避免压力泄漏影响检测精度。

　　在实际选型应用中，这类仪表通常会根据系统的最高工作压力选择对应量程，常规选型会让系统正常工作压力处于仪表量程的1/3到2/3区间，这个区间内仪表的检测精度最高，长期使用的稳定性也更好。如果应用在存在较强压力脉冲的工况，比如柱塞泵出口、冲压设备的液压回路，还可以在仪表接头处加装阻尼器，减缓脉冲压力对表内元件的冲击，避免波登管长期受脉冲载荷出现疲劳损坏。日常维护中，只需要定期核对仪表的指示值与标准压力源的数值偏差，当偏差超过允许范围时及时校准或者更换即可，不需要复杂的维护操作，整体使用成本较低，是工业流体系统中性价比极高的压力检测元件。建模过程中需要重点注意表壳安装孔的位置度公差，保证安装时可以顺利与面板上的螺孔对齐，表盘刻度的印刷位置要与指针的转动角度精准匹配，避免出现刻度偏移导致的读数误差，表体后部的接头螺纹要符合标准连接尺寸，保证现场安装时可以直接与现有管路配件适配，不需要额外加工转换接头。
