双柱式气动水压力加工设备结构设计

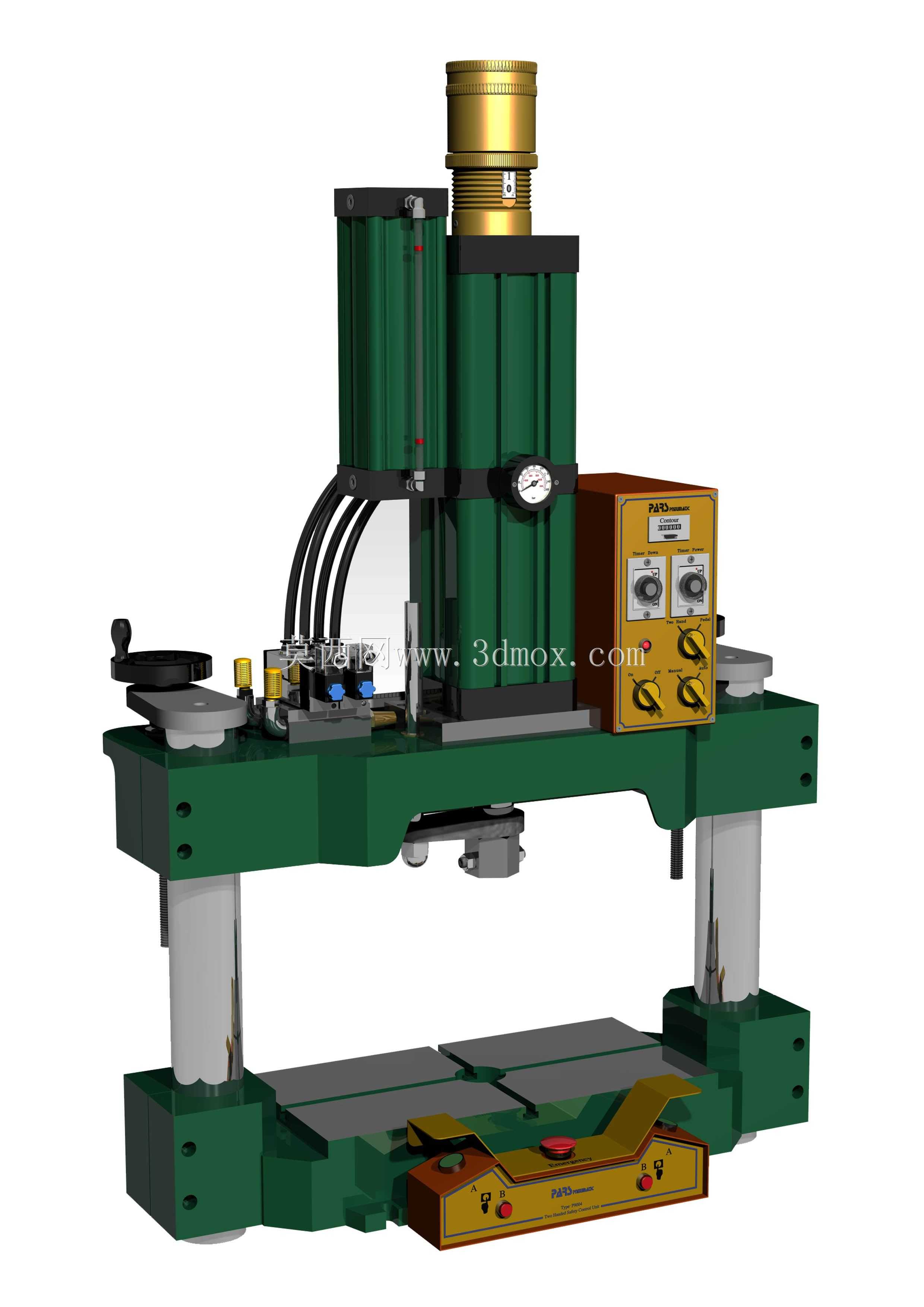

　　在中小吨位金属及非金属件压装、成型、校直作业场景中，气动驱动的水压力机是车间离散加工工位常用的通用加工设备，不同于大吨位液压机的高能耗、慢响应特性，这类设备依托气动系统的快速响应优势，搭配水压传动的平稳出力特性，在小批量多品种的加工场景下适配性极强。从结构布局来看，该设备采用经典的双柱龙门式框架结构，两根垂直导向立柱连接上横梁与下底座，形成高刚性的受力闭环，上横梁集成了主压力缸与气动增压单元，其中气动单元采用多缸并列排布设计，通过压缩空气驱动增压活塞，将水压介质增压后输出至工作主缸，相比纯气动压机出力更大，相比纯液压机介质清洁度更高、维护成本更低，尤其适合对作业环境洁净度有一定要求的电子零部件压装、小型五金件冲切、

　　非金属板材压合成型工序。设备的活动横梁通过导向套与两根立柱配合，导向间隙可通过侧面的锁紧调节机构微调，保证压头下行过程中的垂直度偏差控制在0.02mm每百毫米行程范围内，避免压装过程中出现偏载导致的工件报废或者模具损伤。上横梁侧面集成的控制箱采用气路、水路控制阀组集成排布，所有调压阀、换向阀的操作旋钮均布置在操作面一侧，操作人员站在设备正面即可完成压力调节、行程控制、手动/自动模式切换的全部操作，无需绕到设备侧面调整参数，工位操作动线更短，符合人机工程学设计要求。下工作台采用加厚钢板焊接后去应力处理，台面预留多组T型槽用于安装固定工装夹具，可适配不同尺寸的下模或者工件定位工装，工作台下方设置的脚踏控制单元采用双踏板冗余设计，分别对应下行、回程动作，踏板带有防误触防护罩，避免工件掉落或者操作人员误碰导致的设备误动作。从安装边界来看，该设备属于台式安装类压力设备，无需做专门的设备基础，只要放置在承重能力满足要求的硬化车间地面或者钢制工作台上即可完成安装，设备整体重心落在双柱框架的几何中心位置，满负荷出力工况下的地面压强不超过0.2MPa，普通车间的混凝土地面即可满足承重要求，不需要额外做地脚螺栓固定，设备移位、调整工位的灵活性远高于落地式大吨位压力机。在功能特性上，该设备的出力调节范围覆盖0.5吨到5吨区间，可通过气动调压阀调整输入气压，线性改变主缸输出压力，适配不同材质工件的压装需求，比如薄铜片冲切时调低压力避免工件撕裂，

　　金属轴套压装时调高压力保证装配过盈量达标；主缸行程带有机械硬限位与软限位双重保护，硬限位通过调整上横梁下方的锁紧螺母设定最大下行位置，软限位通过行程开关触发换向阀回程，避免压头超行程碰撞下工作台导致的结构损伤。设备的气动管路采用快插式接头连接，日常维护时更换密封件、清理过滤器不需要复杂的管路拆卸作业，水压介质采用普通工业乳化液即可，不需要专用液压油，介质更换成本低，且泄漏后不会造成车间地面油污，更适合洁净车间、装配线旁的在线压装工位使用。从设计思路层面，该设备没有追求过高的参数冗余，所有结构件的强度、刚度均按照额定出力的1.5倍安全系数计算，立柱采用45号钢调质处理，表面镀硬铬提升耐磨性，导向套采用铜基镶嵌石墨材质，

　　长期运行无需频繁加注润滑油，降低日常维护工作量；上横梁的缸体安装孔与立柱安装孔采用一次装夹镗削加工，保证孔位同轴度与垂直度，从加工工艺层面降低装配累积误差，避免设备运行过程中出现卡滞、爬行问题。在实际生产场景中，这类设备常布置在装配线末端用于零部件压装，或者金工车间用于小型工件的校直、压印、铆接工序，相比手动压床出力稳定、压力可控，相比大型液压机占地面积小、能耗低，单台设备的压缩空气消耗量仅为每分钟0.1立方米，车间常规的0.6-0.8MPa压缩空气管网即可直接驱动，不需要额外配置增压泵站，接入成本极低。设备的操作面板上集成的气压表、水压表可实时显示当前系统压力，操作人员可直观判断出力是否符合工艺要求，避免压力不足导致的装配不合格或者压力过大导致的工件压损。
