气液组合增压执行缸三维结构设计

　　在自动化装配、冲压成型、精密压装这类既需要气动元件快速响应、低管路成本，又需要液压元件高输出力、运行平稳特性的工业场景里，油气混合结构的执行缸是非常常见的动力执行部件，它不需要单独配置大功率液压站，仅靠车间常规0.5-0.8MPa的压缩空气气源就能实现数吨级的稳定输出推力，相比纯气缸输出力上限高、运行无弹跳，相比纯液压缸系统复杂度低、能耗小、管路布置更灵活，在3C电子零部件压装、小型五金件冲切、工装夹具夹紧、轴承压入这类工位上的应用占比逐年提升。

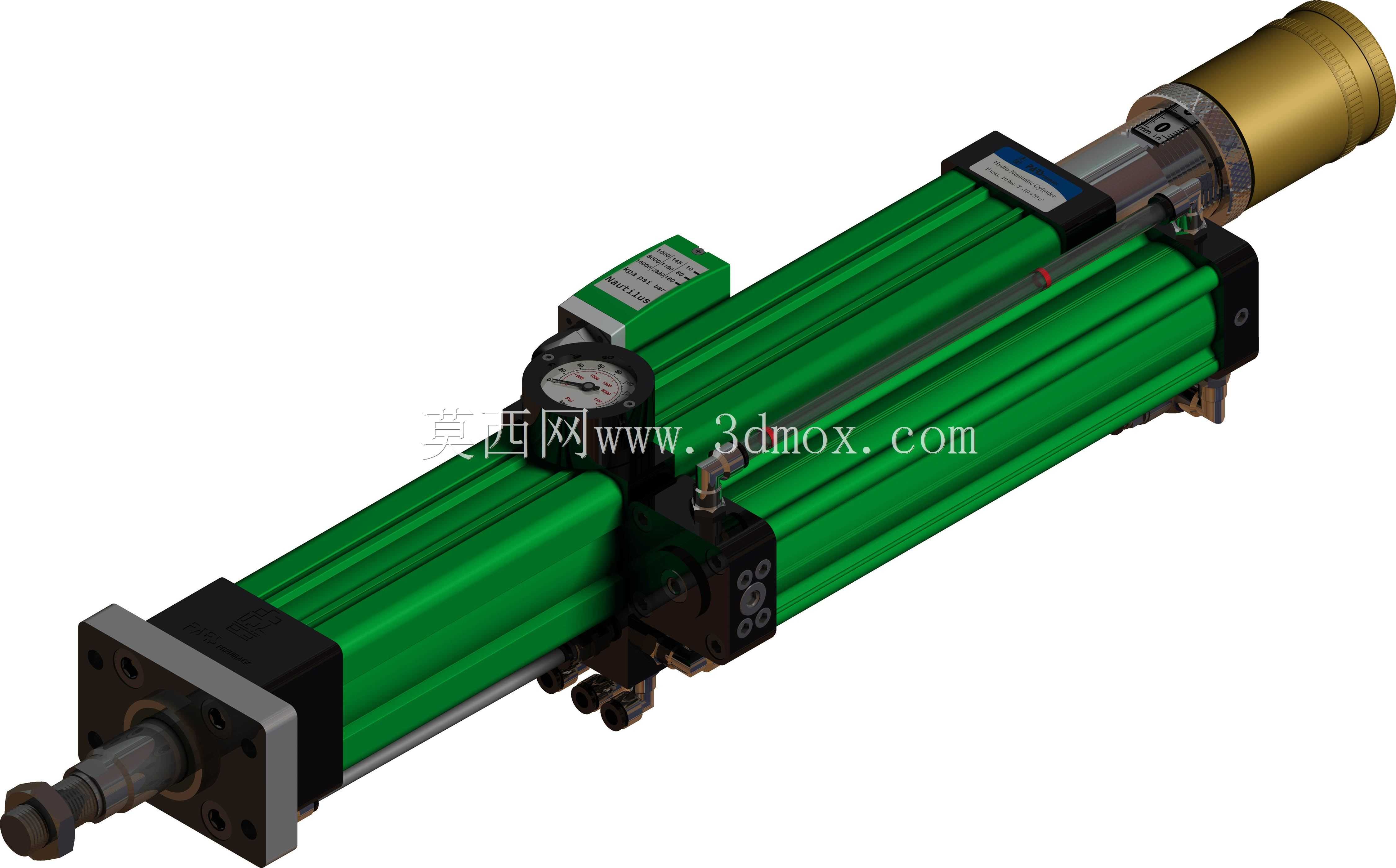

　　从结构设计逻辑来看，这款油气缸采用了分体式的油、气腔隔离布局，缸筒主体做了多腔体集成设计，绿色的缸体外壳部分做了等距加强筋结构，既可以提升长行程缸筒的径向抗形变能力，避免高压工况下缸筒鼓胀导致的密封件偏磨，也能增大缸体外表面积，在高频往复运行时帮助内部液压油散热，延缓密封件老化速度。缸体侧置的油压表直接连通高压油腔，现场调试人员不需要额外外接检测元件就能直观读到当前输出端的实时压力，快速判断气源压力是否达标、内部油液是否存在泄漏，大幅降低现场调试和日常巡检的难度。缸体上集成的阀组模块把气路换向、油液补油、压力泄放的功能做了集成化设计，不需要在缸体外部分散安装多个控制阀，减少了外部管路的接头数量，也就降低了气动、液压系统最常见的接头泄漏故障点。

　　从安装边界来看，这款执行缸的前端采用标准方形法兰安装面，法兰上的安装孔位尺寸、活塞杆端部的外螺纹规格都和同行程段的标准气缸保持了互换性，设备改造时不需要重新设计安装支架、更换连接头，就能直接替换原有纯气缸实现输出力升级，降低设备改造成本。尾端的金色腔体是预压油腔的储油端，做了密封式结构设计，不需要额外配置外部油箱，整体安装长度比同输出力的分体式气液增压系统缩短30%左右，在设备内部安装空间局促的场景下适配性更强。缸体侧面预留的传感器安装槽可以直接加装磁性开关，实现活塞杆伸出、缩回位置的信号反馈，不需要额外做支架固定传感器，适配自动化生产线的PLC信号交互需求。

　　从功能特性上看，这款油气缸的运行分为三个阶段：首先是气动驱动的快速空行程阶段，这个阶段活塞杆快速伸出，接近工件时自动切换到液压增压段，输出大推力完成压装、冲切动作，行程终点完成保压后快速缩回，既保留了气缸快进快退的高效率，又具备液压缸高压出力、运行平稳无冲击的特点，不会像纯气缸在接触工件时出现弹跳、压力不足的问题，也不会像纯液压缸那样空行程速度慢、能耗高。内部的密封结构采用了气封、油封分离的设计，气动腔和液压腔之间设置了多道隔离密封，避免压缩空气混入液压油导致的出力不稳、爬行问题，也防止液压油渗入气路造成气源污染。缸体上的补油口设置在侧置阀组的上方，日常维护时不需要拆解缸体就能完成液压油补充，维护操作门槛低。

　　在三维建模过程中，这类集成式油气缸的建模重点在于多腔体的壁厚校核、密封槽的尺寸精度匹配、运动部件的干涉检查：建模时要注意活塞杆和导向套的配合间隙，增压段的活塞和高压缸筒的同轴度公差，避免加工装配后出现活塞杆卡滞、内泄漏超标的问题；外部的阀组、压力表、安装法兰的细节要还原到位，方便设计人员在做整机动画、装配仿真时直接调用，不需要再二次建模补充细节；安装尺寸的建模精度要控制在0.1mm以内，确保在做整机布局时不会出现安装空间预留不足、孔位对不上的问题。这类集成式执行元件的三维模型，除了用于设备设计阶段的布局选型、干涉检查，也可以用于车间维护人员的结构培训，帮助运维人员快速理解缸体内部的气路、油路走向，在出现故障时快速定位问题点，减少设备停机排查的时间。
