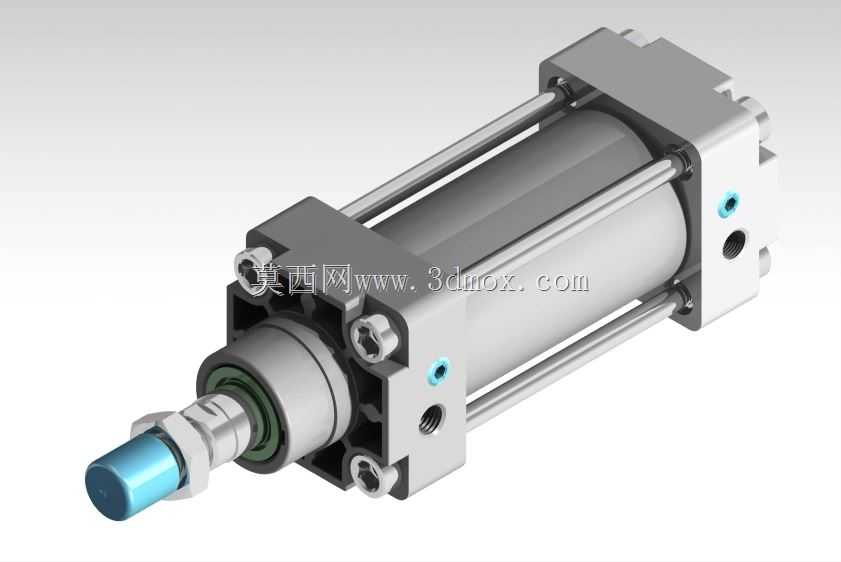

拉杆式标准气动气缸三维结构设计

　　这款拉杆式气动气缸是气动系统里最常见的直线执行元件，在各类自动化生产线、工装夹具、物料输送设备里都有大量应用，但凡涉及到工件推压、夹紧、移位、抬升的工位，基本都能见到这类结构的气缸身影。从结构设计来看，这款气缸采用经典的四拉杆锁紧结构，四根金属拉杆贯穿前后端盖与缸筒，通过两端的螺母施加预紧力，把缸筒牢牢夹持在前后端盖之间，这种结构的优势非常明显，首先是加工和装配难度低，缸筒不需要加工复杂的连接螺纹或者卡簧槽，只要保证端面平整度和内孔光洁度即可，后期维护拆解也很方便，松开拉杆螺母就能更换内部的活塞密封圈、防尘圈这类易损件，对于设备运维来说能大幅降低停机维护的时间成本。

　　从功能特性来说，这款气缸属于双作用标准气缸，通过两个气口的气压差驱动活塞做往复直线运动，前端盖处设置了缓冲油槽与防尘密封结构，活塞上配套了耐磨导向环和双向密封圈，既可以保证活塞运动过程中的同轴度，避免活塞杆出现偏磨，也能保证前后腔的气压密封，减少漏气损耗。活塞杆端部采用标准外螺纹连接结构，配套了锁紧螺母，可以根据实际安装需求连接不同类型的接头，比如Y型接头、I型接头、浮动接头，适配不同的负载连接场景，避免安装过程中出现别劲导致的活塞杆弯曲、密封件过早磨损问题。端盖上的两个气口采用标准内螺纹接口，和常规的气动管路接头尺寸完全通用，不需要额外做转接处理，现场配装的时候可以直接对接PU气管或者金属气管。

　　在安装边界上，这类标准拉杆气缸的安装尺寸完全遵循通用气动元件的尺寸规范，缸筒外径、活塞杆直径、拉杆间距、安装孔位都和行业通用规格保持一致，设计选型的时候不需要单独定制安装支架，直接选用标准的脚架、法兰板、耳轴配件就能完成安装，不管是卧式水平安装、立式垂直安装还是中间铰轴摆动安装都能适配。设计建模的时候，要特别注意几个关键尺寸的公差配合：首先是缸筒内孔和活塞的配合间隙，间隙过大会导致内泄漏增大，输出力不足，间隙过小则会增大活塞运动阻力，出现爬行卡顿的问题；其次是活塞杆和前端盖导向套的配合，既要保证活塞杆滑动顺畅，也要保证密封件有足够的压缩量，避免外部粉尘、切削液进入气缸内部；另外拉杆的预紧力要均匀，四个螺母的锁紧力矩要保持一致，不然会导致端盖倾斜，缸筒密封面受力不均，使用过程中出现端面漏气的问题。

　　在实际应用场景里，这类气缸的工作压力通常在0.1-1.0MPa区间，常规使用压力在0.5-0.6MPa，输出力和缸径直接相关，选型的时候需要根据负载重量、运动方向、摩擦阻力来计算所需的理论输出力，通常要预留30%以上的余量，避免气压波动的时候出现出力不足的问题。如果是用在高速往复运动的工位，还要配套排气节流阀来调节活塞运动速度，同时端盖的缓冲结构要调整到位，避免活塞高速运动到行程末端的时候撞击端盖，产生噪音和结构损伤。如果是用在有切削液、粉尘的加工设备工位，还要在活塞杆外侧加装防护套，避免硬质颗粒粘在活塞杆表面，随着活塞杆往复运动刮伤防尘圈和密封件，缩短气缸的使用寿命。

　　建模过程中，所有的密封沟槽尺寸都遵循气动密封件的标准尺寸规范，没有做非标定制的结构，方便后期替换密封件的时候直接采购标准件，不需要单独开模加工。端盖上的安装定位孔位置精度控制在0.02mm以内，保证安装之后气缸的整体同轴度，避免安装偏差带来的侧向力。活塞杆表面做了硬化处理和镀铬抛光，表面粗糙度控制在Ra0.8以下，既可以提高表面耐磨性能，也能降低密封件的磨损速度，延长整体使用寿命。缸筒采用硬质铝合金材质，内孔做了珩磨处理，内壁光洁度高，摩擦阻力小，同时铝合金材质重量轻，不会给设备带来过多的额外负载，适合在各类移动工位、轻量化设备上使用。
