带压力表气液复合增压执行气缸结构

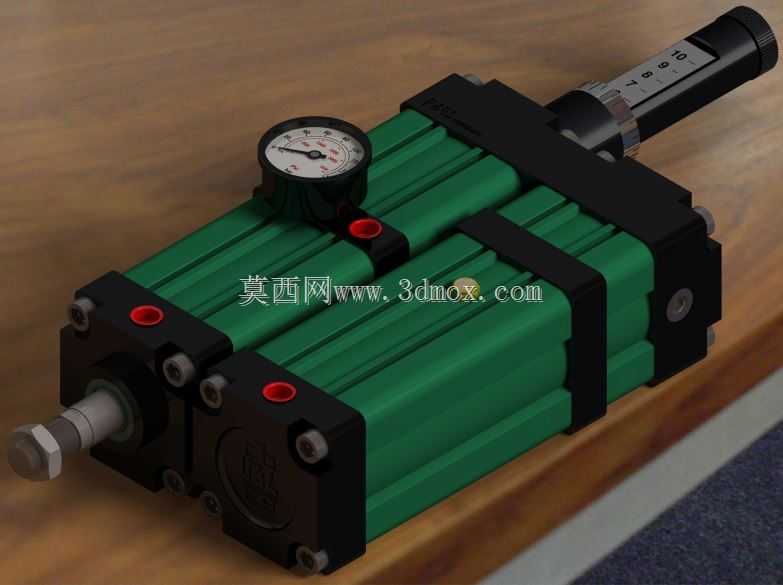

　　这款气液复合执行元件，在常规气动系统的升级改造场景里适配性极强，尤其是在车间现有气源压力固定，但执行端需要更高输出推力的工位，不用额外布设高压液压站，就能靠气液联动的结构实现数倍于普通气缸的输出力，在冲压铆接、工件夹紧、短行程高负载推送这类工位上，能大幅简化设备的管路布局，减少独立液压单元带来的油品泄漏、运维成本高的问题。从结构设计逻辑来看，它采用多缸筒并列的集成布局，将气压驱动腔与液压增压腔整合在同一主体框架内，顶部集成的压力表可以实时反馈腔体内的压力状态，现场运维人员不用额外外接检测元件，就能直观判断当前输出力是否处于工艺要求区间，避免压力不足导致的压装不到位，或是压力过载造成的工件损伤、密封件提前失效。

　　主体的绿色缸筒采用硬质氧化处理的铝合金材质，在保证结构强度的前提下控制整体重量，端盖部分用高强度碳钢加工，通过拉杆式结构完成整体锁紧，所有进出气、油的接口都做了内螺纹标准化处理，和常规气动管路的快插接头、硬管接头都能直接适配，不用额外加工转换接头。安装边界上，前端的活塞杆伸出端采用标准外螺纹加杆端平面的设计，既可以连接法兰式安装附件，也能适配浮动接头、鱼眼接头这类常用连接件，缸体侧面的安装槽位可以直接固定在设备的安装板上，不需要额外设计定制安装支架，整体的安装孔位间距和同缸径的标准拉杆气缸保持了一定的通用性，在旧设备改造替换时，不用大幅改动原有设备的安装基面，就能完成元件替换，缩短设备停机改造的时间。功能特性上，

　　它整合了气动元件响应速度快、气源获取便捷的优势，同时通过内置的液压阻尼结构，解决了普通气缸在行程末端冲击大、低速运行时爬行抖动的问题，在需要平稳推送、精准保压的装配工位，能保证执行动作的稳定性，不会因为气体的可压缩性导致负载端出现位置漂移。设计过程中，密封结构的排布做了针对性优化，气腔和油腔之间的密封采用多道组合密封圈，既避免气压腔的气体窜入液压腔导致的压力不稳，也防止液压油渗漏到气路系统里造成气源污染，端盖上的缓冲结构可以根据运行速度调整缓冲节流的开度，适配不同节拍的生产工位，在高速往复动作的工位上，能有效降低活塞撞击端盖产生的噪音和结构振动，延长元件的整体使用寿命。在实际选型应用时，需要注意根据工位需要的输出推力、

　　行程长度匹配对应的规格，同时要保证气源的洁净度，避免杂质进入腔体划伤密封面，配套的气源处理三联件要定期排水、检查油雾状态，保证密封件的润滑环境。这类集成式的油气缸，在自动化装配线、小型专用加工设备、工装夹具的夹紧机构里应用十分广泛，相比独立的气缸加液压缸的组合结构，它的整体占用空间更小，管路连接更简单，不需要额外配置液压油箱、油泵等附属元件，对于设备的紧凑化设计十分友好，在三维建模过程中，这类集成元件的结构细节还原，能帮助设计人员在设备整体布局阶段就提前核对安装空间、管路走向，避免后期装配时出现干涉问题，尤其是压力表的突出高度、活塞杆伸出后的安全距离、接口的操作空间，都需要在布局阶段就预留足够的余量，保证后期现场安装、运维操作的便利性。
