气液复合增压执行缸结构设计

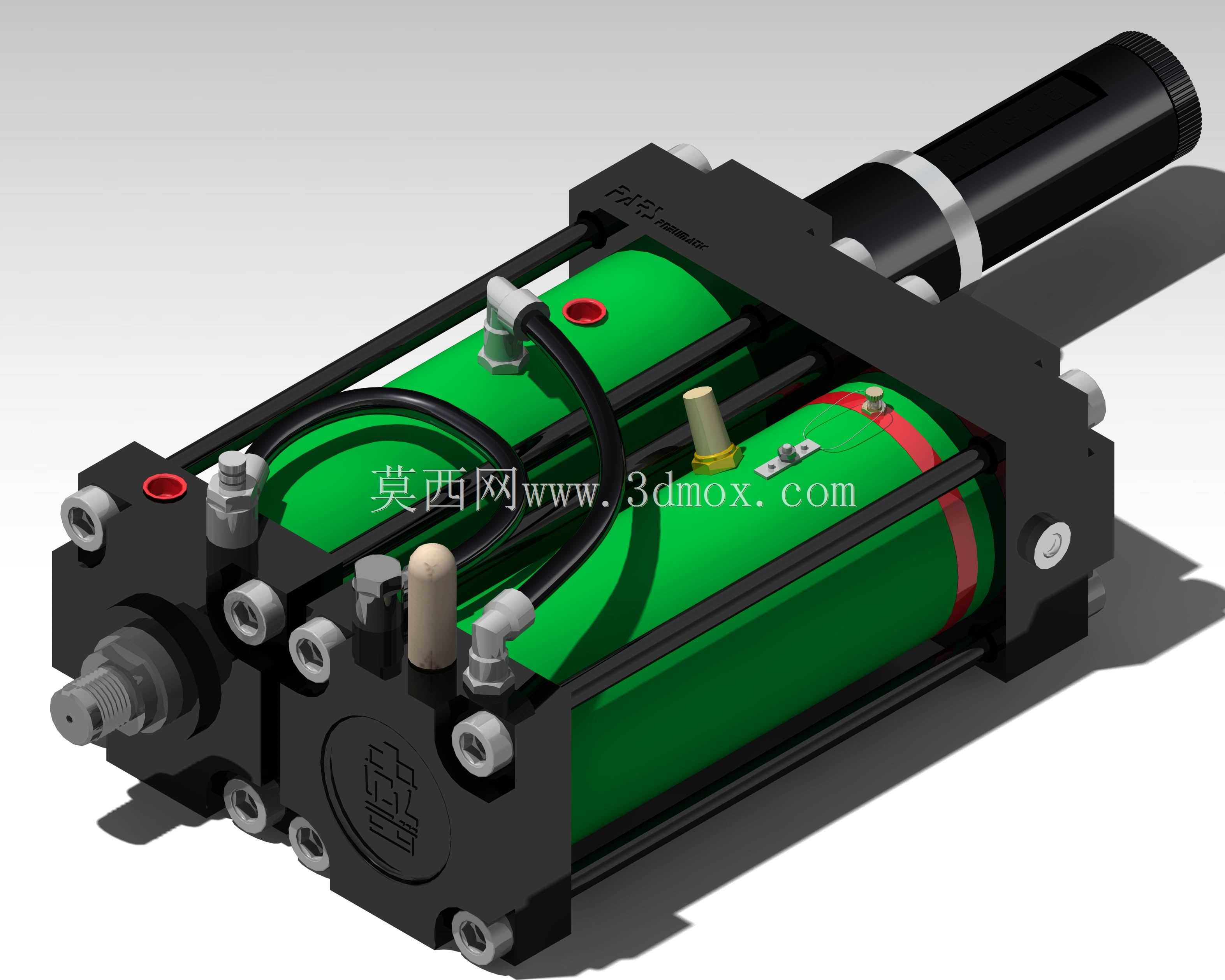

　　在自动化冲压、压装、铆接这类需要兼顾气动快速响应与液压高压出力的工位上，这类气液复合执行缸的应用占比正在逐年提升，相比纯气缸出力不足、纯液压缸响应偏慢且配套成本高的短板，油气缸能在不额外配置复杂液压站的前提下，用常规工厂气源就实现数倍于同缸径气缸的输出力，在中小型自动化装配线、工装夹具的夹紧工位、小型零件的冲压成型工序里，能大幅简化配套动力回路的设计。从结构设计逻辑来看，这款油气缸采用了双腔并列的缸体布局，将气压驱动腔与液压增压腔集成在同一安装框架内，避免了分体式油气缸外接管路多、占用安装空间大的问题，缸体外部的黑色框架既是结构承力件，也预留了标准的安装孔位，可直接适配常规ISO标准气缸的安装脚架、法兰板，

　　不需要重新设计定制安装转接件，能直接替换原有工位上的大缸径纯气缸，在不改动设备安装基面的前提下提升工位出力。从安装边界来看，这款缸的轴向总长度控制在同出力等级液压缸的三分之二左右，径向尺寸因为采用双腔并列布局，比单腔增压缸略宽，但整体安装基面的孔位间距与常规125缸径标准气缸保持一致，输出杆的端部螺纹规格也符合通用气动元件的接口标准，现场替换时不需要重新加工设备的安装板，也不用更换配套的输出端连接件，能大幅缩短设备改造的停机时间。缸体上配置的多个气口分别对应快速行程、增压行程、回程的气路控制，每个气口都采用标准内螺纹接口，可直接匹配常规气动快插接头，不需要额外转换接头；缸体侧面预留的传感器安装槽，可直接加装磁性开关，

　　用来检测活塞的行程位置，给设备控制系统提供到位信号，不需要额外设计外置的行程检测支架。在功能特性上，这款油气缸的工作逻辑是先通过气压驱动实现快速空程进给，接触到工件后自动切换到液压增压段，用较小的气源压力就能实现高压出力，空程阶段的运行速度和普通气缸一致，能缩短工位的辅助动作时间，增压阶段的出力平稳，不会像纯气缸冲压那样出现出力波动大、冲压深度不稳定的问题，适合用在对压装力、压装深度有一致性要求的装配工序里，比如轴承压装、销钉铆接、薄金属片冲裁这类工位。缸体的密封结构采用了组合式密封设计，气动腔与液压腔之间设置了多重隔离密封，避免气液互窜的问题，端盖上的导向套采用了耐磨铜合金材质，能承受输出杆的径向偏载，

　　适合在有一定侧向力的工装夹紧工位使用，不需要额外加装导向机构。从建模细节来看，这款模型完整还原了缸体的所有外部接口、安装孔位、紧固件位置，甚至包括缸体上的气嘴、油堵、密封端盖的细节结构，在做设备整体布局设计时，可以直接调用这个模型进行干涉检查，确认安装空间是否足够，气路管路的走向是否会和周边设备部件产生干涉，不需要再重新测绘建模。在实际选型应用时，这类油气缸的出力可以通过调整输入气源压力进行无级调节，不需要更换缸体就能适配不同压装力要求的工序，相比纯液压缸需要配套液压站、溢流阀、换向阀的复杂配置，油气缸只需要配置常规的气动换向阀就能完成全部动作控制，配套成本只有同出力液压系统的四分之一左右，而且日常维护只需要定期补充液压油、检查密封件磨损情况即可，维护难度远低于常规液压系统。在生产线的紧凑布局场景里，这类集成式油气缸因为不需要外接独立液压站，能节省大量的设备安装空间，在台式压装设备、小型自动化装配单元、工装夹具的夹紧机构里，这类元件的适配性非常高，尤其是在车间没有集中液压供油系统的场景下，只用现有压缩空气气源就能实现高压出力，不需要额外新增液压动力配套设施。
