喷帽注塑成型模具三维结构设计

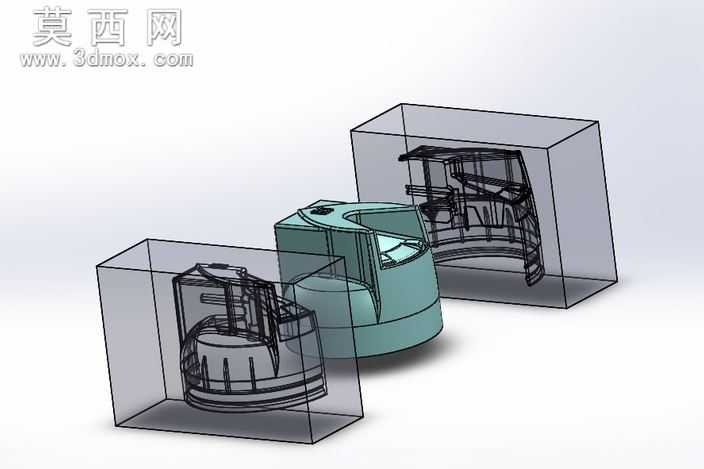

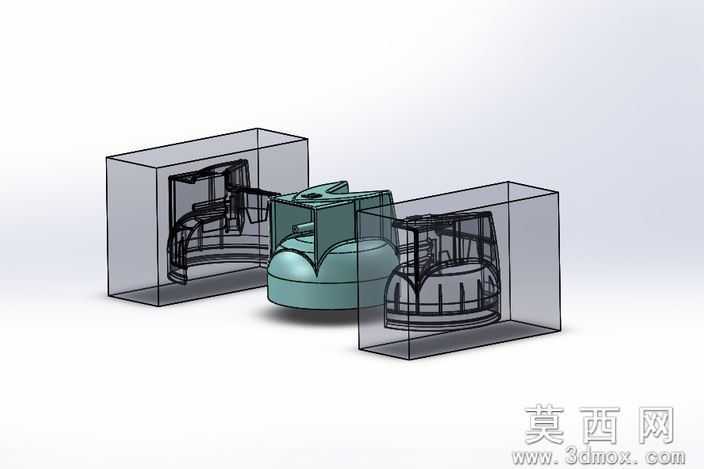

本套喷帽模具采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循注塑模具设计规范，先完成喷帽塑件的实体建模，基于塑件的外形轮廓、壁厚、倒扣结构与尺寸公差要求，反向推导模具的分型面位置，将分型面设置在喷帽最大轮廓处，确保开模时塑件能够顺利留于动模侧，避免脱模过程中出现塑件拉伤、变形的问题。模型包含完整的定模部分与动模部分，定模侧整合了型腔结构，采用整体式型腔镶件设计，既保证了喷帽外表面的成型光洁度，也便于后续的抛光维护与磨损更换；动模侧设置了对应喷帽内部结构的型芯镶件，针对喷帽内侧的细小卡扣与加强筋结构，在型芯上做了精准的特征还原，同时预留了顶出机构的安装位置，确保顶出力能够均匀作用在塑件边缘，避免顶白、顶穿等成型缺陷。模架部分采用标准两板模结构，建模时对导柱、导套、紧固螺钉、浇口套、定位环等标准件都做了1:1的实体还原，各零件之间的装配间隙、配合公差都经过参数校验，确保开合模动作无干涉。渲染阶段采用半透明材质表现模架的模仁腔体部分，清晰展示内部型腔与型芯的配合关系，对成型镶件部分采用金属哑光材质，还原模具钢材的质感，同时通过线框叠加的展示方式，直观呈现喷帽塑件在模具内部的成型位置，让观看者能够快速理解模具的成型逻辑。设计过程中充分考虑了注塑生产的实际需求，浇口形式采用侧浇口设计，位置选在喷帽的非外观面，避免浇口痕迹影响塑件外观，同时在型腔与型芯的对应位置设置了冷却水道的排布路径，保证注塑过程中模温均匀，减少塑件的翘曲变形，整套模型结构完整，装配关系清晰，可直接用于模具设计的参考教学，也可作为同类帽状塑件模具设计的结构参考模板，帮助设计人员快速掌握小型注塑件的模具结构设计思路，理解分型、顶出、冷却等核心结构的设计要点。
