滑块式模具局部组合结构三维设计

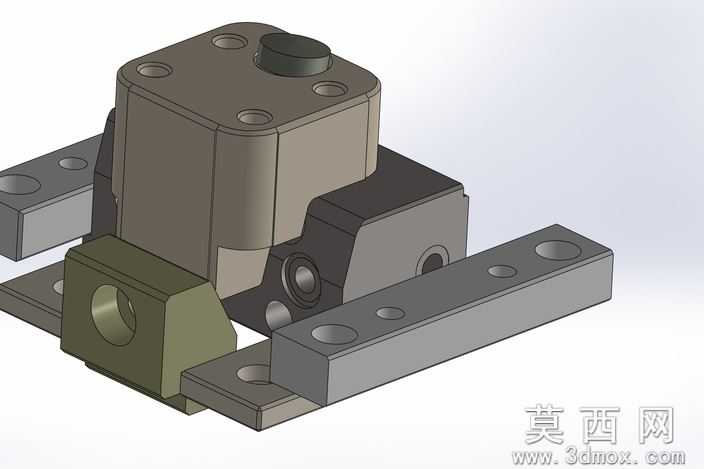

本作品为模具滑块功能段的三维建模成果，建模过程依托参数化三维设计逻辑完成，首先对模具滑块的功能需求进行拆解，明确该组件在模具开模、抽芯动作中的运动路径与配合关系，将整体结构拆分为滑块基座、导向滑轨、安装定位块、驱动衔接座四个核心功能模块，逐一完成各零件的草图绘制与特征建模。建模阶段严格遵循机械设计公差配合要求，对滑轨上的安装孔位采用线性阵列特征完成等距排布，保证孔位间距的一致性，对各零件的衔接贴合面做重合、同轴心的配合约束，还原实际装配状态下的位置关系，避免出现运动干涉问题。材质渲染阶段根据模具零件的实际用材赋予对应材质属性：主体滑块座与导向滑轨采用合金模具钢材质，调整材质参数还原钢材经调质处理后的哑光金属质感，表面做细微的磨砂纹理处理，模拟实际模具加工后的表面粗糙度；侧边的定位锁紧块赋予军绿色硬质氧化合金材质，还原耐磨配件的表面处理效果；顶部的调节旋钮做发黑处理的金属材质，突出功能件的视觉区分。结构设计上，导向滑轨采用双侧加宽的平直结构，预留多组沉头安装孔用于滑块整体在模架上的固定，滑块主体设置有竖向的安装腔体用于容纳抽芯驱动零件，侧边的定位块设置有同轴的导向通孔，用于穿装定位导柱保证滑块往复运动的直线度，各零件的棱角处均做了合理的工艺倒角，既避免应力集中问题，也符合实际模具加工的工艺要求。整体建模过程中对所有配合面做了间隙校验，保证滑块在抽芯行程内运动顺畅无卡滞，各连接部位的结构强度满足模具连续生产的受力要求，完整还原了滑块类模具组件的真实结构与装配逻辑，可用于模具结构教学、同类组件设计参考等场景。
