15VDC指针式直流电压表三维建模作品

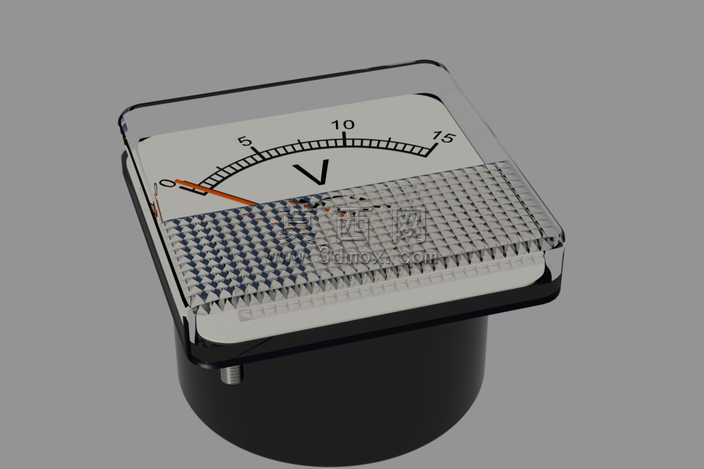

本作品为15VDC量程指针式直流电压表的三维建模成果，建模过程围绕实物仪表的真实结构与外观特征展开，完整还原了这类嵌入式安装直流电压表的全部细节。建模阶段首先梳理仪表的整体结构逻辑，将其拆分为表头外壳、透明防护面罩、刻度表盘、指针组件、安装基座、接线端子几个独立模块，分别进行参数化建模，确保各部件的装配公差符合真实电工仪表的生产标准。外壳部分采用圆角方形的嵌入式安装结构设计，建模时精准还原了外壳边缘的倒角弧度、侧壁的安装定位卡扣结构，以及底部圆柱形基座的尺寸比例，外壳表面做细腻的哑光黑色材质处理，还原工业仪表常用的阻燃工程塑料质感。透明防护面罩部分重点还原表面的棱纹防眩光结构，建模时通过阵列排布微小的三角锥纹理，模拟真实表头面罩的漫反射防反光效果，材质设置为高透亚克力材质，添加轻微的折射与反射参数，既体现透明件的通透感，也保留棱纹结构的光影细节。刻度表盘部分严格按照15V直流电压表的刻度规范制作，0-15V的刻度线做长短区分，对应5V、10V、15V的主刻度位置标注清晰数字，表盘中央设置标准的电压单位“V”标识，表盘底色采用哑光米白材质，刻度与标识采用黑色印刷质感，还原真实表盘的视觉效果。指针组件采用薄片状金属指针建模，还原指针的针尖造型与尾部配重结构，指针初始位置对准0刻度线，可通过建模参数调整偏转角度模拟电压测量状态。底部基座部分还原了嵌入式安装的螺纹固定结构，以及侧面的接线端子安装位，整体装配结构完全符合面板式直流电压表的真实安装逻辑。渲染阶段采用柔和的工业产品布光方案，通过多盏区域光突出面罩棱纹的质感、外壳的哑光质感以及表盘刻度的清晰度，背景采用中性灰色调突出仪表主体，最终呈现的模型可用于电工教学演示、设备面板装配仿真、工业场景素材搭建等场景。
