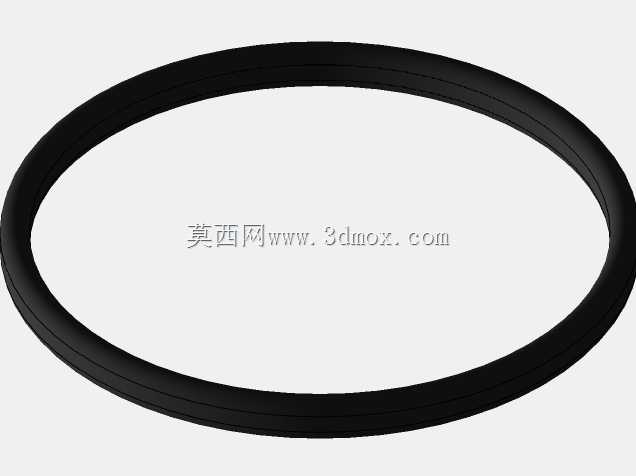

径向6.99mm规格O型密封圈结构设计

　　在液压、气动、流体输送以及各类机电设备的密封结构设计中，O型密封圈是应用频次最高的基础密封元件之一，本次涉及的径向截面直径6.99mm的O型圈，属于公制规格向英制尺寸适配的常用密封件，在各类进口设备国产化替代、非标设备定制设计场景中有着极高的使用占比。

　　从实际应用场景来看，这类径向尺寸接近7mm的O型圈，常被用于中等通径的液压阀块安装面、气缸活塞与缸筒配合面、管道法兰连接端面、泵体端盖结合面的密封作业，既可以承担静密封场景下的压力介质阻隔任务，也能在满足沟槽精度要求的前提下，适配低速往复运动、低转速旋转运动的动密封需求。在常规矿物液压油、润滑脂、常温清水、低压压缩空气等介质工况下，搭配对应的橡胶材质（丁腈橡胶、氟橡胶、三元乙丙橡胶等），可以稳定实现0-16MPa压力区间的密封效果，当搭配挡圈结构时，还能将承压上限提升至32MPa，覆盖绝大多数工业设备的常规压力工况需求。

　　从产品功能特性角度来说，这类O型圈依靠安装时被沟槽压缩产生的弹性回弹力，填充配合面之间的微观间隙，当介质压力升高时，密封圈会在压力作用下被挤压向沟槽的低压侧，进一步贴紧配合金属面，实现自紧式密封效果，相比平垫片、密封胶等密封形式，它的结构占用空间极小，安装拆卸便捷，密封失效后更换成本极低，且对配合面的加工精度要求相对适中，不需要过高的表面光洁度就能实现可靠密封，因此在各类设备的维修、改装、新品设计中都被优先选用。

　　在设计思路层面，这类径向截面6.99mm的O型圈，建模时首先要明确密封形式是径向密封还是轴向密封，两种场景下的沟槽尺寸设计逻辑存在明显差异：如果是活塞与缸筒之间的径向动密封，沟槽的深度需要根据介质压力、运动速度设置对应的压缩率，通常静密封场景下压缩率控制在15%-25%区间，动密封场景下压缩率控制在10%-18%区间，避免压缩量过大导致密封圈摩擦力急剧上升、使用寿命缩短，或是压缩量过小导致压力波动时出现介质泄漏。建模过程中需要严格控制截面的圆度公差，避免出现截面椭圆、接缝错位等问题，否则安装后会出现局部压缩量不均，导致局部过早磨损、泄漏。同时要考虑密封圈的内径拉伸率，安装在轴上的径向密封O型圈，内径要比轴径略小，保证安装后有适度的拉伸，避免密封圈在沟槽内窜动，但拉伸率不能超过5%，否则会导致截面直径缩小，压缩量不足引发密封失效。

　　从外形尺寸与安装边界来看，该款O型圈径向截面直径为6.99mm，适配的沟槽宽度通常设置为9-10mm，给密封圈受压变形留出足够的容隙，避免密封圈被挤入配合面的间隙中造成啃噬损坏。如果是轴向端面密封场景，沟槽的深度需要根据法兰的压紧间隙调整，保证法兰螺栓拧紧后，密封圈的压缩量处于设计区间内，同时沟槽的外经要比O型圈的外径略大0.2-0.4mm，内径比O型圈内径略小0.2-0.4mm，限制密封圈在压力作用下的窜动范围。在安装边界的校核上，需要注意配合金属件的导入角必须设置15°-30°的倒角，倒角处要打磨光滑无毛刺，避免安装时划伤密封圈表面；配合面的粗糙度要控制在Ra0.8-Ra3.2之间，过于粗糙会加速密封圈磨损，过于光滑则会导致密封圈与金属面之间无法形成稳定的润滑油膜，同样会缩短使用寿命。

　　在实际工程应用中，这类规格的O型圈经常会被用于各类非标液压站的阀块集成设计、小型气动执行元件的密封结构、水处理设备的管路连接密封，以及部分进口工程机械的密封件国产化替代，因为部分进口设备的密封槽尺寸是按照英制标准设计，6.99mm的截面直径恰好对应英制0.275英寸左右的截面规格，直接采用公制7mm截面的O型圈会出现压缩量过大的问题，而6.99mm的精确截面尺寸可以完美适配原有沟槽，不需要对原有金属部件进行二次加工，大幅降低设备维修的成本与周期。建模过程中还需要考虑不同橡胶材质的收缩率，比如丁腈橡胶模压生产时的收缩率通常在1.5%-2%之间，氟橡胶的收缩率略高，在三维建模时需要根据选定的材质预留对应的收缩余量，保证生产出的成品尺寸符合设计公差要求。另外，在用于动密封场景时，需要在沟槽一侧设置润滑脂储槽，保证设备运行初期密封圈有足够的润滑，避免干摩擦导致密封圈过早老化失效；当工作压力超过10MPa时，需要在密封圈的承压侧加装聚四氟乙烯挡圈，阻挡密封圈在高压下被挤入配合间隙，提升密封结构的承压能力与使用寿命。
