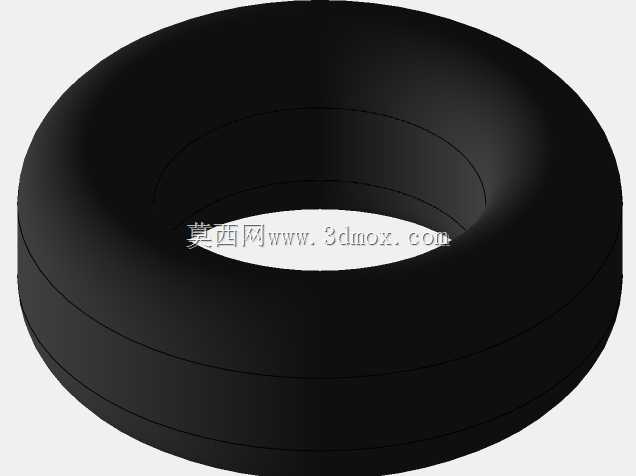

径向5.33毫米规格O型密封圈三维结构

　　在液压系统的阀块油路对接位置、气动管路的接头衔接处、小型水泵的腔体结合面，这类小截面尺寸的O型密封圈是应用频次极高的静密封元件，部分低行程、低线速度的动密封场景也会选用同规格产品，依靠橡胶材质受压后的弹性形变填充配合面的微观间隙，阻断流体介质的泄漏路径。这款径向尺寸5.33毫米的O型圈，截面直径属于常规小尺寸密封范畴，适配的安装沟槽多开设在圆柱配合面或者法兰端面上，设计阶段需要严格控制沟槽的深度、宽度以及倒角参数，避免安装时出现圈体被剪切、挤压溢出沟槽的问题，同时要保证安装后圈体有合理的压缩率，静密封场景下压缩率通常控制在15%-25%区间，动密封场景可适当下调压缩率，减少往复运动时的摩擦磨损，延长密封件的使用寿命。

　　从结构设计逻辑来看，这类标准截面的O型圈建模时不需要额外做异形结构调整，完全遵循环形回转体的成型逻辑，以截面圆为轮廓绕中心轴线回转生成实体，建模过程中需要重点保证截面圆的圆度以及回转中心的同轴度，避免出现圈体截面粗细不均、整体圆度超差的问题，否则实际安装后会出现局部压缩量不足导致的泄漏，或者局部压缩量过大导致的早期老化失效。实际选型应用时，除了匹配径向安装尺寸，还要结合使用场景的介质类型、工作温度、压力等级选择对应的橡胶材质，普通矿物油介质场景可选用丁腈橡胶材质，耐高温或者耐腐蚀介质场景可更换为氟橡胶材质，食品接触类场景则要选用符合食品级要求的硅橡胶材质，不同材质的硬度差异也会影响安装沟槽的参数设计，

　　硬度较高的橡胶材质可适当放宽沟槽的加工公差，硬度较低的材质则需要严格控制沟槽边缘的毛刺和粗糙度，避免尖锐边角划伤圈体表面。在设备装配环节，这类小尺寸O型圈安装前需要检查圈体表面是否有飞边、裂纹、气泡等成型缺陷，同时清理安装沟槽内的金属切屑、灰尘等杂质，安装时可在圈体表面涂抹少量适配的润滑脂，减少安装过程中的摩擦阻力，避免圈体被扭曲安装，一旦出现扭曲装配，设备运行过程中圈体会在介质压力作用下快速出现剪切破损，直接导致密封失效。从安装边界来看，这款径向尺寸5.33毫米的O型圈，适配的轴类或者孔类配合公差需要控制在合理范围，配合面的粗糙度不能过高，否则会加速圈体表面的磨损，同时配合件的端部需要做15到30度的导入倒角，

　　倒角处不能有尖锐的加工棱边，防止安装时刮伤圈体。在日常设备维护中，这类小规格O型圈属于易损件，定期拆解设备时需要检查圈体的老化情况，出现表面龟裂、永久变形量超过截面直径20%的情况时就需要及时更换，更换时要注意选用尺寸公差匹配的同规格产品，不能随意用截面尺寸偏差较大的产品替代，否则要么压缩量不足泄漏，要么压缩量过大加速老化。很多刚入行的结构设计人员在做这类密封结构设计时，容易忽略沟槽的尺寸公差和表面粗糙度要求，或者在建模时没有预留合理的膨胀空间，导致设备运行后因为温度升高、橡胶材质受热膨胀，出现圈体被挤入配合间隙的咬伤问题，反而影响密封可靠性，所以在三维建模阶段就需要把配合间隙、沟槽参数、安装导入结构都完整还原，才能给后续的加工和装配提供准确的参考依据。
