机加工装夹用带压杆V型定位夹具结构

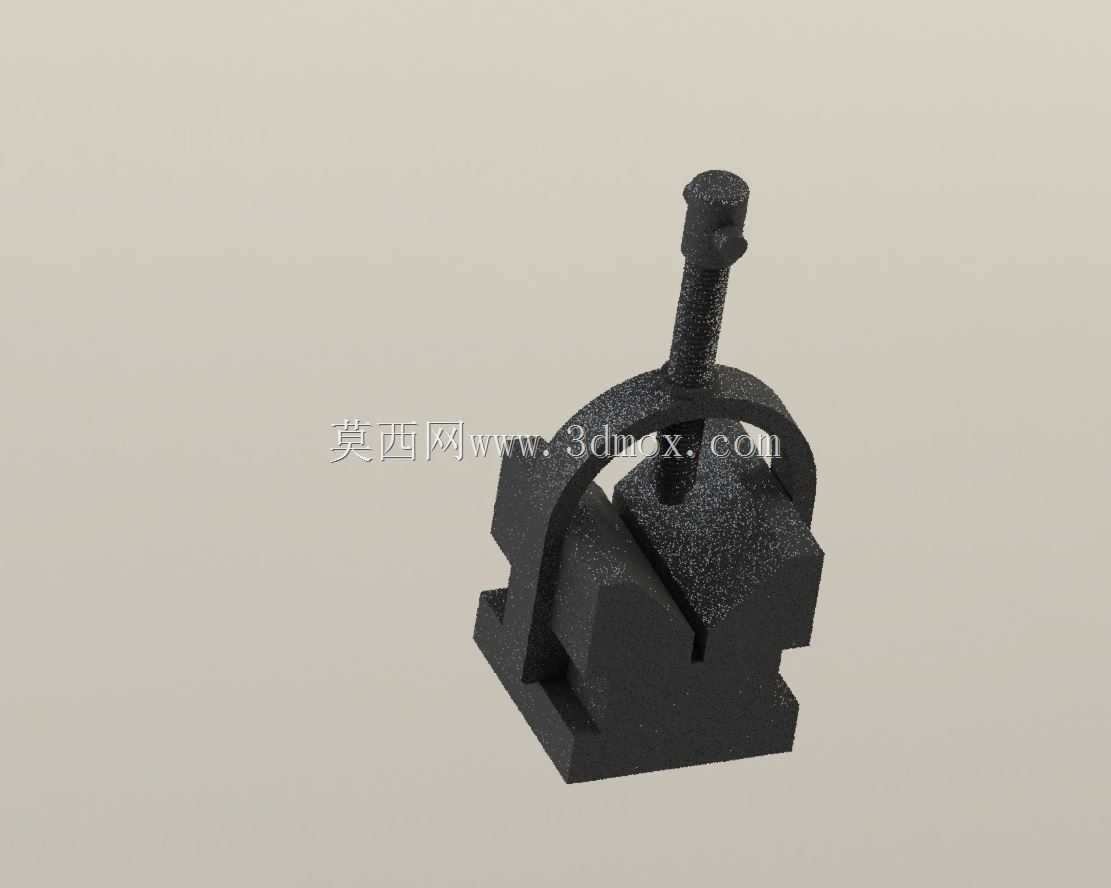

　　这套V型定位夹具结构，是面向轴类、小直径圆柱类零件机加工工序开发的装夹定位组件，在普通车床、铣床、磨床的小批量零件加工场景中应用十分普遍，也可作为钳工划线工序的定位基准件使用，解决圆柱类零件装夹时易转动、定位基准偏移的常见问题。从结构功能来看，主体V型座采用90度开口设计，V型面的夹角公差控制在±2′范围内，能够适配直径在φ8mm到φ30mm区间的圆柱类工件，开口处做了0.5mm的倒角处理，避免工件吊装放置时磕碰V型定位面造成基准损伤。配套的拱形压架跨装在V型座两侧的导向槽内，压架顶部的螺纹孔与压紧杆配合，压紧杆下端做了圆弧面处理，压紧时与圆柱工件的外圆面形成线接触，不会压伤工件表面，同时压紧力方向垂直指向V型座的对称中心线，

　　保证装夹时工件不会出现侧向位移。设计过程中优先考虑了装夹操作的便捷性，压架与V型座之间采用间隙配合的导向结构，更换不同直径工件时，只需松开压紧杆，将压架沿导向槽向上抬起即可取放工件，无需完全拆卸压紧组件，单步装夹动作可在3秒内完成，适配小批量零件加工时频繁换件的作业节奏。V型座底部设计有两个定位键槽，可与机床工作台上的T型槽配合定位，安装时通过两个M8的内六角螺栓穿过底座的沉头孔将组件固定在工作台面上，底座的安装孔中心距为62mm，沉头孔深度为6mm，适配标准机床工作台的安装尺寸，无需额外加工转接板即可直接安装使用。V型座的总高度为45mm，压架抬起后的最大开口高度为55mm，压紧杆的行程为20mm，

　　整套组件的安装边界尺寸控制在70mm×50mm×80mm范围内，不会占用过多工作台面空间，可在同一工作台面上并排布置多套组件，实现多工件同时装夹加工。在实际使用场景中，这类V型夹具常用来定位销轴类零件的铣扁、钻孔工序，也可用于小直径圆柱零件的外圆磨削定位，相比平口钳装夹圆柱工件，V型定位的重复定位精度可控制在0.02mm以内，能够有效保证圆柱零件加工时的同轴度、对称度形位公差要求。结构设计上对易磨损部位做了针对性强化，V型定位面、压紧杆下端圆弧面均预留了0.3mm的淬火层厚度，热处理后硬度可达HRC45-50，长期使用磨损后可通过修磨V型面恢复精度，整套组件的零件数量仅为5件，维护更换成本极低，压架的拱形结构在保证压紧刚度的同时，

　　尽可能减少了对工件加工区域的遮挡，避免铣刀、砂轮等加工刀具与夹具发生干涉。针对不同的加工工况，压紧杆的顶部设计有方头结构，可使用标准扳手施加压紧力，压紧力的大小可通过扳手扭矩控制，针对薄壁类圆柱工件，可通过控制扭矩避免装夹变形，针对重切削工况，可适当加大压紧扭矩保证装夹可靠性。V型座的两侧导向槽采用对称加工工艺，保证压架上下移动时始终与V型座中心线重合，不会出现压偏的情况，导向槽的配合间隙控制在0.03mm以内，既保证移动顺畅，又不会因间隙过大造成压紧时的位置偏移。
