带针头推杆式注射器内部结构三维建模

　　本次呈现的注射器结构模型，完整还原了临床常用的推杆式注射器全部核心构件，从实际使用场景出发，覆盖了从药液抽取、定量存储到推注给药的全流程功能实现逻辑。在临床护理、实验室液体移取、工业点胶作业等场景中，这类注射器的结构可靠性直接影响操作精度，建模过程中优先还原了各部件的配合公差逻辑，避免出现结构干涉问题。

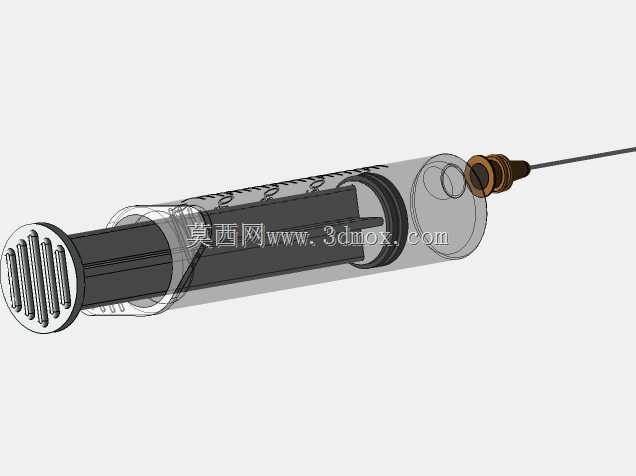

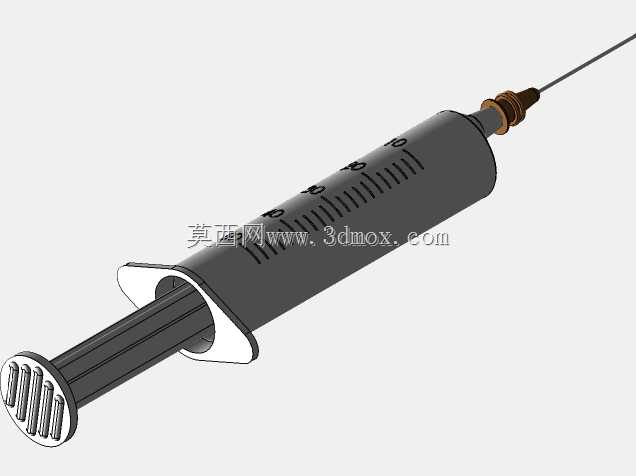

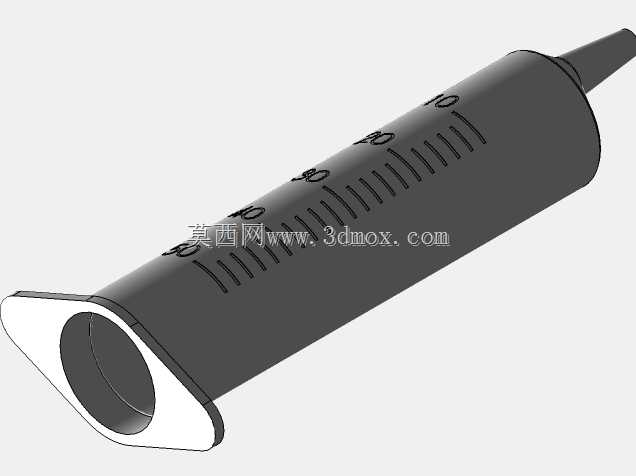

　　从结构组成来看，模型包含外针筒、内置橡胶活塞、推杆、拇指按压座、指靠法兰、针头连接座、针管几个核心部分。外针筒采用透明薄壁结构设计，筒壁外侧预留了刻度标识的凸台结构，实际生产中该位置会通过丝印或模内注塑标注容量刻度，方便操作人员读取抽取液体的体积，建模时筒壁厚度按照常规医用PP材质的注塑工艺要求设置，避免壁厚不均导致的成型缩痕问题。推杆尾部的拇指按压座做了放射状防滑筋设计，增大推注时拇指与按压面的摩擦力，防止操作时打滑；针筒尾部的双侧指靠法兰做了圆弧过渡处理，匹配食指与中指的贴合弧度，长时间握持操作不会产生明显的压痕不适感。

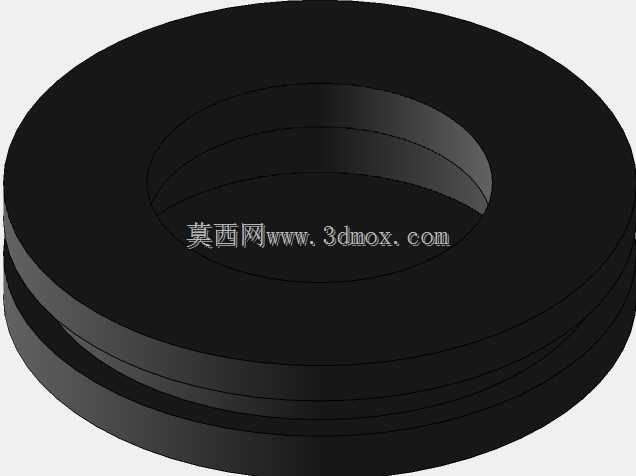

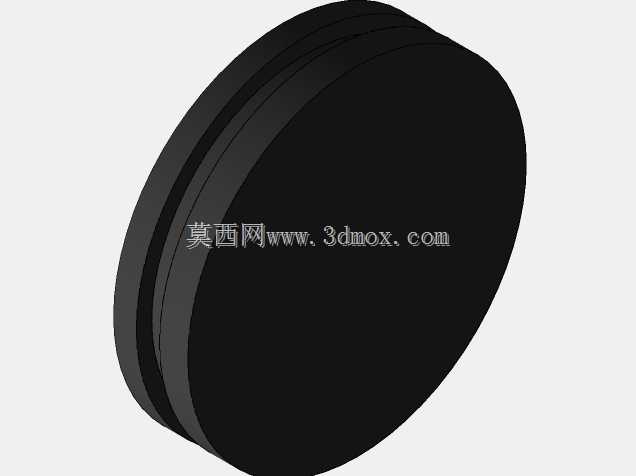

　　针头与针筒的连接采用标准鲁尔接头结构，锥度严格匹配通用医用接头的6:100锥度要求，既可以保证针头安装后的同轴度，又能通过锥面过盈配合实现密封，避免推注过程中出现液体渗漏，同时该通用接口可以适配不同规格的针头、延长管、过滤器等外接配件，拓展设备的使用场景。内置的橡胶活塞采用双道密封环结构，两道密封环与针筒内壁过盈配合，既可以保证推注过程中的滑动顺畅度，又能完全隔绝活塞前后的腔体，避免抽取液体时出现漏气、漏液问题，活塞与推杆的连接采用卡扣式结构，推杆端部的凸台卡入活塞内侧的卡槽，拉动推杆时可以带动活塞同步后退形成负压，完成液体抽取动作，推注时推杆端面推动活塞向前移动，将筒内液体匀速推出。

　　在安装边界与尺寸设计上，模型按照常规5ml规格注射器的实际尺寸搭建，针筒外径控制在14mm左右，总长度不含针头约为75mm，针头长度按照常规医用注射针规格设置为25mm，针管内径0.5mm，所有配合面的间隙按照塑料件与橡胶件的装配公差设置，活塞与针筒内壁的单边过盈量控制在0.2-0.3mm，既保证密封性能，又不会因为过盈量过大导致推注阻力过高。鲁尔接头的外螺纹尺寸匹配标准针头护帽的安装要求，未安装针头时可以通过护帽密封筒口，避免内部液体污染或洒出。

　　设计过程中充分考虑了实际使用的受力情况，推杆采用十字筋结构，在保证整体结构强度、避免推注时推杆弯曲变形的前提下，尽可能减少材料用量，降低生产制造成本；针筒尾部的指靠法兰厚度设置为2mm，握持受力时不会出现断裂变形；针头连接座与针筒主体采用一体化结构设计，避免粘接或装配带来的连接强度不足问题，能够承受推注时的内部压力，不会出现接头崩开的情况。针对不同使用场景的适配性，模型的结构可以快速调整参数拓展为不同容量规格，通过调整针筒内径、推杆长度即可实现1ml、2ml、10ml、20ml等不同容量注射器的结构衍生，橡胶活塞、鲁尔接头等通用件可以直接复用，减少重复建模的工作量。

　　从结构验证的角度，模型搭建完成后已完成全行程的运动干涉检查，推杆从完全推入到最大抽取位置的全行程中，所有部件无干涉、无卡滞，活塞的运动轨迹与针筒轴线完全重合，不会出现偏磨导致的密封失效问题。针管与针头连接座的装配采用过盈压装结构，连接座内部的针管安装孔与针管外径过盈配合，压装后可以承受正常使用时的拉力，不会出现针头脱落的情况。整体结构没有冗余设计，所有特征都服务于实际使用功能，没有多余的装饰性结构，完全匹配量产产品的设计逻辑，能够直接用于结构演示、工艺分析、教学展示等场景，也可以作为相关自动化设备设计时的配套参考模型，比如自动注射泵、自动取样设备的夹具设计、推注机构行程设计都可以参考该模型的尺寸参数进行匹配，避免出现适配性问题。
