带侧握把手的敞口饮水杯结构设计

　　日常场景里随处可见的带柄敞口杯，看似结构简单，实则在建模阶段需要兼顾握持手感、盛放稳定性、清洗便利性等多个实际使用维度的需求，很多刚接触结构建模的从业者容易忽略细节处的工程逻辑，做出的模型要么存在曲面衔接瑕疵，要么在实际落地生产时出现壁厚不均、应力集中的问题。从实际使用场景出发，这类敞口杯主要覆盖日常居家饮水、办公场景饮品盛放、餐饮门店客用器具等多个使用场景，不同场景下对杯体的尺寸、壁厚、把手承重的要求存在细微差异，但核心的结构设计逻辑是共通的。建模过程中首先要确定杯体的核心轮廓，杯身采用渐变弧面过渡，从杯口位置到底部位置直径逐步收窄，这个收窄比例不是随意设定的，需要考虑放置时的重心位置，底部直径过小会导致放置时容易侧翻，

　　直径过大则会徒增整体重量，同时占用过多桌面放置空间，常规使用场景下杯底直径设置为杯口直径的七成左右，能够在稳定性和握持便利性之间找到较好的平衡点。杯壁的厚度设计需要匹配常用的加工工艺，如果是采用注塑工艺生产的塑料杯，壁厚要保持均匀，避免出现壁厚差过大导致的冷却不均、成型后表面出现缩痕的问题；如果是陶瓷材质的杯体，壁厚可以适当调整，但同样要保证过渡区域顺滑，没有突变的截面，避免烧制过程中出现开裂。侧置的把手是整个结构里需要重点处理的部分，很多新手建模时会直接将把手和杯身做简单的布尔合并，忽略了衔接处的圆角过渡，实际使用中把手位置是受力最集中的区域，当杯内盛放满容量的液体时，整个杯体的重量全部通过把手和杯身的衔接位置传递到使用者手上，如果衔接处没有做足够的圆角过渡，会存在明显的应力集中点，长期使用或者受到轻微磕碰时就容易出现把手断裂的问题。建模时把手的内圈轮廓要贴合普通人手指弯曲的弧度，把手和杯身之间的预留空隙要保证成年人的手指能够顺利穿过，不会出现卡手的情况，同时把手的截面采用椭圆造型，相比正圆形截面能够提升握持时的贴合度，减少长时间持握时的压手感。杯口位置做了轻微的外翻边处理，这个细节设计一方面能够提升饮用时嘴唇接触的舒适度，避免尖锐的杯口边缘带来的不适感，另一方面外翻的结构能够提升杯口的结构强度，减少杯口受到碰撞时出现豁口、开裂的概率，同时在倾倒液体时，外翻边能够起到导流的作用，让液体沿着杯口边缘流出，避免出现顺着杯壁外洒的情况。

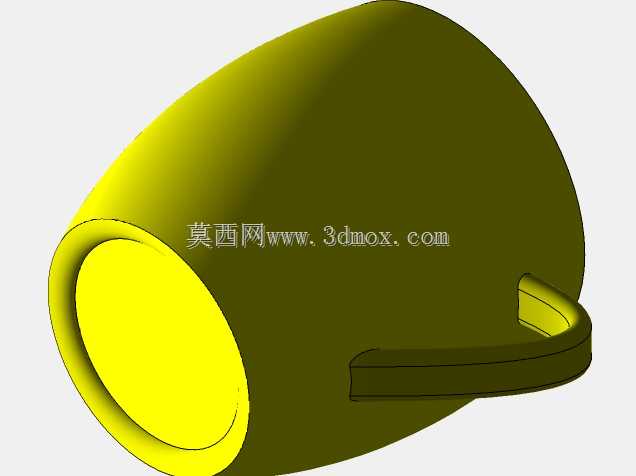

　　杯底位置设计了内凹的圈足结构，这个结构一方面能够减少杯底和放置桌面的接触面积，避免杯底和桌面之间形成真空层导致拿起时出现吸附的问题，另一方面圈足的存在能够让杯体放置在略有不平整的桌面上时依然保持稳定，不会出现晃动的情况，同时圈足的高度要控制在合理范围，过高会导致杯体重心上移，降低放置稳定性，过低则无法起到应有的作用。整个模型的曲面构建采用全参数化的建模逻辑，所有的轮廓尺寸、过渡圆角、壁厚参数都可以根据实际的使用需求做快速调整，比如针对大容量需求可以调整杯身的高度参数，针对儿童使用场景可以缩小整体的轮廓尺寸，同时调整把手的大小适配儿童的手型。在曲面衔接的处理上，杯身和把手的衔接位置、杯身和杯底圈足的衔接位置、

　　杯口外翻边的过渡位置都做了G2连续的曲面处理，保证曲面顺滑无棱线，不管是后续做渲染展示还是导入工程软件做模具设计，都不需要再做额外的曲面修补工作。很多人觉得这类简单的日用容器建模没有技术含量，实际上越是这类日常高频接触的产品，越需要在细节处贴合实际使用的需求，每一个尺寸的设定、每一处圆角的大小、每一个曲面的过渡弧度，背后都对应着实际使用时的体验反馈，脱离实际使用场景的建模哪怕曲面做的再顺滑，落地生产后也会出现各种各样的使用问题。建模过程中还要考虑后续的装配和配套问题，比如这类杯子通常会配套杯盖，在杯口位置的尺寸设计时就要预留杯盖的配合公差，保证后续配套的杯盖能够顺利卡合，不会出现过松漏液或者过紧难以打开的问题；如果是需要叠放收纳的款式，还要在杯身内部和外部的尺寸设计上预留叠放间隙，保证多个杯子能够顺畅叠套在一起，减少收纳时占用的空间，同时避免叠放时出现卡滞无法分离的情况。
