薄型RFID读卡终端结构设计方案

　　这款薄型射频读卡终端的结构设计，最初是针对桌面式身份核验、工位权限管控这类近距离读卡场景做的适配，在做结构排布的时候最先考虑的是安装场景的适配性——不管是粘在工位桌面侧边、嵌入门禁闸机的预留安装位，还是直接平放在前台桌面做访客登记，都不需要额外做复杂的固定结构，整机做了大圆角的边缘处理，没有尖锐的凸起棱角，日常人员频繁触碰也不会出现刮蹭的问题。

　　从功能实现的结构逻辑来看，整机内部的射频天线板做了居中排布，外壳的上盖采用对射频信号屏蔽极小的工程塑料材质，能保证读卡区域的信号均匀覆盖，不会出现局部读卡盲区；下盖做了局部的壁厚加厚处理，用来固定核心的读卡控制电路板，电路板和外壳内壁之间预留了足够的走线空间，避免组装的时候线材被挤压出现信号干扰的问题。机身侧边预留的微小指示灯开孔，刚好对应电路板上的状态提示灯，读卡成功、待机、故障不同状态下的灯光可以直接透过开孔传递出来，不需要额外做导光件，既压缩了整机厚度，也减少了组装的零件数量。

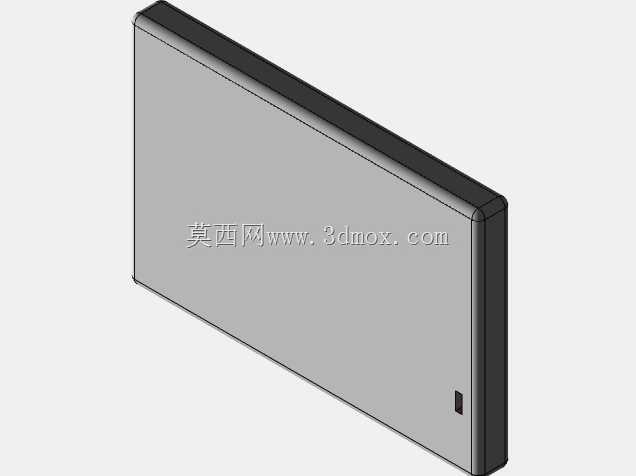

　　设计过程中特意把整机厚度控制在较薄的区间，整体外形为规整的长方形，长宽比例适配常规的桌面摆放和嵌入式安装的预留尺寸，安装边界上不需要预留过大的操作空间，设备本身没有突出的外接部件，嵌入式安装的时候只需要开出对应长宽的矩形槽位，把设备推入后用侧边的卡扣或者背胶固定即可，不需要额外打固定螺丝，后期维护拆卸也很方便。

　　从实际使用的场景适配来说，这类读卡终端可以对接工位的权限管理系统，员工刷对应射频卡就能解锁工位的设备操作权限，避免无关人员误操作生产设备；也可以用在小型门禁系统里，安装在门框侧边做进门权限核验，因为整机厚度薄，不会突出门框太多影响人员通行；还可以放在图书馆、档案室的出入口做人员进出的刷卡登记，平整的外壳表面方便后期印刷标识、张贴场所码之类的提示内容，外壳表面做了细磨砂的处理，日常频繁触碰不容易留下指纹和划痕，长期使用也能保持外观整洁。

　　结构细节上，上下盖采用卡扣加少量定位柱的配合方式，组装的时候不需要打螺丝，卡扣的扣合量做了合理的设置，既不会因为扣合过紧导致拆卸的时候损坏卡扣，也不会因为扣合太松出现上下盖缝隙过大的问题；外壳的壁厚做了均匀化处理，注塑生产的时候不容易出现缩痕、翘曲的问题，能有效降低生产的不良率。内部电路板的固定柱做了加强筋处理，即使设备受到轻微的碰撞，电路板也不会出现移位的问题，保证射频天线和读卡区域的对位精度，避免因为结构移位导致读卡距离变短、读卡灵敏度下降的问题。

　　在做结构校核的时候，特意考虑了日常使用中的磕碰场景，设备的四个边角做了加厚的圆角处理，不小心从桌面滑落的时候，边角先接触地面也不容易出现外壳开裂的问题；内部的电路板和外壳之间预留了微小的缓冲间隙，轻微的冲击不会直接传递到电路板上，能有效保护上面的电子元件。设备的底部预留了可选的防滑胶条粘贴位，如果是桌面平放使用，贴上防滑胶条之后不会因为刷卡的时候手部触碰导致设备滑动，提升操作的稳定性；如果是壁挂或者嵌入式安装，这个位置也可以贴双面胶做初步固定，再配合卡扣完成最终的安装固定，适配不同的安装需求。
