符合NAB标准的专业开盘磁带卷盘结构

　　在专业音频录制、广播播出、磁带音频资料归档的场景中，磁带卷盘是开盘式录音设备的核心承载部件，其结构精度直接决定磁带运行的稳定性，一旦卷盘同轴度、安装适配性不达标，轻则出现走带抖晃、音质劣化，重则会拉伤磁带基底，造成珍贵音频资料的不可逆损坏。这款10.5英寸规格的磁带卷盘，完全匹配NAB工程手册中NARTB记录与复制标准的尺寸要求，可适配绝大多数专业开盘录音机的卷轴安装位，覆盖从广播级录播设备、专业录音棚开盘机到民用高端开盘播放设备的使用需求，既可以承载全新空白磁带完成录音作业，也可以用来复录、归档珍贵的开盘磁带内容，在老音频资料数字化转录场景中，这类符合标准尺寸的卷盘能够减少走带张力波动，降低磁带在反复读取过程中的磨损风险。

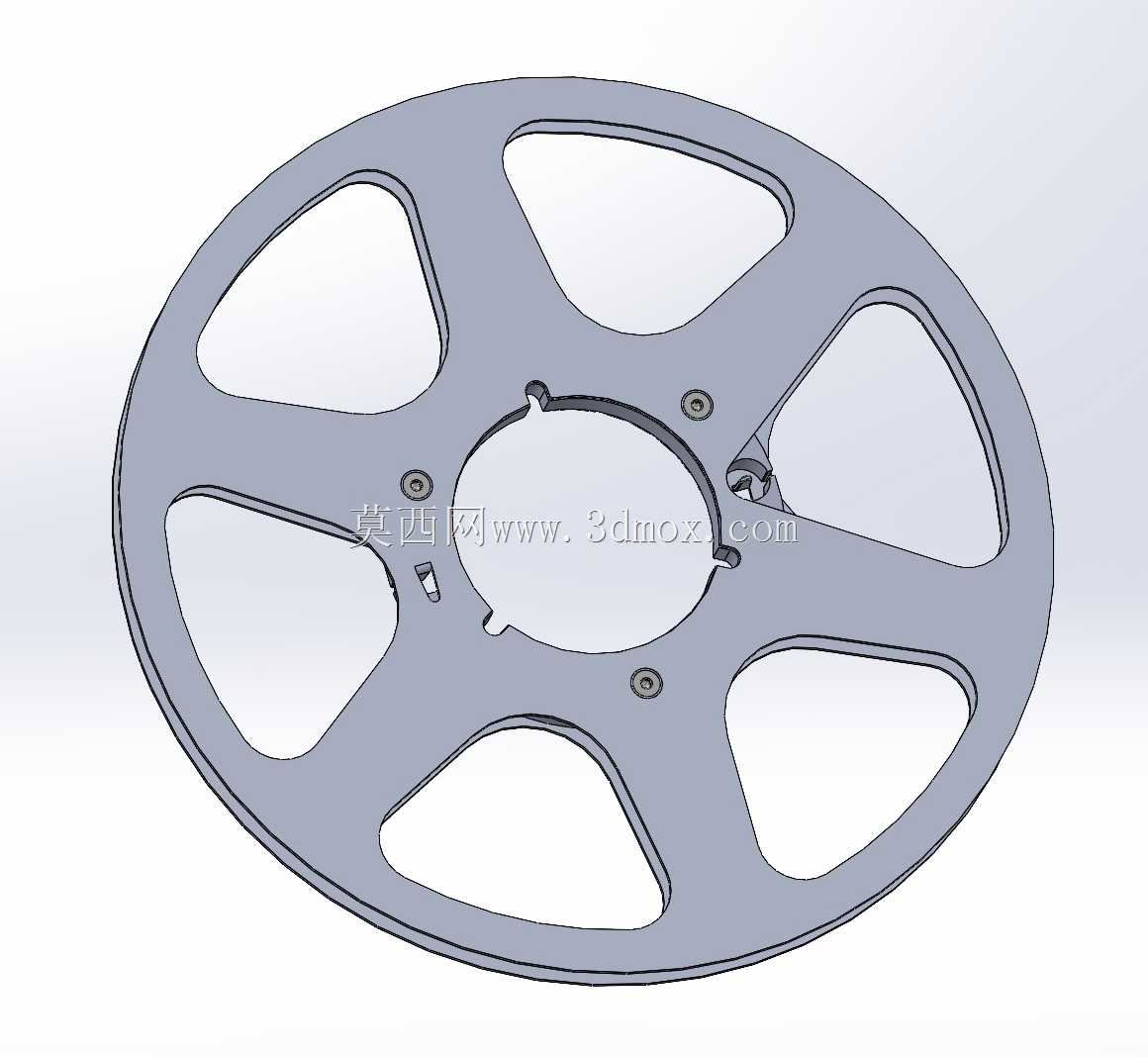

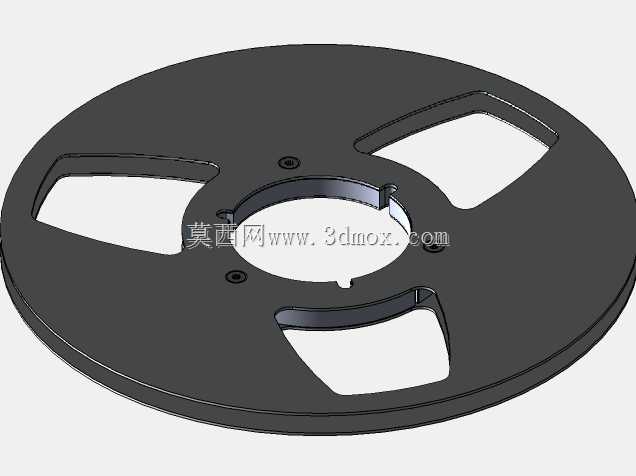

　　从结构设计来看，这款卷盘整合了两类经典NAB法兰的结构优势，既保留了经典六辐法兰的结构刚性，也融合了早期三辐法兰的轻量化特点，轮辐采用大尺寸镂空设计，并非单纯为了减重——在开盘机高速走带、快进快退的工况下，镂空结构可以减少轮盘转动时的空气阻力，降低风阻带来的转动惯量波动，避免高速启停时磁带张力突变。卷盘中心的安装定位结构是设计的核心，采用标准NAB卡口结构，卡口处的定位缺口、锁紧槽的尺寸完全匹配通用开盘机的卷轴卡爪，安装时无需额外转接配件，推入即可完成定位锁紧，转动过程中不会出现径向窜动。中心安装位周边均匀布置的紧固点位，用于固定两侧法兰盘的连接销，保证两侧法兰的平行度，避免法兰偏斜导致的磁带边缘剐蹭，法兰边缘做了小圆弧卷边处理，不会划伤磁带边缘的磁粉层。

　　安装边界方面，这款卷盘的外径为10.5英寸，适配1/4英寸宽度的开盘磁带，满盘可承载的磁带长度匹配该规格卷盘的标准容带量，安装时需确认设备卷轴的伸出长度匹配卷盘中心的沉孔深度，保证卷盘安装后与设备面板的间隙在1-2mm区间，避免转动时与设备机身产生摩擦。卷盘的法兰平面度控制在0.1mm以内，两侧法兰的间距严格匹配1/4英寸磁带的宽度公差，既不会因为间距过窄夹伤磁带，也不会因为间距过宽导致磁带在卷绕过程中出现上下窜动、卷绕不齐的问题。在实际建模过程中，所有配合尺寸都严格遵循NAB标准的公差要求，卡口的配合公差选用间隙配合，保证安装拆卸顺畅的同时，将径向跳动量控制在允许范围内，轮辐的厚度经过结构校核，在满盘磁带的重量负载下，法兰的变形量不超过0.05mm，长期使用不会出现法兰翘曲的问题。

　　不同于民用塑料卷盘的低成本设计，这款卷盘的结构完全按照专业广播级使用场景设计，所有受力位置都做了应力分散处理，比如轮辐与外圈法兰、中心轮毂的连接位置都做了圆弧过渡，避免应力集中导致的轮辐断裂，即使在频繁快进快退、反复启停的高强度使用场景下，也能保持结构稳定性。在老磁带修复场景中，这类标准尺寸的金属结构卷盘可以替换老化变形的原装塑料卷盘，解决老卷盘变形导致的走带不畅问题，帮助珍贵的历史音频资料完成转录抢救。建模时还原了卷盘表面的所有细节结构，包括连接销的沉头孔、卡口处的定位弹片槽位，完全还原真实零件的装配关系，可直接用于结构验证、3D打印制作替换件，也可作为专业音频设备演示的配套结构模型使用。
