长条形排水格栅三维结构设计

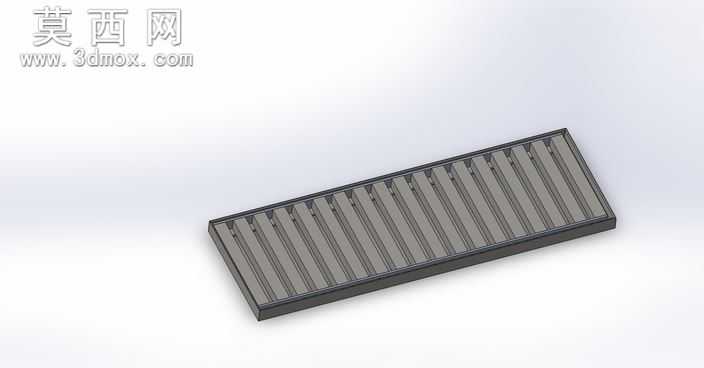

本作品为长条形排水格栅的三维参数化设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先以矩形拉伸特征创建格栅的外框基体，对外框的四个边角做等半径圆角处理，避免尖锐棱角带来的安装划伤风险，同时提升构件整体的结构应力表现。外框内部的栅条采用线性阵列特征完成排布，设计前期通过多组栅条间距的参数调试，最终确定均匀等距的栅条布局，既保证足够的通水过流面积，又能有效阻挡大体积杂物落入排水通道，栅条与外框的连接位置采用一体化拉伸成型设计，无需额外添加装配约束，减少后续生产环节的拼接工序。建模过程中对栅条的截面做了微幅拔模斜度处理，方便注塑或冲压脱模生产，同时栅条上表面做了细微的防滑纹理凸起，提升踩踏使用时的摩擦力。材质渲染阶段，为模型赋予哑光深灰色硬质工程塑料材质，调整材质的粗糙度参数模拟实际注塑件的表面质感，添加柔和的环境漫反射光照，清晰呈现栅条之间的缝隙结构与外框的厚度细节，渲染视角选择斜向等轴测视角，可同时展示格栅的顶面布局、侧边厚度与整体长宽比例。设计思路上，该格栅定位为常规排水通道的配套遮挡构件，整体采用扁平长方造型适配狭长型排水槽的安装需求，外框边缘预留微小的安装卡位凸缘，可直接卡入排水槽的预设卡槽完成固定，无需额外螺丝紧固件，安装拆卸便捷便于后续清理维护。结构设计上兼顾过流效率与结构强度，栅条的厚度经过力学模拟验证，可承受常规行人踩踏的载荷不会发生弯折断裂，一体化的建模方式保证模型各部分尺寸精度，可直接导出用于生产开模的工程图纸，也可导入仿真软件做进一步的受力、流体通过性分析。
