开槽六角锁紧螺母三维结构设计

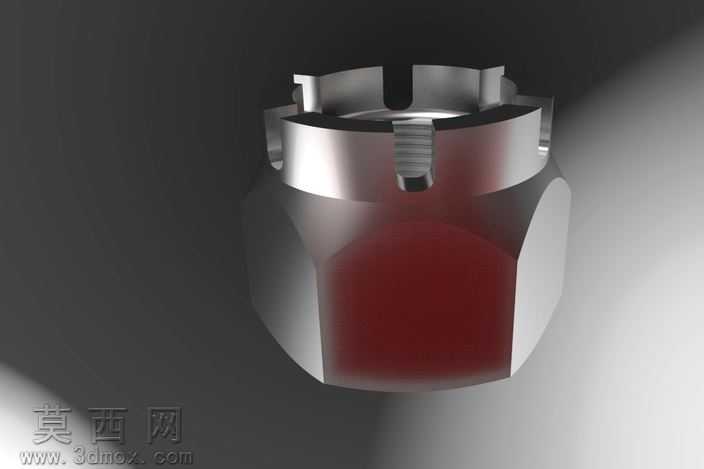

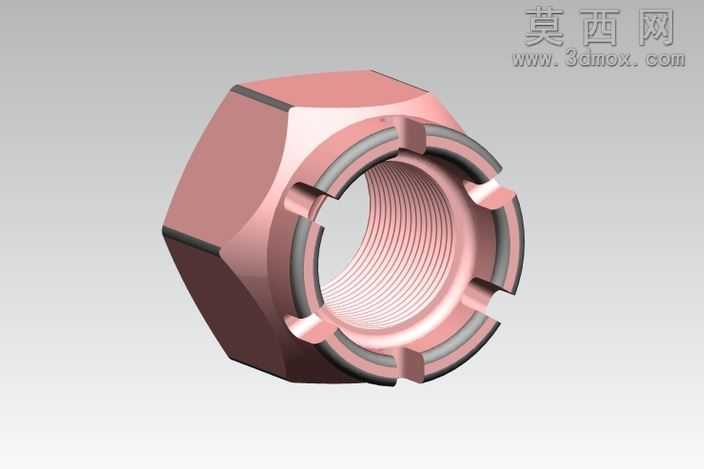

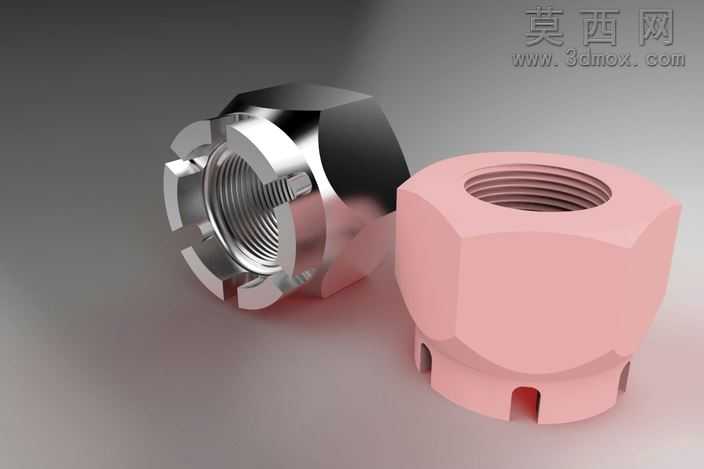

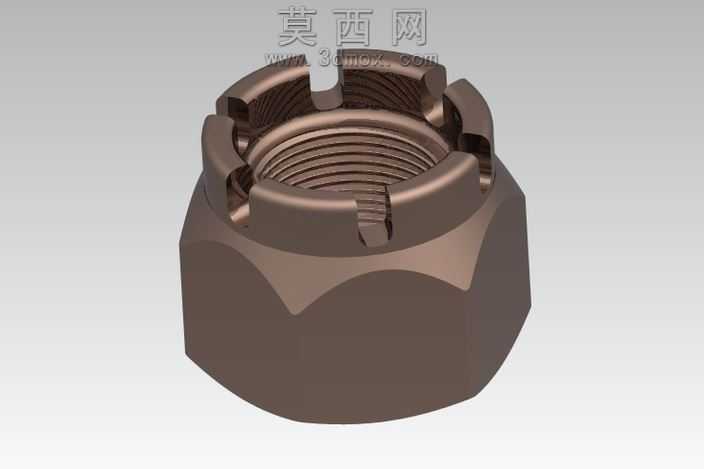

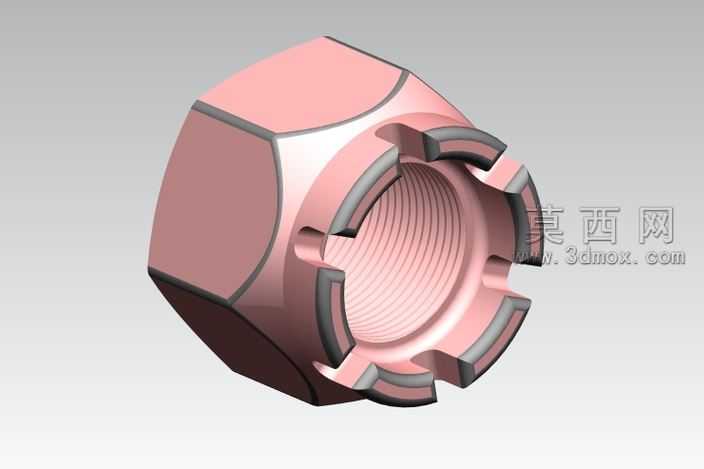

本作品为开槽六角锁紧螺母的三维建模设计，采用Unigraphics NX完成全参数化建模流程，建模过程严格遵循机械紧固件的标准尺寸规范，保证模型各部分尺寸公差符合通用机械设计要求。建模阶段首先绘制螺母的六角外形轮廓草图，通过拉伸命令生成螺母主体基体，随后在基体中心位置通过螺旋线扫描切除的方式生成标准内螺纹结构，螺纹牙型、螺距、牙距参数均匹配对应规格螺栓的配合要求，确保螺纹连接的啮合精度。针对该款螺母的开槽锁紧结构，在螺母一端的端面上均匀分布六个开槽特征，建模时通过圆周阵列命令完成槽位的均匀排布，槽的深度、宽度参数经过反复校验，既满足锁紧销插入后防松的功能需求，又不会过度削弱螺母的结构强度。完成基础结构建模后，对模型进行细节优化处理，对六角棱边、开槽边缘、螺纹起止端都添加了符合机械加工工艺的圆角特征，还原真实五金零件的加工倒角效果，避免模型出现尖锐棱角不符合实际生产情况的问题。渲染阶段针对两款不同表面处理的螺母分别配置材质，金属款螺母采用镀铬金属材质，调整材质的反射率、粗糙度参数，还原电镀表面光亮且带有细微金属颗粒的质感，粉色款螺母采用喷塑涂层材质，设置较低的反射率与适中的粗糙度，模拟非金属涂层细腻哑光的表面效果。场景搭建采用简洁的浅灰色渐变背景，搭配柔和的三点布光方案，主光源从侧上方照射突出螺母的轮廓结构与开槽细节，辅助光源补全暗部光影避免出现死黑区域，轮廓光勾勒螺母边缘提升模型立体感，最终渲染效果清晰展现螺母的六角外形、内螺纹结构、端部开槽特征，能够直观呈现该款锁紧螺母的结构特点与外观形态，可用于机械设计教学、紧固件产品展示、装配模拟演示等场景。
