双工位监视器支撑安装支架结构设计

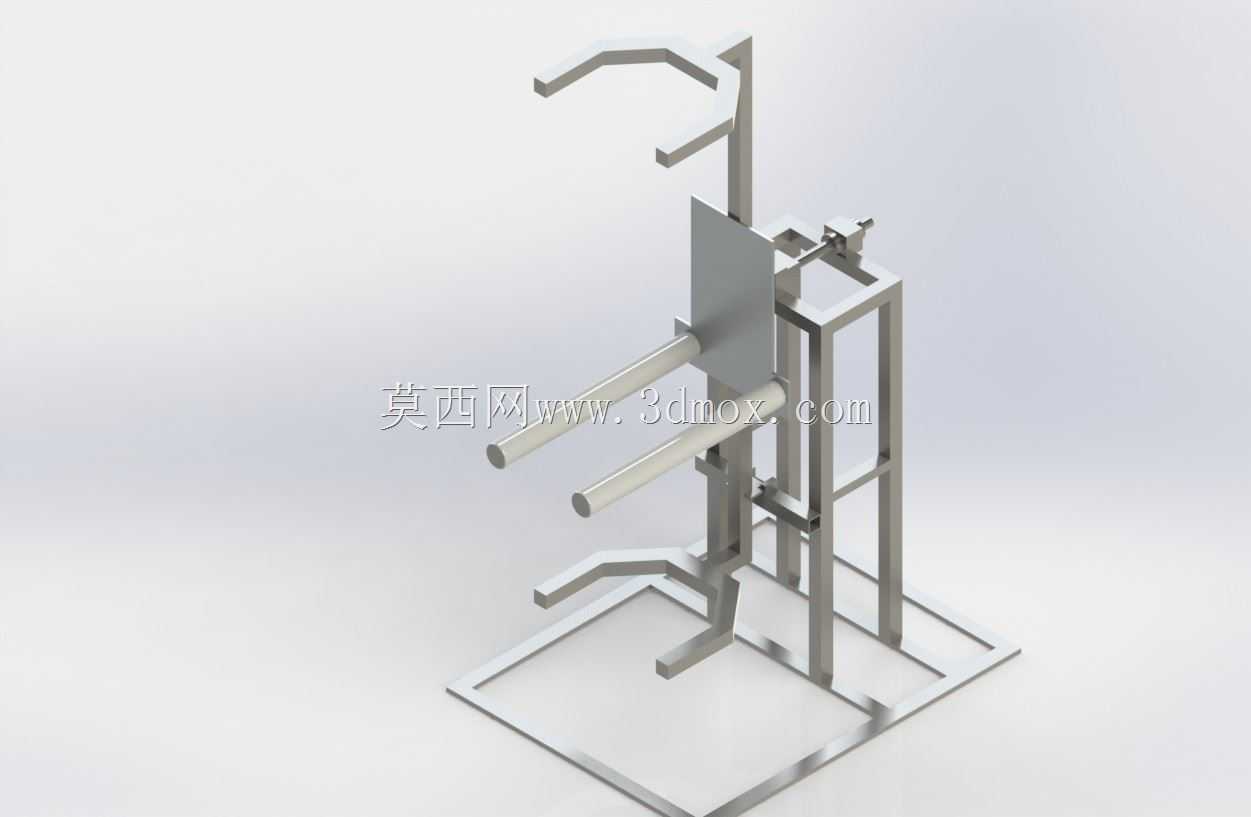

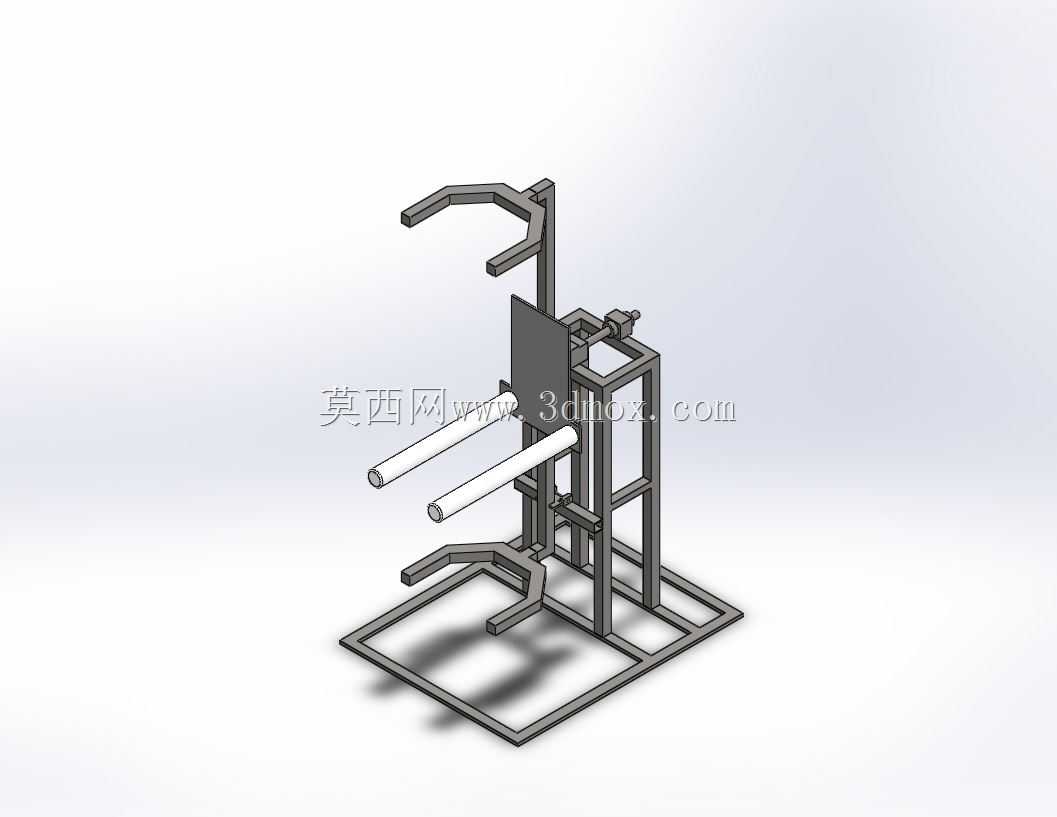

　　这款双工位监视器支撑安装支架，主要面向工业现场多屏监控工位、生产线可视化操作终端、设备旁侧观测点位的安装需求设计，区别于常规桌面式显示器支架，整体采用落地式方管焊接框架结构，无需依托桌面或墙面固定，可直接放置在车间地面、设备旁侧预留空位，适配现场无可靠安装附着面的使用场景。从结构布局来看，底部采用矩形方管焊接成整体承托底座，底座边框选用等边角钢与矩形管拼焊，四个角位做了45度切角拼焊处理，避免尖锐边角磕碰现场操作人员，底座整体平面度控制在1.2mm以内，放置在水泥地面时不会出现翘动问题，底座自身重量搭配整体结构重心下沉设计，无需额外打膨胀螺栓固定，即可承受上部两个显示终端的重量，在现场人员轻微触碰、

　　设备运行带来的小幅振动工况下不会出现倾覆。支架的垂直立柱采用整根矩形管制作，从底座中心位置垂直向上焊接，立柱与底座之间加焊了四个三角形加强筋，分别布置在立柱的四个垂直面方向，加强筋厚度与立柱壁厚保持一致，焊接后做焊渣打磨处理，避免应力集中导致的立柱根部断裂问题。立柱上部设置了两组水平伸出的支撑臂，上下错位布置，避免两个显示屏安装后出现视线遮挡，每组支撑臂都包含水平承托管与角度调节结构，水平承托管采用圆管制作，可适配常规显示器背部的标准安装孔位，支撑臂与立柱的连接位置设置了抱紧式锁紧结构，松开锁紧手柄后可上下调整支撑臂的高度位置，调整范围覆盖0.6米到1.4米的高度区间，适配不同身高操作人员的站立观测视线高度，

　　也可根据现场设备的观测窗口位置调整屏幕高度，避免被设备管线、操作按钮遮挡。支撑臂前端的安装板采用折弯钢板制作，安装板上预留了两组标准VESA安装孔距，分别适配17寸到24寸的工业监视器安装，安装板与支撑臂之间设置了旋转轴结构，可实现屏幕俯仰角度±15度调节，水平方向±30度的转角调节，方便操作人员在不同操作位置都能清晰看清屏幕显示的设备运行参数、监控画面。支架上部还设置了线缆收纳结构，在垂直立柱的后侧焊接了分段式线缆挂钩，可将监视器的电源线、信号线顺着立柱方向规整收纳，避免线缆垂落被现场工件、转运小车勾扯，也能减少现场积灰落在线缆上，降低日常清洁维护的工作量。支架的整体安装边界控制在长0.8米、宽0.6米、高1.6米的范围内，

　　不会占用过多的车间通道空间，在设备旁侧预留1米见方的空位即可完成放置，整体框架全部采用金属型材焊接制作，表面做喷塑防锈处理，适配车间多粉尘、少量油污的使用环境，不会因为长期处于工业环境出现表层锈蚀脱落问题。在设计过程中，特意规避了常规支架采用薄壁型材易变形的问题，所有承力部位的型材壁厚都不低于2mm，支撑臂在伸出最大长度、挂载单台10kg以内的工业监视器时，端部挠度控制在3mm以内，长期挂载不会出现支撑臂下弯变形的问题。支架的下部还预留了可选配的置物台安装位，可根据现场需求加装小型置物平台，用于放置操作键盘、扫码枪、记录台账等小物件，无需额外配置小桌，进一步节省现场空间。考虑到现场可能存在的设备移位需求，底座的四个角位预留了脚轮安装孔，可在需要移位时加装万向脚轮，推移到目标位置后锁定脚轮即可固定，无需多人搬运，适配生产线调整、工位变动的灵活使用需求。整体结构没有采用复杂的铸件或者定制异形件，所有零件都采用常规标准型材、标准紧固件制作，加工时仅需切割、焊接、钻孔、喷塑几道常规工序，加工成本可控，后期如果出现局部零件损坏，也可快速采购同规格型材替换，降低现场维护的配件成本。
