环形多接口径向布管流体分配构件

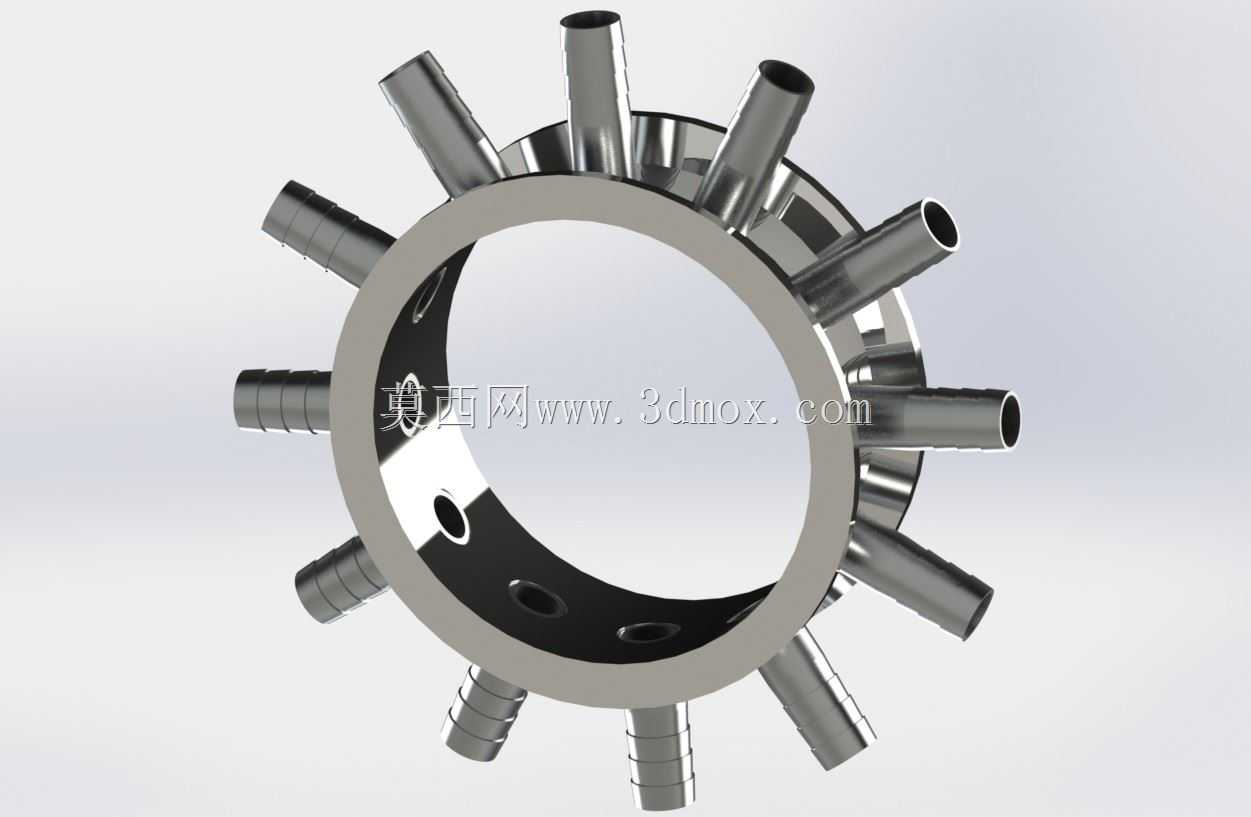

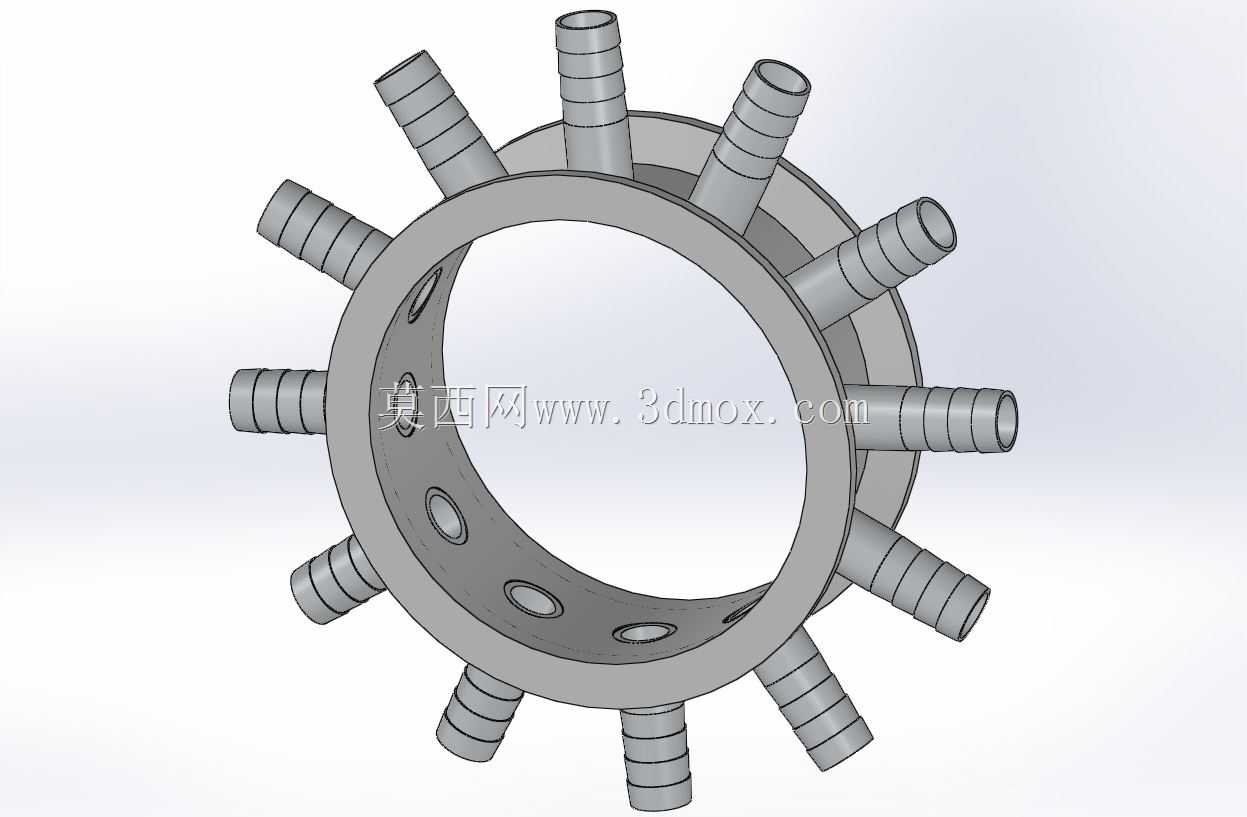

　　该构件核心应用于多支路并行的流体输送工况，常见于实验台流体分路系统、小型换热设备的介质分配单元、多工位气动回路的气源分接模块，也可适配特种小型内燃机的燃油多点分配、生化分析设备的试剂分流场景，承担单路总流向多个并行支路均匀分流、或是多支路介质汇流至总路的功能，替代传统多接头拼接的管路结构，减少管路连接点的泄漏风险。从结构设计逻辑来看，主体采用环形中空基座作为主流道腔体，环形内壁做光滑过渡处理，避免介质在腔体内形成流动死区，降低流阻损失；沿环形基座外圆径向均匀排布12个外伸管接头，每个接头的内孔与环形内腔直接连通，接头外圆做阶梯式竹节状防滑结构，适配软质管路的插接安装，插接后可通过管箍进一步锁紧，适配低压下的气体、低粘度液体输送需求。

　　设计阶段优先考虑了介质分配的均匀性，所有径向接头的内孔通径保持一致，接头轴线均指向环形基座的圆心，保证每个支路从主腔体获取介质的流道长度、转角阻力基本一致，避免出现远端支路流量不足的问题；环形基座的侧壁预留了3个轴向安装孔，孔位沿圆周三等分分布，可通过螺栓将该构件固定在安装面板或是设备基座上，安装孔做沉头处理，螺栓锁紧后头部不突出构件端面，避免干涉外接管路的布置。从安装边界来看，环形主体的内孔为贯通式设计，可避让穿过中心的传动轴、管线或是其他构件，适配需要中心穿装结构的设备布局；径向接头的外伸长度经过统一核算，相邻接头之间预留足够的操作空间，插接软管时不会出现相邻管路干涉的情况，接头端部做倒角处理，方便软管快速套入，

　　减少装配时的管路损伤。构件的主腔体壁厚根据常用工作压力做了等强度设计，环形基座的内外圆同轴度公差控制在合理范围，安装孔的位置度公差满足通用装配要求，加工时可采用一体加工成型的方式，减少拼接焊缝带来的泄漏隐患；针对不同的输送介质，可选用不锈钢、铝合金或是工程塑料作为加工原料，不锈钢材质适配腐蚀性介质、高温工况，铝合金材质适配轻量化要求的气动回路，工程塑料材质适配低压常温的试剂输送场景。实际使用过程中，该构件可根据支路数量需求调整径向接头的排布数量，也可针对性调整个别接头的通径大小，适配不同支路的流量分配需求，相比传统的多个三通、四通接头拼接的分流结构，该一体结构的安装空间占用更小，管路布置更整洁，后期维护时排查泄漏点的工作量更低，

　　同时环形主体的结构刚性更好，不会因为多管路拉扯出现接头变形的问题。在流道设计上，环形内腔与径向接头的衔接位置做了圆角过渡，避免介质在转角位置形成涡流，降低输送过程中的压力损失，同时减少介质内杂质在转角位置的沉积，适配带有少量微小颗粒的流体输送场景，降低流道堵塞的概率；构件的所有外露棱边均做了倒钝处理，避免装配过程中划伤操作人员或是割伤外接软管。
